横河 PSCCM22AAN 16418-5314 | ProSafe 安全控制模块 CCM 现货供应

描述

关键技术规格

产品深度介绍

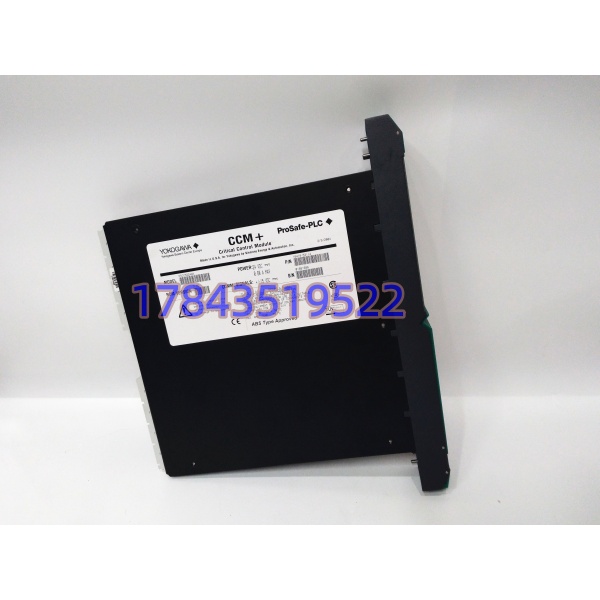

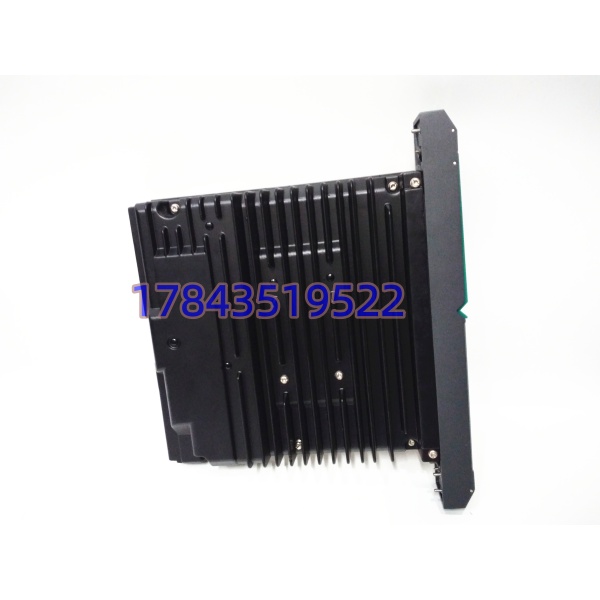

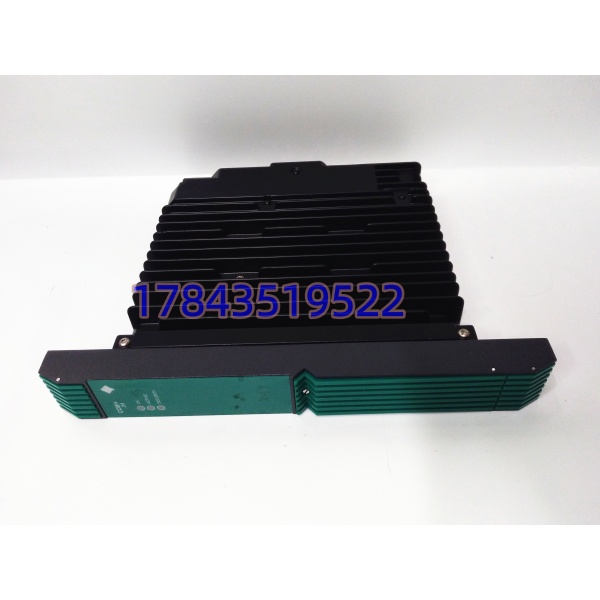

PSCCM22AAN (订货号 16418-5314) 是横河电机专为工业安全控制系统打造的核心关键控制模块，隶属于ProSafe-PLC与QUADLOG两大安全平台。在石化、炼油、电力等高危场景里，这东西就是安全联锁和紧急停车系统的“大脑”——说白了，工艺参数超限了，能不能及时切断流程、保住设备和人员，全看它反应够不够快。

这个模块最值得说的是它的硬件级冗余设计。从电源、通信到运算单元全链路冗余，两块PSCCM22AAN可以配置成主/备模式，单点故障不影响系统运行。更重要的是它还带多重自检功能，能在线诊断自己的状态，真出问题了可以无扰切换，装置不用停机。对于连续生产的企业来说，这意味着“正常运转”和“全线停车”之间的差别。

另外有一点必须提醒：市面上关于这个模块的规格描述非常混乱。有的网站把它写成电源模块，给的是24V/40A的参数；有的说是过程信号调节器。但ProSafe安全系统的CCM模块，供电是24VDC、功耗14.4W、重量1.97kg这批数据更符合它的实际定位。如果你是在替换QUADLOG或ProSafe-PLC系统的CPU，认准安全冗余总线和SIL2等级这两个关键特征，别被其他乱七八糟的参数带偏了。

应用场景与行业案例

这东西解决什么问题？

干过化工厂的人都知道，安全仪表系统(SIS)和基本过程控制系统(BPCS)是两套独立的东西。DCS负责正常工况下的调节，SIS负责异常工况下的紧急停车。这两个系统不能共用同一个控制器——DCS死机了，SIS还得能动作。

PSCCM22AAN就是SIS那一侧的“大脑”。它不看工艺值调节得好不好，只看工艺值有没有越界。压力超了？温度高了？液位满了？它会在毫秒级内触发逻辑，切断阀门、停掉设备、把人保住。

典型应用场景

1. 石油化工 – 紧急停车系统(ESD)
   炼油厂、乙烯装置的反应器超温超压保护。工艺参数一旦触犯安全限值，PSCCM22AAN执行预设的安全联锁逻辑，切断进料、打开放空阀，防止爆炸或泄漏事故。
2. 油气田 – 火灾和气体检测系统(F&G)
   井口平台、天然气处理厂的火灾报警和可燃气体检测。探测器报警信号直接进PSCCM22AAN，由它判断严重程度并触发电磁阀切断气源或启动消防系统。
3. 电厂 – 锅炉安全保护
   锅炉炉膛压力高、火焰检测失火等保护逻辑。这玩意儿动作了，MFT（主燃料跳闸）就触发，锅炉直接灭火——宁可停机也不能炸炉。
4. 化工间歇生产 – 批次反应安全联锁
   精细化工的间歇反应釜，投料顺序错了或温度失控就是事故。独立监控关键工艺参数，违反安全条件立刻中止反应。

一个典型的替换提醒

之前碰到过一个项目，某炼厂的QUADLOG系统一块出现故障报警，现场仪表负责人从库里拿了一块备件换上去。插上之后系统报“Module Mismatch”，安全逻辑没加载成功。

后来查了才发现，新模块的固件版本和原来那块差了两个小版本，安全应用程序需要重新编译下载才能运行。但问题是——这块卡在系统里跑的是经过SIL验证的安全逻辑，重新编译需要重新做功能测试，不是说换上去就能用的。
