产品详情

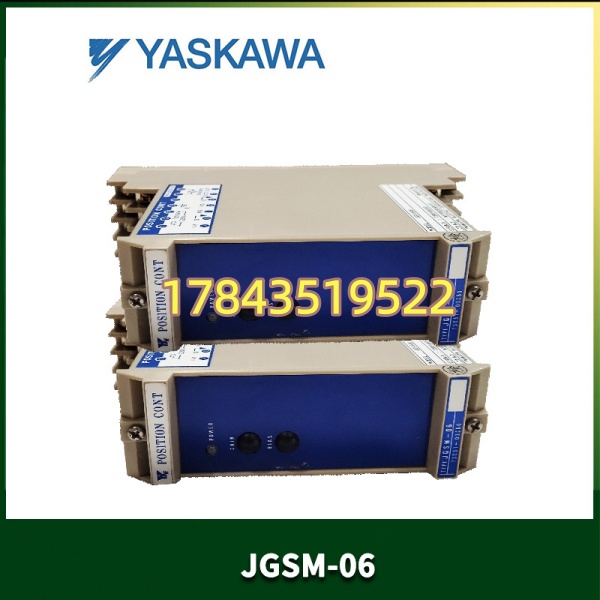

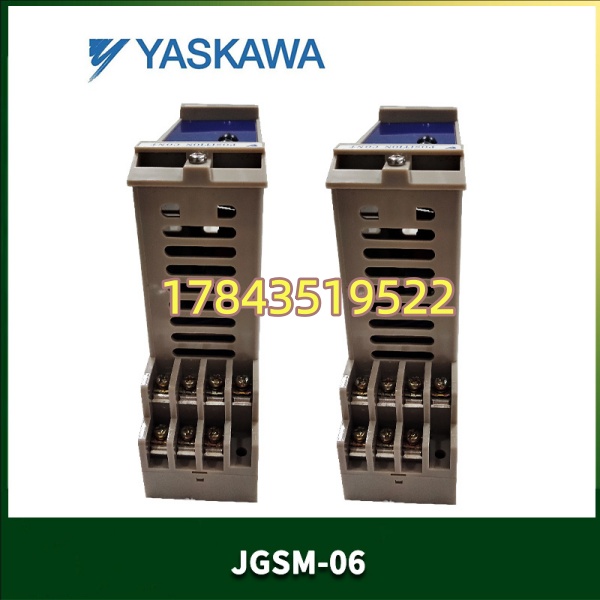

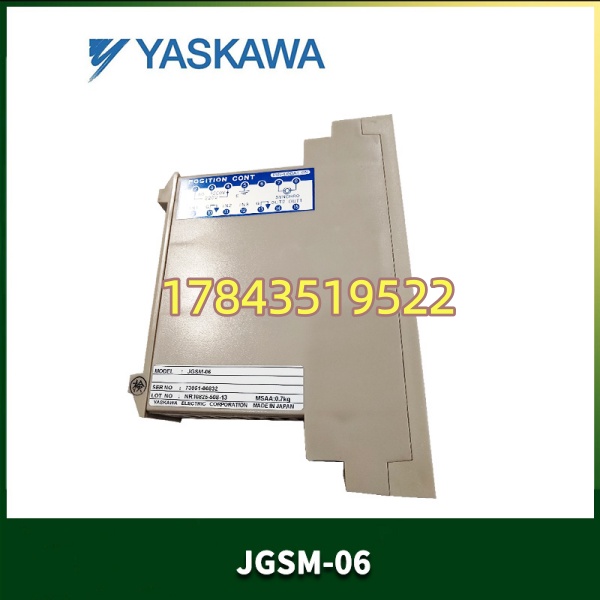

· 型号：JGSM-06（具体 Rev 依后缀如 JGSM-06A、JGSM-06B 等）
· 品牌：Yaskawa（安川电机）
· 系列：JGSM Series Servopack — 配套 Σ-Ⅱ / SGMA 系列伺服电机（部分可向下兼容早期 Σ-V 小功率电机）
规格参数
- 产品型号：JGSM-06（Servopack，6A class）
- 适用电机系列：Yaskawa Σ-Ⅱ Series SGMAH / SGMGH（小功率）/ SGM-A 部分型号（依参数匹配）
- 放大器类型：晶体管（PWM）单相/三相 200V Class
- 额定输入电压：200–230VAC ±10%，50/60Hz（单相 200V 常见 / 三相 200V 依后缀）
- 主电路输入容量：约 0.8～1.0 kVA（依具体负载及电机容量）
- 连续输出电流：6.0 A（rms），峰值 ~18 A（数秒，依手册）
- 适配电机容量：通常 50W / 100W / 200W / 400W / 750W SGMA 系列（需按电机额定电流核对参数 Pr.××）
- 控制方式：位置控制（脉冲列 ±脉冲+方向 / CW/CCW 或 CCW 脉冲）、速度控制（±10V 模拟量）、转矩控制（参数切换）
- 指令接口(CN1)：50-pin 或 44-pin 扁平电缆（依具体 Rev），含脉冲输入 / 模拟指令 / DI/DO 伺服使能 / 报警输出
- 编码器接口(CN2)：伺服电机专用串行编码器插头（JZSP-xxx 系列线缆）
- 再生处理：内置（小功率）或需外接再生放电电阻（选件 JGRG-xx）
- 保护功能：过流 / 过压 / 欠压 / 过载 / 编码器断线 / 过热 / 位置偏差过大等
- 状态显示：7-seg LED 数字显示 + ALM/RDY LED
- 安装方式：壁挂或柜内导轨安装（依机壳版本），上下留散热间距 ≥50mm
- 冷却方式：自然对流 + 内置风扇（依功率等级）
- 工作温度：0～+55℃（运行），-20～+85℃（存储），5～95% RH 无凝露
- 防护等级：IP20（机壳内安装）
- 安规/EMC：CE / UL / cULus（依出货地区批次）
- 生命周期状态：Legacy / EoL（安川主推 Σ-7 / Σ-5 替代 Σ-Ⅱ 及 JGSM 系列），市面流通为 OEM Surplus 或 ATS 测试翻新件
产品介绍
（B 技术定位切入）JGSM-06 是安川上世纪 90 年代末到 00 年代初主推的小型 Servopack，对应 Σ-Ⅱ 平台 6A 级放大单元——在进口磨床、CNC 刀塔、贴片机及老式直角坐标机械手里遍地都是。它的定位非常单纯：把 CNC/PLC 发来的脉冲列或 ±10V 模拟量转成 PWM 驱动电机三相，同时通过 CN2 读回编码器做闭环。跟后来的 Σ-5/Σ-7 数字总线型比它没有 EtherCAT/MECHATROLINK 功能，但胜在简单——24V 使能、脉冲进、READY 出，老师傅十分钟能调好。
严格来说它只在配套 SGMA / SGMAH 等 Σ-Ⅱ 电机及对应编码器线缆（JZSP-xxx 系列）下即插即用；硬塞 Σ-5/Σ-7 电机上去通常因编码器协议不同不认（少数通过参数强制可兼容但需核对安川兼容矩阵，以原厂手册为准）。从供应链看，安川 JGSM 全系已 EoL，新原厂件基本订不到——它是典型慢周转高停机影响 C 类件，某台加工中心若独苗此卡烧了（IGBT 炸、电容鼓包常见），没备件就得停线等拆机件。建议按在役机台数做 Last-Time-Buy 锁 1 块冷备/同类机型，比非计划停线损失划算太多。
应用场景与库存策略
老式加工中心或专机伺服放大器 IGBT 炸机/电容鼓包 → 轴不动作 → 整台设备趴窝。原厂新 JGSM 交期 = 停产无货，等货基本只能碰二手渠道——而这类专机往往无备份参数（Pr. 参数需从旧屏或手操器读出备份）。
- CNC 车床 / 加工中心 — 刀塔转位轴、XZ 进给小轴（≤750W SGMA 伺服电机）驱动非它不可原因：老机床电气图按 JGSM Servopack + CN1 脉冲接口设计，升 Σ-7 需改线、改参数甚至改 PLC 脉冲卡匹配。→ 建议每台在役老 CNC 同类机型备 1 块冷备（放防静电袋入备件柜），贴 EoL/Last-Time-Buy 标签。
- 电子/半导体老式贴片或邦定机 — 高精度 XYθ 平台闭环定位非它不可原因：原设备脉冲当量已固化在 CNC 参数，换代需重新标定原点及螺补。→ 多台同型号贴片机可区域共用 1 块周转，但需确保 2h 内可取件。
- 包装/印刷专机 — 送膜/送纸牵引轴速度/转矩控制非它不可原因：±10V 模拟速度指令 + 使能 DI 简单可靠，新总线型需改上位程序。→ 未做整线升代前只做 Last-Time-Buy 原型号。
- 升代替代评估 — SGDV-xxx 系列（Σ-5/Σ-7）或 Sigma-X非它不可原因：新代 Servopack 尺寸、端子排列、CN1/CN2 引脚、参数体系均不同，严格来说它只在你确认可同步更换电机(或确认编码器兼容)、重做接线、重新调参并通过试运行验收时方可整体升代——纯备件替换不建议跨代硬凑。
真实案例：华南某五金冲压厂一台 2003 年进口 5 轴 CNC 钻床，Y 轴用 JGSM-06 驱 SGMAH-08A 伺服。某日上电报 A.410（过流/编码器异常）后反复复位仍报 ALM，量电机线缆绝缘 OK，断定放大器 IGBT 模块老化击穿。库房零备件，原厂 EoL，当地渠道翻遍仓库找到一块测过 OK 的拆机件加急送去——但卖家忘拷参数，旧参数又未备份（屏已坏无法上传），老师傅凭经验对照另一台同型机手输 30 几项 Pr. 才恢复。事后该厂做两件事：① 对所有 JGSM 系列伺服放大器做参数上传备份存受控文档 ② Last-Time-Buy 按机型×1 锁冷备。教训就两条——老伺服放大器参数一定备份，停产件不等你走审批。
常见问题解答 (FAQ)
A：安川 JGSM 系列随 Σ-Ⅱ 平台整体 EoL，新原厂件基本订不到。市面流通为 OEM Surplus 或经上电自检+电机空载运行测试的拆机翻新品。采购坚持要：① 实物标签/序列号照片（核对后缀 A/B/C Rev）② 接同型号伺服电机做 JOG 运行 OK + 报警代码正常的测试记录 ③ 不低于 12 个月功能质保（首次上机失效包换）。
Q2：能直接用 Σ-5/Σ-7 的 SGDV 系列代替吗？引脚一样吗？
A：不一样。SGDV 系列 CN1/CN2 定义、端子排列、参数体系完全不同，且编码器协议不向下兼容 SGMA（Σ-Ⅱ）电机。严格来说它只在你同步更换伺服电机为 Σ-5/Σ-7 对应型号、改接线、重调参数并通过试车验收时可整体升代，仅做备件替换不建议跨代——不确定先保留原 做 Last-Time-Buy。
Q3：Last-Time-Buy 囤几块？ROI 怎么看？
A：公式——每类在役老机型（或每组物理分隔的同型号专机群）备 1 块冷备。对比加工中心/CNC 停线损失（通常数千~数万元/小时 × 调货等待 2～5 天），二手测试 OK 的 （千百元级）ROI 碾压。多台同配置可区域共享 1 块周转但需确保物流取件 < 允许停机窗口。
Q4：长期存放注意什么防呆滞？
A：放防静电屏蔽袋+干燥剂（RH<60%），标记入库日期和 EoL 状态。建议每 24～36 个月抽检：接 200VAC + 配套伺服电机做 JOG 正反转看 ALM LED 及 7-seg 显示无异常。电解电容久置可能老化——若存放超 5 年建议上电老化 30 min 后再正式装机。
Q5：上机报 A.410（过流）/ A.020（编码器异常）怎么初步排查？
A：先分离变量——① 拔掉 CN2 编码器线，若仍报 A.410 偏向放大器 IGBT/母线电容问题；② 交换同型号好机 CN2 线+电机试（注意做好参数备份），若好机也报 encoder err 则电机/线缆问题；③ 确认 Pr. 参数中电机型号代码与所接 SGMA 电机铭牌匹配。首次装机建议在计划停机窗做并保留旧模块 SN 及参数打印件。
