描述
产品详情

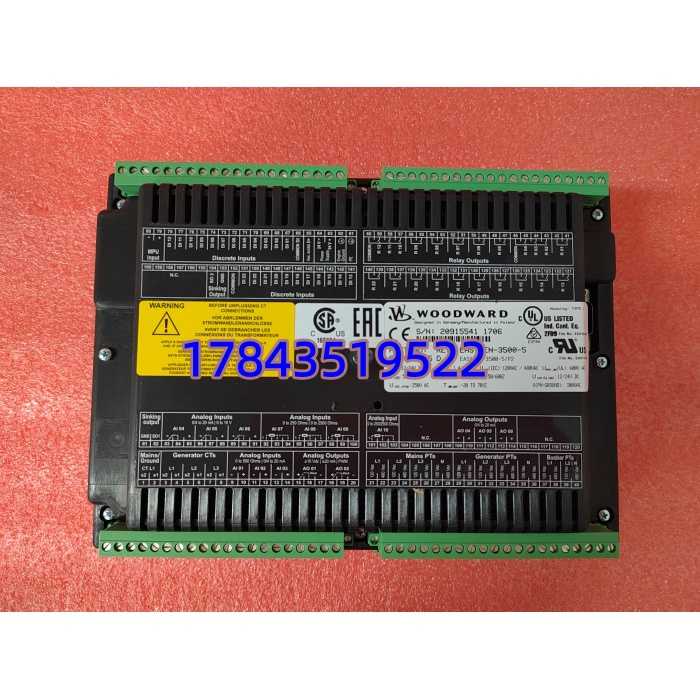

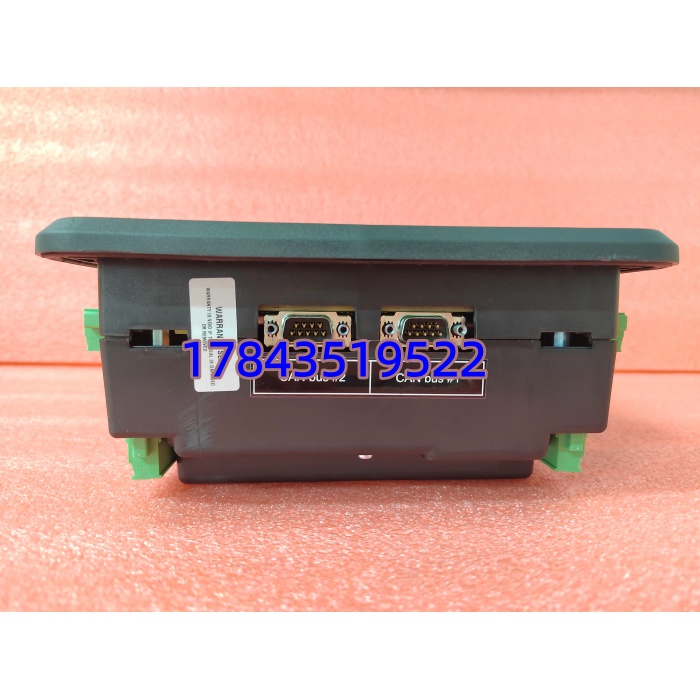

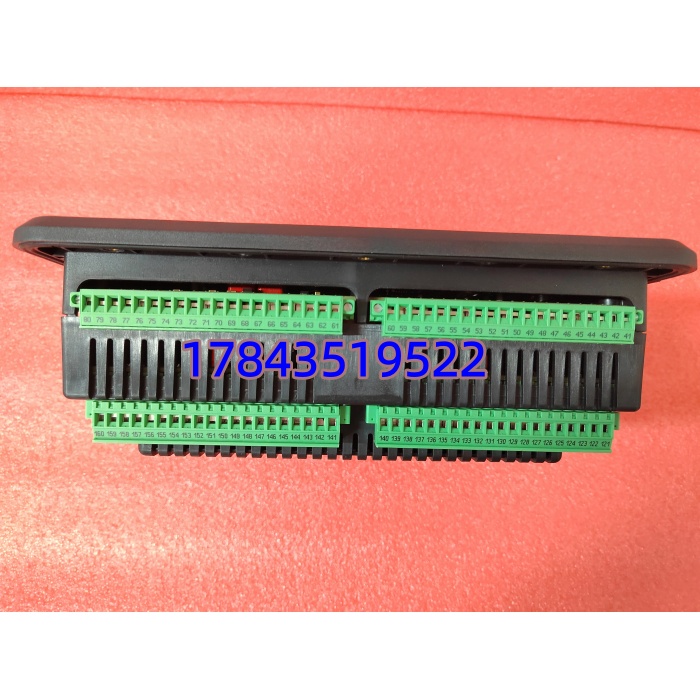

· 型号：EASYGEN-3500-5/P2（订货/部件号 8440-2145）
· 品牌：Woodward
· 系列：EasyGen 3000 Series — 3500型无屏背装并机控制器（P2=双电源输入增强版）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | EASYGEN-3500-5/P2（Part No. 8440-2145） |
| 制造商 | Woodward Inc., USA |
| 产品类型 | 发电机组自动同步/并机/负荷分配控制器（无内置LCD，背装壳体） |
| 适用系统 | 单机备自投(AMF)、多机并联(≤32台)、市电并网、孤岛运行 |
| 供电电压 | 8～40 VDC（标称12/24 VDC），P2版支持双路独立电源输入互为冗余 |
| 发电机电压输入(PT) | 三相 20～550 V AC（相/线电压），频率 30～70 Hz，精度 ±0.2% |
| 电流输入(CT) | 1/5 A AC（标称5A），三相及中性点，精度 ±0.5% |
| 数字量输入(DI) | 8路可配置（启动命令/急停/遥控等），光电隔离 8～40V |
| 数字量输出(DO) | 8路 SPDT 继电器，2 A @ 250 V AC（断路器分合闸、报警、预加热等） |
| 模拟量输入(AI) | 3路 4–20mA / 0–10V 可配置（油温/水压/燃压等） |
| 模拟量输出(AO) | 2～4路 4–20mA 可配置（调速/励磁给定或SCADA回读） |
| 通信接口 | RS-485（Modbus RTU）、CANopen（用于扩展I/O及Woodward LS-5）、可选Ethernet（部分变体） |
| 同期性能 | 同步精度 <±0.2°，同期时间典型 <150 ms（闭环相位预测算法） |
| 保护功能 | 过/欠压、过/欠频、逆功率(Reverse Power)、过流、引擎故障、CB失效监视 |
| 编程/组态软件 | Woodward easYgen-3000 / FlexApp（通过Front RJ45或RS-232下载配置文件 *.eg3） |
| 工作环境 | 工作 -40℃～+70℃，存储 -40℃～+85℃，湿度 0～95% 非冷凝 |
| 防护/安装 | IP20 壳体（前面板IP54经密封垫），面板开孔 138×138 mm 或 DIN导轨+托架 |
| 尺寸/重量 | 约 232×163×41 mm，≈0.7～1.0 kg |
| 认证 | CE (EN 61000-6-2/6-4)、UL 508、ABS/DNV-GL（Marine Option依具体Cert） |
产品介绍
在现场见过数据中心备用柴发半年试车，三台并机里#2报”Config Mismatch”——原来是easYgen配置文件CRC校验失败，控制器本身没问题但旧板EEPROM老化丢了几字节参数，重刷*.eg3文件秒恢复。（严格来说，EasyGen-3500-5是没有自带屏幕的”blind”版本，靠前面板外接EasyGen Display或笔记本通过RJ45口用FlexApp软件做初始配置和日常监视；买备件时别和带屏的3400/3200系列搞混，外形接近但固件不通用。）
EasyGen-3500-5/P2是备自投和并机系统的决策中枢——它挂掉等于整组柴发失去自动启停和同期能力，只能手动硬启且无法并网分担负荷。从TCO看单价不低但停机损失（医院/数据中心/海上平台）动辄六位数，属典型A类关键单点故障件。Woodward已将EasyGen 3000系列逐步导向3000XT（LC3500），原3500-5 P2进入”Limited Availability / Last Time Buy”窗口（依地区公告），新采尽量走3000XT做前向兼容迁移，在役件建议战略囤货——尤其P2双电源版在重要设施用得多，二手/NOS渠道开始收紧。
应用场景与库存策略
发电机组控制器故障表现通常是”市电失电后柴发不自动启动”或”并机不同步冲击跳闸”——医院ICU、IDC冷机、海上平台生活楼电站没这东西就是全黑。原厂进口交期曾见12～20周，现在3500系列部分区域已转EOL只能找渠道NOS。
- 数据中心/医院 备用柴发AMF并机系统 → 市电失电自动启多台柴发同期带载、按优先级解列 → 非它不可因P2双电源冗余且内置AMF逻辑与断路器控制链锁定Woodward架构 → 建议：按并机台数N备N+1冷备（最低2件分散存放），配置文件.eg3一并备份至版本控制库*
- 油气田/海上平台 主用电站(Island Mode)多机并联 → 负荷分配+频率控制维持孤网稳定 → 非它不可因CANopen扩展I/O及LS-5负载分配模块绑定EasyGen协议 → 建议：平台在役立即核查Woodward Lifecycle公告，做Last-time-buy 按N+1封存，注意备件与现场同Firmware Rev兼容
- 工业园区 调峰自备电厂 柴发/燃气机并市电 → 逆功率保护及并网同期 → 建议：如有少量在役且无技改计划，至少备1件冷备，大修做配置文件导出比对
- 新建项目技改替代路径 → Woodward推荐迁移至EasyGen-3500XT(LC3500)或GCPC，需重新验证断路器逻辑及同期参数映射 → 建议新项目避开3500-5老版直接选3000XT，旧柜改造预留接线差异工时
真实案例：
南方某三甲医院2019年雷雨夜市电闪断，两台800kW珀金斯柴发仅#1自启成功、#2（配EasyGen-3500-5/P2 8440-2145）无任何反应——查为控制器电源输入侧防反二极管老化开路（P2双路中一路 Battery Main、一路 UPS-DC 24V，坏的是主电池回路那只二极管，辅源正常但因设计缺陷未自动切辅源…其实是板级故障）。库房无同型号备件，临时拆办公楼小型柴发控制柜内同款件顶替（该回路降级为手动），恢复供电延误约40分钟险些触发UPS深度放电告警。事后盘点：按C类未设库存，实际是”中高价-极高影响”A类。向渠道调2件NOS测试OK入库，EAM标记EOL预警，要求每次半年试车导出并存档最新*.eg3配置文件。教训直白——并机控制器死机或掉电等于并机能力归零，没备份就是在赌医院不断市电。
