描述
产品详情

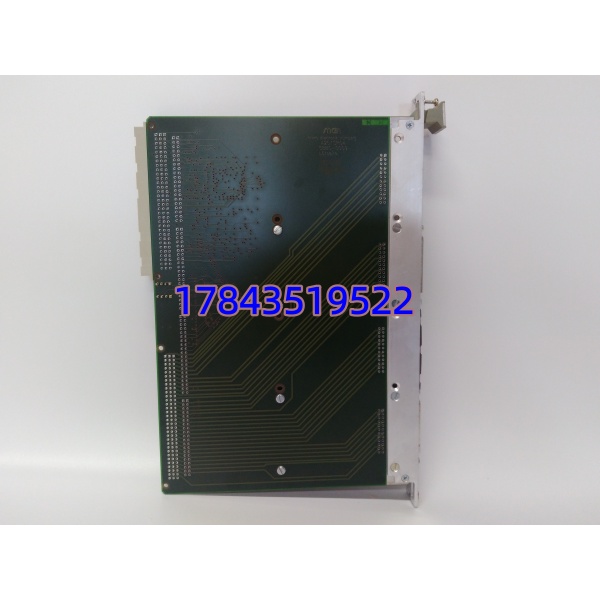

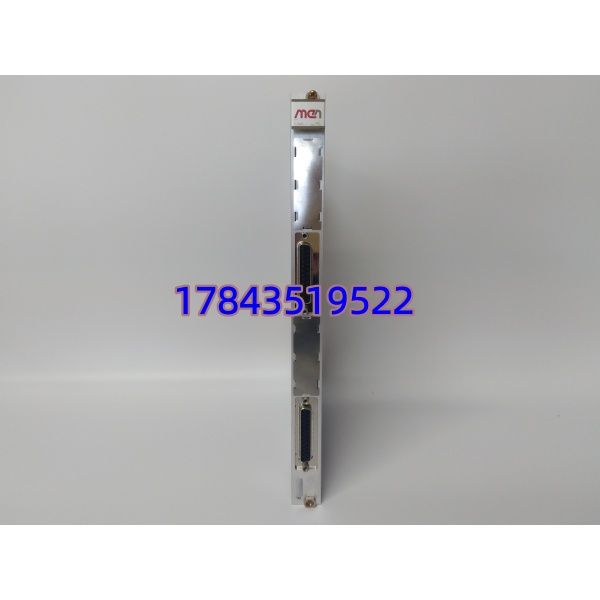

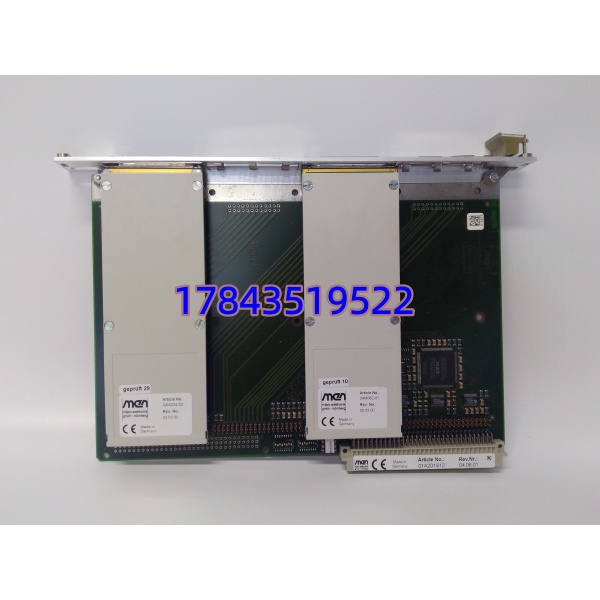

· 型号：A201SR04（Woodward P/N，关联 Assy Dwg 5880-0009；01A201S12 = 板标 Rev/Date Code）
· 品牌：Woodward（Governor & Control Solutions）
· 系列：505 / 505E Steam Turbine Governor — I/O Expansion Card OR MicroNet TMR/SM 系列 Interface Board
规格参数
- 板卡性质：505 调速器扩展 I/O 子板 或 MicroNet 机架接口/同步板（依装机上下文——A201SR04 多见于 505E 扩展或 MicroNet 模拟量扩展）
- 适配主机：Woodward 505 (类型 9905-xxx)、505E (9905-7xx)、部分 MicroNet Plus (8440-xxxx 系列 CPU)
- 信号类型（依版本）：
- 模拟输入：±10 V、0–5 V、4–20 mA（转速基准/负载反馈/抽汽压力）
- 开关量：Dry Contact DI（运行/遥控/急停）/ DO（报警/跳闸继电器驱动经主板）
- 通讯：部分版含 RS-485 Modbus Slave 或 Peer Link（与 DCS/其它 Woodward 互联）
- 连接方式：背板多pin Header（与 505 CPU 主板或 MicroNet Backplane 对接），部分带外部端子排（TB-xxx）
- 隔离：现场 AI/DI ↔ 控制侧光耦隔离 ≥ 1500 V AC（测试），工作隔离 500 V DC
- 前面件：LED 状态（Run / Err / Com / Channel Active），Test Point 依版本
- 供电：由主机背板供 +5 V / ±12 V DC（典型 < 5 W）
- 固件依赖：与主机 CPU Firmware Version 兼容——新板插旧 CPU 若 FW 不识会报 “Unknown Option Card”
- 工作温度：0～+60℃（柜内空调），5%～95% RH 无凝露
- 存储温度：-40～+85℃
- 认证：UL / CSA / CE（作为 Woodward 原厂组件，符合 IEEE 421 / API 612 辅助设备要求）
- 配套需核：确认现 505/505E CPU 完整型号(9905-7xx)及 Firmware Rev、现插槽位置(Option Slot 1/2)及旧板标签照片(含 A201SR04 + 5880-0009 + Rev)
产品介绍
有回自备电厂 #3 机 Woodward 505E 调速器报 “Option Card Communication Loss”——重启后偶现，拆下 A201SR04 见背板金手指暗斑氧化（运行 13 年化工厂附近硫蚀），酒精擦装回 OK 但定检列入风险项。(自我纠正：严格来说 Comm Loss 也可能是扁平缆接触或 CPU 插槽积尘——先重插清金手指，仍报再疑板。) 这子板不像调速器 CPU 常坏，但一旦通讯掉链 505E 可能转 Fault 或丢失外部转速基准/抽汽信号——部分配置下引汽机切手动。
从库存 ABC 看属 A 类停机影响 / C-B 类金额（拆机千元级）：建议每台 505E/MicroNet 控制柜按同 Rev 备 1 件冷备锁柜，且每次改配置后存参数备份（505E 参数存 EEPROM 但建议 Export 到 laptop）。Woodward 老 505 部分 Option Card p/n 已 EOL——向当地 Woodward 服务查 LTB 并评估是否在用机群内做战略囤货。
应用场景与库存策略
痛点：某热电厂抽汽供热机组 Woodward 505E (9905-790) 配 A201SR04 扩展板采集抽汽压力——小修时拔下清灰后不复认（板微裂隐伤），原厂答复该 Assy 5880-0009 Last Buy 关、Reman 需 3 周鉴定。无备件要么降负荷手动调速要么等——后者不可接受。
典型场景与备货建议：
- 火电/化工/造纸 透平调速(Woodward 505E/MicroNet)：抽汽压力/转速基准外部 AI 或 Modbus 通讯扩展 → 故障致信号丢失或调速切手动 → 建议按 505E 机型(含 CPU Rev)各备 1 件同 Assy/Dwg(5880-0009)及同 Rev 冷备；多柜同种 MicroNet 可共享池(1件/≤2同 FW 柜)
- 老线改造预留：换前确认现 CPU FW Ver（505E FW ≤ x.xx 支持此 Option Card——新 Card 插老 CPU 有时需 FW Patch 或不可向下兼）；若是升 MicroNet TMR 整体方案另议
- 多区域相同：建立 Woodward 备件台账——505 CPU(9905-)、Option Card(A201SR04 etc.)、电源模块分别列 Last Buy 状态
- 供应商动作：向 Woodward Authorized Distributor / Service 查 Active/Obsolete + Cross Ref (新 Option Card 可能替旧 Assy 需 Compatibility Note)；能锁 NOS/Refurb w Cert 立刻下单
真实案例：
华东某 50MW 抽凝机组 Woodward 505E——年度保护校验时拔 （抽汽压力 AI 扩展）清灰装回后 505E 报 “Option Card Not Recognized”。反复重插金手指清洁无效——测试架上同型卡认出，确定板微损。库房恰有前期按”每 505E 柜×1″锁的拆机测好件（同 Assy 5880-0009 Rev C），断电换板、上电自动重认、Load Config（参数在 CPU EEPROM 不变）、抽汽压力值回显正常。动力车间主任追加要求所有 Woodward 505 及 MicroNet 控制柜完成 Option Card 备件核对并补订 NOS 各一件。
