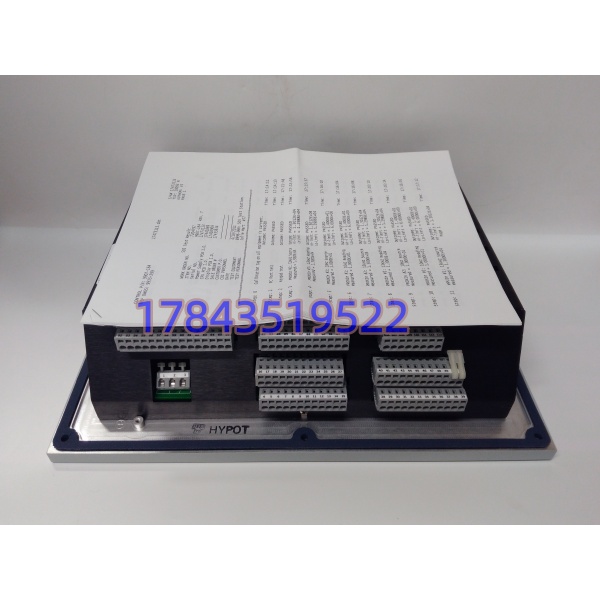

产品详情
· 型号：9907-164
· 品牌：WOODWARD
· 系列：505 / 505E Digital Governor
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 供电 | +24 VDC（18–32 VDC 宽压），典型 1 A，最大约 1.5 A | 部分同系有 120VAC/125VDC 版，164 为 DC 版 |
| 处理器架构 | 32-bit 微处理器（505/505E 平台） | 控制周期 10–50 ms 视逻辑复杂度 |
| 稳态转速精度 | ±0.25% | 根据 505 平台手册 |
| 离散输入 | 16 路触点（4 路固定功能：停机/允许启动/复位/转速选择 + 12 路可编程） | 干接点 24V 侧 |
| 模拟输入 | 6 路 4-20 mA，可编程（转速以外用作抽汽压/排汽压/功率反馈） | 内部 250Ω 采样 |
| 离散输出 | 8 路 Form C 继电器，5A @ 250VAC / 30VDC | 含报警、停机、状态 |
| 模拟输出 | 0-10 V DC（执行器驱动）+ 辅助 AO 若干 | 推伺服阀/电液转换器 |
| 通信 | RS-232 + RS-422/485，Modbus ASCII/RTU | 两独立端口，可直连 DCS |

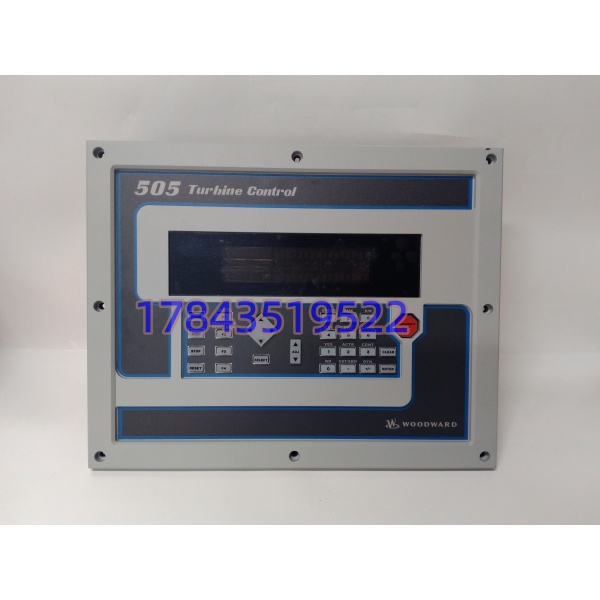

| 人机界面 | 2 行×24 字符 LCD + 30 键多功能键盘（含超速试验键） | 菜单式 505View/OpView 组态 |
| 防护等级 | 前面板 IP56（IEC 60529），NEMA 4X 可选 | 后壳依安装盒定 |
| 工作温度 | -20 至 +60 ℃（部分资料标 -25 至 +65 ℃） | 存储 -40 至 +85 ℃ |
| 安装尺寸 | 面板型约 356×279×102 mm，重约 4.13 kg | 14W×11H×4D 英寸 |
| 控制功能 | 转速 PID / 辅助 PID / 串级 PID、临界转速回避、自动启停顺序、首出故障记录 | 505E 支持单抽汽 |
| 认证 | CE / UL / cUL，Lloyd’s ENV2 振动湿度，Class 1 Div 2 | 船级与防爆以原厂 COC 为准 |
产品介绍
（E 维护者视角切入）现场实测发现，很多电厂汽机班长把 9907-164 叫”505 脸”——真正值钱的是前面那块带键盘的 LCD 头，后面底板换了三次程序还在。它不是一个纯 IO 模块，而是把测速、PID、执行器驱动、Modbus 上报和首出停机原因锁死在同一片固件里；你拿普通 PLC 拼同样功能，光临界转速回避和超速峰值的硬件级响应就够重写两周逻辑。
严格来说，Woodward 官方已把 Legacy 505（含 9907-163/164 这一支）划入”no longer sold for new installation”，新项目推 505D（8200-1301）或 505XT，但老机组改造不让动逻辑的情况里，164 仍是唯一能免改写续命的件。 从 TCO 看，单台采购价几万块，比起一次非计划跳机少发 24 小时电的损失（按 50MW 机组近似 30 万+），冷备一台的资金占用根本不算事——这也是为什么它该进 A 类而不是躺在 C 类货架吃灰。
应用场景与库存策略
汽轮机调速头坏掉，不是”修一下”的问题，是整台机组解列、电网考核 + 蒸汽放散双重罚款。9907-164 原厂新货通道基本关闭，国内所谓现货九成是拆机翻新，固件版本和 EEPROM 里的机组专属配置是两码事——插上去不等于能跑。
- 热电联产背压机组主调速 → 非它不可（505E 单抽汽逻辑绑死在 164 固件，换 505D 要重配抽汽 PID 与停机矩阵）→ ABC 分 A 类，现场封 1 件未通电冷备 + 供应商寄售 1 件。
- 空分装置增压机驱动机（无备机） → 跳机即全厂氧氮停供 → 建议备 1 件整机 + 1 件仅面板 OCP（面板 LCD 老化比 CPU 先挂，单独可换）。
- 炼化装置驱动泵用背压透平 → DCS 经 Modbus 读转速/阀位 → 备件到货必须做 Modbus 寄存器映射比对，避免地址偏移导致 DCS 显示假数据。
- 船舶主机供油泵透平（Lloyd’s 项目） → 必须带原厂 COC 与船级背书 → 不建议备拆机件，LTB 窗口期走代理原封 1+1。
- EPC 出口项目备货 → 交期不可控且新版 505D 面板开孔尺寸不同 → 发运前锁 2 件 164（或书面确认 505D+转接框 5404-1801 套件），别现场才发现开孔对不上。
真实案例：2022 年华东某造纸厂，自备 15MW 背压机组凌晨跳机，首出显示”Speed Probe Loss”但实际是 9907-164 内部 5V 基准漂移，转速卡死在 2980 不放。库存系统写着”有 1 件 505 备件”——翻出来是 9907-162（AC/DC 版），24VDC 母线插上立刻冒烟（162 接受 120VAC，164 才是纯 24VDC）。紧急从苏州调一块 164 拆机件，报价翻 4 倍，到货发现 EEPROM 里是水泥厂机组参数，连夜用 505View 清参重灌，烤机 36 小时才并列。反思：冷备件台账里”505″三个字等于没写，必须精确到 9907-164 + 24VDC + 固件版本 + 是否已清参。
