描述

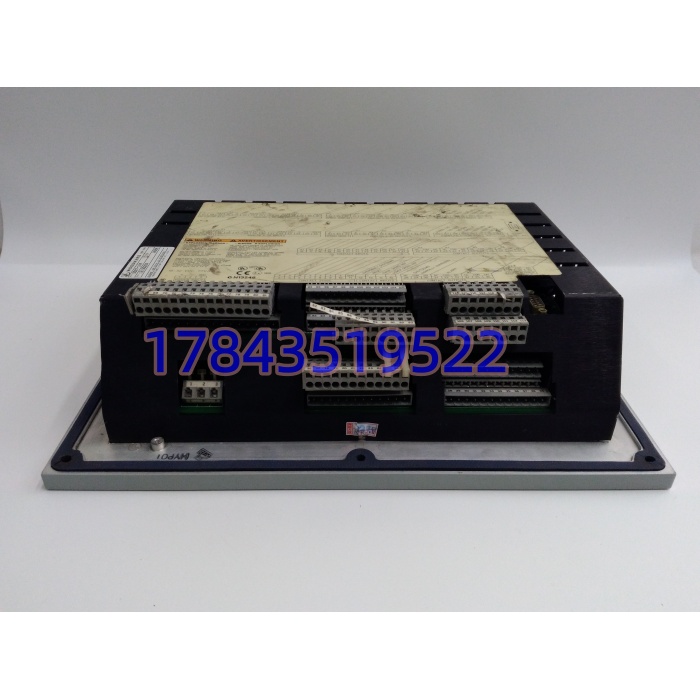

产品详情
· 型号：9907-164
· 品牌：Woodward
· 系列：505 数字调速系统（505E 同级）
规格参数

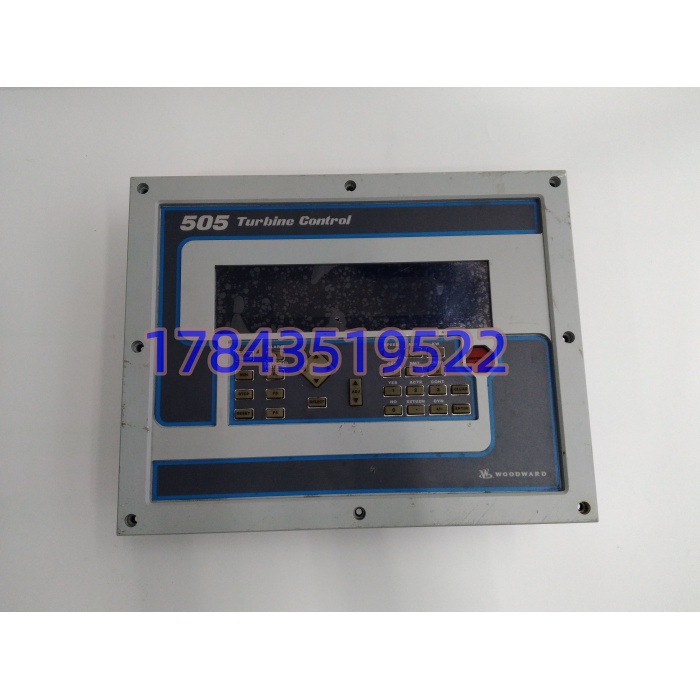

| 参数项 | 规格值 |
|---|---|
| 处理器 | 32 位工业级微处理器（原厂手册未公开主频，以 505 系统为准） |
| 供电 | 24V DC，典型 1A，≤14W |
| 数字输入 | 16 路干接点（4 路专用停机/允许启动，12 路可编程） |
| 模拟输入 | 6 路 4-20mA 可编程（抽汽压力/主汽压/油温/负荷等） |
| 转速输入 | 2 路磁电式 MPU 探头（20Hz~10kHz 级，需核对齿轮齿数） |
| 模拟输出 | 执行器驱动 ±10V 或 4-20mA（驱 MOOG 电液伺服） |
| 继电器输出 | 6~8 路 C 型触点（跳闸/报警/首出/远启停） |
| 通讯 | RS232 + RS422，Modbus RTU，配 505View/OpView 组态 |
| 人机界面 | 2 行×24 字符 LCD + 30 键键盘（含独立超速试验键） |
| 防护等级 | 前面板 IP56 / NEMA 4X，机柜开孔嵌入 |
| 工作温度 | -20~+60℃（部分资料标 0~55℃，以原厂手册为准） |
| 尺寸重量 | 约 355×279×102mm，4.1kg |
| 核心算法 | 转速 PID + 负荷 PID + 抽汽压力 PID，临界转速避让 |
| 停产状态 | 505 平台归 Legacy，新机转向 MicroNet/505XT，老件收库存 |

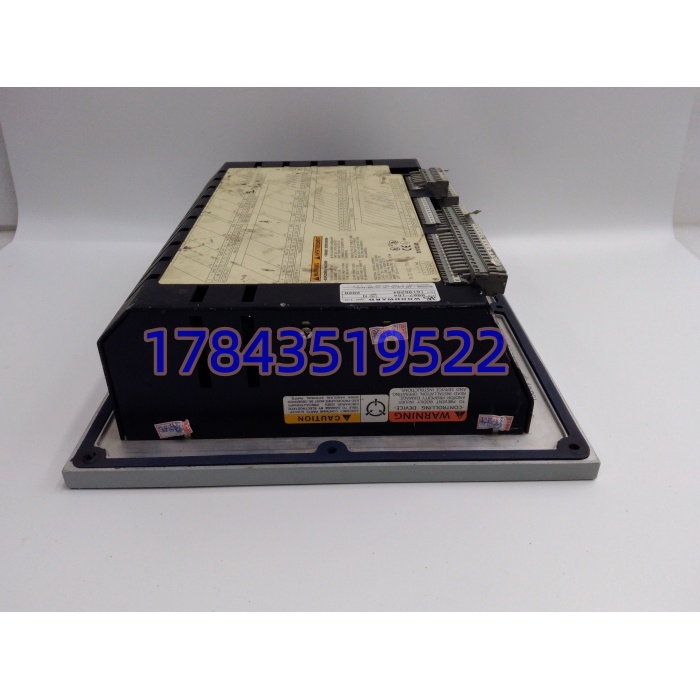

产品介绍
9907-164 是 505 调速器家族里“面板上带键盘和屏幕”的那块主控，装在汽轮机旁路柜门上，运行人员就地就能改转速设定、做超速试验、看首出故障。它不直接插 DCS 背板，而是通过 4-20mA 和继电器触点与 DCS（ABB Symphony、Siemens T3000、Emerson Ovation 都行）做硬接线+Modbus 交互；内部跑转速闭环，输出调门指令给电液转换器，属于原动机侧“最后一厘米”的控制脑。
和 9907-166（AC/DC 宽压、双执行器）比，164 就是 24V 单执行器基础款，老中小机组用得最多；和新型 505XT 比，164 没以太网口、组态靠 505View 老软件（WinXP 时代产物），但胜在和十几年前装的汽轮机管路、接线端子、模数完全对位，改造换 XT 要重画柜门开孔和端子排。164 的实战价值就是“老透平不停机原位顶替”。
应用场景与行业案例
我凌晨被叫去电厂，最常见是 9907-164 前脸 BAT 低压报警+LCD 闪“CONFIG LOSS”——内部 SRAM 后备电池（座里一颗 3V 锂亚）耗尽，停机后参数复位成出厂值，开机升速直接冲过临界转速。
- 工业自备电厂：6MW 背压汽轮发电机，505 面装柜门，164 调转速和抽汽压力，非它不可，因为 EIO 里抽汽 PID 的阀位偏置存在 164 内部 EEPROM，换不同型号要重灌参数文件。
- 化工余热发电：补汽式汽轮机，164 做转速+补汽压力串级，Modbus 拽到 DCS 画面上，换 MicroNet 要重做通讯点表。
- 油气田增压站：燃气轮机拖压缩机，164 改 24V 供电版跑等时负荷分配，野外没 UPS 时 24V 蓄电池组直接带。
- 造纸碱炉汽轮机：高湿高温，前脸 IP56 扛蒸汽，通用 PLC 加触摸屏活不过两年。
前年华东某化纤厂，周日大修停电 30 小时，周一送电动背压机，505 屏亮但转速给定是 0、临界避让表空。背景是这台 164 是 2008 年装机，内部锂亚电池从未换，停电期间 SRAM 掉电清参。危机是蒸汽母管憋压要放散，等原厂工程师飞过来改一天。后来从同园区热电厂借一块同固件版本（标签 Rev E）的 164 库存件，带电松面板紧固螺钉整体换（505 支持断电换主控、上电从 EEPROM 重读，但参数文件需提前用 505View 备出），借件插上后从笔记本灌 .cfg 参数，20 分钟冲转至 3000r/min 并网。说实话 505 老件最值钱的是那张参数备份软盘/USB，没备份换啥件都得重新整定，一整定就是半天。
