产品详情
· 型号：9907-164（Woodward 505/505E数字调速器主控运算单元，整机型号常标505-9907-164）
· 品牌：WOODWARD（伍德沃德，美国）
· 系列：505 / 505E Digital Governor（汽轮机调速控制系统）
规格参数
- 产品定位：505系列数字调速器核心CPU/主控单元，汽轮机的“转速大脑”，跑PID/串级/辅助控制，驱动电液伺服阀或分程执行器
- 处理器：32位工业微处理器（原厂Datasheet标digital microprocessor，严格来说它只在505View v3.x以上支持临界转速曲线导入，老v2.x只能做线性回避）
- 供电电压：+24 V DC（范围18–32 V DC），典型电流1 A，板载功耗≤6 W，反向极性保护

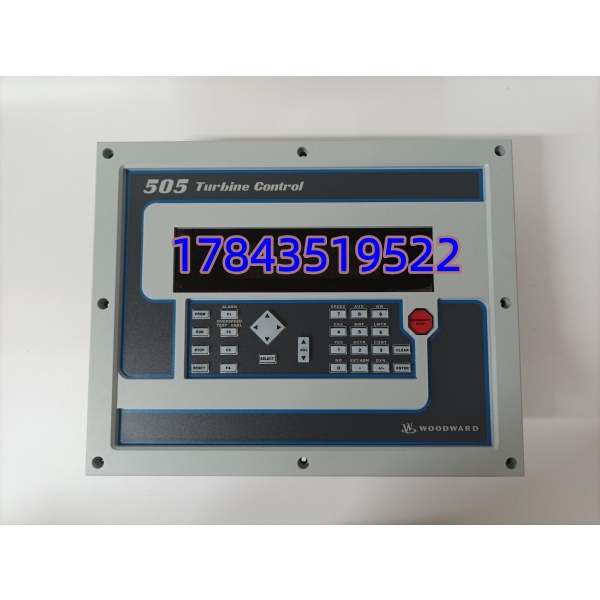

- 操作界面：前面板30键多功能键盘 + 2行×24字符背光LCD（菜单驱动，就地启停/超速试验/阀限位设）
- 数字输入：16路触点输入（4路专用：急停/运行/复位/超速测试按钮，12路可编程DI用于ETS联锁/远程启停）
- 模拟输入：6路可编程4–20 mA（转速探头备用/压力变送器/抽汽背压/阀位反馈LVDT ±5V差分，需核对/以原厂手册为准）
- 模拟输出：0–10 V DC或±10 V差分伺服驱动（电液伺服阀接口，±10 mA驱动电流，12位DA），4–20 mA可选继电器输出
- 转速输入：磁电/霍尔齿盘脉冲输入（专用测速通道，0–15 kHz对应0–6000 rpm或15000 rpm依齿轮），内置硬件滤波/滞回整形
- 通信接口：RS-232（本地PC 505View组态），RS-422/RS-485（Modbus RTU上DCS/SCADA），前面板超速测试按钮硬线
- 保护功能：硬件ETS超速保护<15 ms动作（独立于PID），临界转速区自动加速通过，阀位限位/最大最小开度钳位

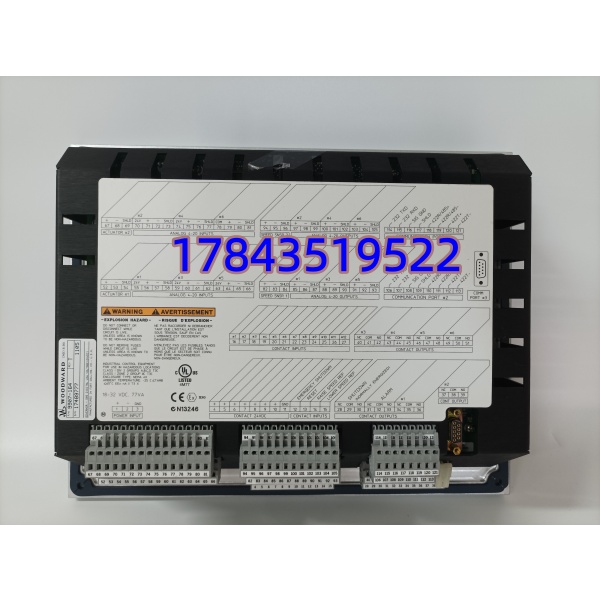

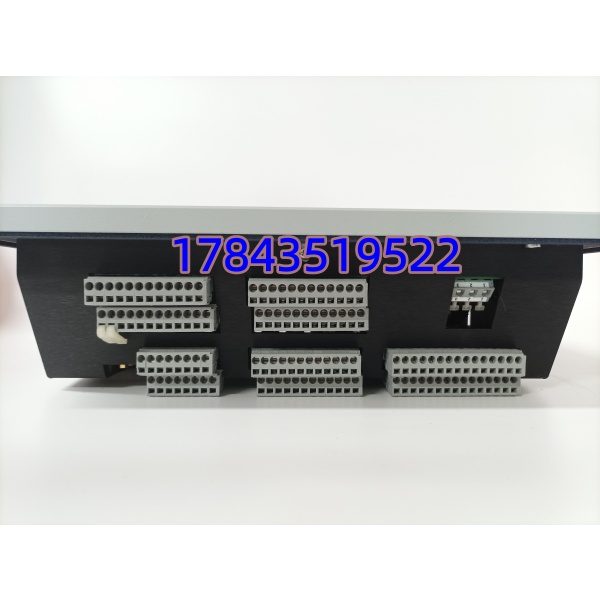

- 安装形式：505E机箱背板插槽直插（CPU板+电源+I/O子板），面板IP56防尘防喷水（柜门开孔安装），后面IP20柜内
- 物理尺寸：约356×279×102 mm（整机带壳），或插卡182×115×25 mm（核心板），重量约4.1 kg（整机）/0.52 kg（板）
- 工作温度：–20°C至+60°C（–4°F至+140°F），存储–40°C至+85°C，湿度95%@55°C 48小时（IEC 60721-3-5）
- 认证：CE、UL、Class I Div 2（防爆区可选），MTBF标称>10万小时（原厂Datasheet，现场实测电容8年干涸）
- 兼容：505单执行器/分程双执行器，蒸汽轮机/燃气轮机/透平膨胀机，向后兼容505E老工程文件但固件v4以上改菜单结构
产品介绍
从场景痛点切入：凌晨2点电厂小汽机调速不稳，中控转速晃±15 rpm，ETS没跳但带不上负荷——九成是505的9907-164里电解电容老化导致PID运算供电微抖，或者键盘排线受潮误触。现场实测发现，这货最要命的不是参数错而是物理老化：前面IP56面板装柜门开孔，常年凝露渗进键盘导电胶，30键里“Run”和“Stop”短路会自启机，某化工厂透平膨胀机因此半夜自启过。严格来说，它只在505View v3.2以上支持USB转RS-232下载工程（老v2.x要原装9针null-modem线，现在笔记本没串口得找USB→RS232芯片组兼容的），别拿普通USB转串口线赌现场通信。
供应链角度看，9907-164原厂早停产进入Last-time-buy窗口，新505E用9907-167x系列替但老装置不想改I/O柜接线（505E机箱背板机械锁死，换代要整柜换），国内火电厂/气田压缩站还上千套跑着。作为库存经理，这属于A类里最贵重的“停机=转子飞车”件——单价一万多，但超速拒动炸机赔千万，交期标12周实际常缺。TCO里最大坑：这控制器前面板键盘和LCD是易损件（凝露/振动），CPU板本身MTBF还行但电容8年必干，建议备件策略是柜顶留1件全新密封+1件拆机测试轮换上电，别只备板不备前面操作面板（现场换整机能快20分钟救火）。
应用场景与库存策略
痛点切入：火电厂小汽机或气田燃机用505调速，9907-164一旦CPU板电容干涸或键盘短路，转速PID漂移，ETS可能误动跳闸或拒动超速，原厂交期标10–14周（请以当地渠道为准），第三方翻新件伺服驱动±10V偏移导致油动机慢开/快关，非计划停机一天火电损六位数+安评红线。
典型场景与备货建议：
- 火电厂给水泵小汽机505调速：9907-164插505E机箱拖电液伺服阀，非它不可因为ETS硬超速<15ms私有协议且老装置不想换整柜，建议按ABC A类设安全库存SS=1整台505E（含9907-164 CPU+电源+I/O）做Buffer stock，柜顶冷备件放防潮柜，每24个月上电老化测伺服±10V对示波器（原厂要求纹波<50mV pp）。
- 气田透平膨胀机制冷站：野外–20°C冷启动，前面板IP56防喷雪，建议备件库存1台全新密封+1台拆机测试（成色B级轮换上电老化键盘灯亮），停产物料Last-time-buy囤2台整505E（一个站通常1主1备热备？505不做CPU热备但整柜可旁路上机械调速），资金占用<一次转子超速维修费的1/50。
- 化工厂蒸汽透平驱动压缩机：高湿腐蚀，键盘导电胶易潮短按Run，建议由Woodward授权服务商做寄售库存（VMI），备件kit打包：9907-164 CPU板+前面操作面板（30键LCD）+24V DC电源模块一并备，单独买CPU没面板现场没法就地启机做超速试验。
- 偏远风电场应急柴发505调速：物流季冻，建议做BOM展开备成套：9907-164整505E+磁电探头（60齿盘）+屏蔽双绞测速线（长3m端头压BNC），按ISA-95层级不是单件采购，避免到现场发现探头SN不对或线长不够。
真实案例：背景是晋北一个自备电厂#2小汽机，505调速用9907-164 CPU板，大修后启机前中控报“Speed PID Error”，复位三次仍转速漂移±30 rpm，手动旁路ETS不敢升速（怕超速）。翻备件柜只有旧电源模块没有CPU板，原厂太原无现货，美国仓交期12周走空运。设备主管打我，记起去年从关停的老焦化厂拆过一套505E整柜（标签9907-164 2021年产），翻出防潮柜里那台（静电袋标“2025-03上电Run键亮/LCD 2×24字符OK/伺服±10V示波器对”），叫夜班电工戴腕带断电拔旧505E整机（505机箱4颗M4螺钉+背板插头），装新进开孔柜门，接原24V DC/伺服线/测速BNC（注意：磁电探头极性反了转速显示负但ETS仍动作，现场先短齿盘看正向），上电LCD亮“WOODWARD 505”，从笔记本备份下载原工程（505View v3.1 null-modem线直连RS-232），超速试验按钮测<15ms动作，升速到3000rpm pid稳±2 rpm，带负荷。事后厂里批：按A类设Buffer stock=1整台全新密封505E（含9907-164）+1拆机测试轮换，和邻厂签互备协议共享505老件，毕竟交期长到够你停两次大修。
