产品详情

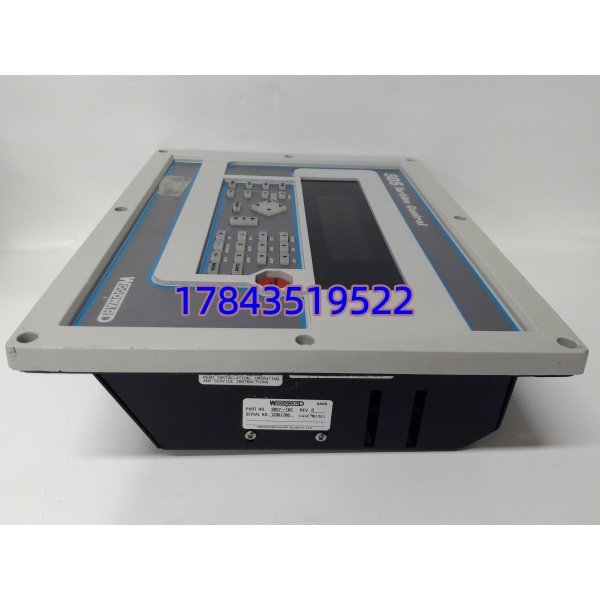

· 型号：9907-162（Woodward 505E 数字调速器，单抽汽/冷凝式适用，Rev 依生产批次）
· 品牌：Woodward, Inc.
· 系列：Woodward 505 / 505E Digital Governor for Steam Turbines（冷凝、单抽汽、机械驱动透平）
规格参数
| 项目 | 说明 |
|---|---|
| 产品名称 | Woodward 9907-162 505E Digital Governor — Steam Turbine Speed/Load Controller |
| 适用透平 | 工业蒸汽轮机——冷凝式、单抽汽/进气式（Single Extraction/Admission），部分版支持机械驱动透平 |
| CPU | 32-bit 微处理器，PID + 多回路协调（Speed / Load / Extraction Pressure / Inlet Press Limit） |
| 电源输入 | 18 ～ 32 V DC（标称 24 V DC，典型功耗 8～15 W；部分机架内供或独立 24V DC 开关电源） |
| 转速输入 | 2× Magnetic Pickup (MPU) 或 Proximitor® 接近探头，0.5 Hz ～ 20 kHz（对应 30～120,000 rpm 感应盘依齿轮齿数） |
| 模拟输入(AI) | 典型 4～8 路 4-20mA / 0-10V 可组态（远程 SP、抽汽压力 PV、前馈等） |
| 模拟输出(AO) | 3～6 路 4-20mA（执行器位置反馈、SP/PV 远传等） |
| 执行器输出 | 2 通道 0/4～20mA 或 ±20/±200mA 电流源（驱动 Woodward 电液转换器 9907-167 等或 I/P 定位器），可配分程(Split-range) |
| 数字量输入(DI) | 12～16 点 干接点（Run/Stop Cmd、Auto/Man、Trip Reset、Critical Speed Bypass 等） |
| 继电器/数字输出(DO) | 8 点 Form C 继电器（Alarm / Trip / Ready / Run Status 等） |
| 人机界面 | 前面板 30-key 多功能键盘 + 2×24 字符 LCD（菜单驱动，可现场改 PID/Kp Ki Kd、设临界转速区、做 Overspeed Test） |
| 通讯接口 | RS-232（PG/笔记本 505View™）、RS-485/422（Modbus RTU Slave/Master 连 DCS/SCADA），部分版支持 DeviceNet 选件 |
| 保护功能 | 临界转速跨越区(3 band)、软启动顺序、超速保护逻辑(需外部 Overspeed Trip 配合或靠内部 SW Limit)、首出报警指示 |
| 状态指示 | PWR、RUN、TRIP、ALM LED + LCD 文本提示 |

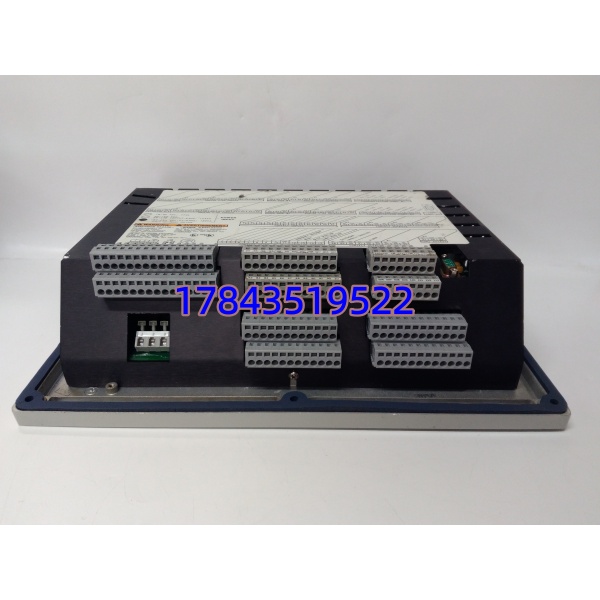

| 安装方式 | 面板嵌入式（NEMA 4X 前盖 IP56）或机架安装，依外壳选配；背后多芯 Header 接现场 MPU/AI/AO/执行器缆 |
| 工作温度 | 0℃ ～ +60℃（标准），部分扩展 -20～+60℃；存储 -40～+85℃ |
| 尺寸(含外壳) | 约 279 × 356 × 102 mm（H×W×D，11″×14″×4″），重 ~4.1 kg |
| 认证 | UL / cUL / CE，EMI 符合 MIL-STD-461C Part 5&9（选件） |
| 备注 | 9907-162 = 505E（增强版，带抽汽控制），基础版 505 为 9907-161（无抽汽）；换件须核对原机是 505 还是 505E 及 FW Rev 兼容——参数存于本机 EEPROM/Flash |
产品介绍
（从停机损失+配置载体特殊性切入）
在某自备电厂遇过 505E（9907-162）因前面板 LCD 驱动 IC 老化致显示缺段但 PID 仍在跑——操作工无法就地改 SP 或看抽汽压力值，幸未跳车但险。这东西是汽轮机调速的”大脑”，程序/整定参数/Ks 值全在板载 EEPROM（部分后期为 Flash+电池/NVRAM）。换新空机需通过 505View™ 软件或前面板菜单从备份文件(.505 / .nv) 重下装——若当年没留配置备份又电池死(>5年未换) 换板后得重新手输几十个参数，老装置原调试单不全很痛苦。严格来说只在同代 505E HW Rev 及最低 FW 兼容时直换；早期 505(9907-161) 无抽汽功能物理兼容但 FW 不认抽汽配置——混用会丢抽汽控制。
库存建议很干脆：带单抽汽/冷凝式汽轮机的装置（热电联产/自备电厂/纸浆黑液炉）按每套调速柜备 1 台冷备件(A类)——Woodward 505 系列部分区域已 EOL/LTB 交期无保证(或 12~26 周)。二手件重点查：键盘无粘连、LCD 无缺段/过暗(EL 背光衰)、MPU 输入插座无氧化——最好卖家提供上电显示主菜单+模拟 MPU 输入触发 Run LED 测试截图及 EEPROM 读出版本号截图。建议每次改参数后 505View → Save Configuration As… 双备份(电子+打印)。
应用场景与库存策略
505E 调速器故障 = 汽轮机无法受控升速/并网或抽汽压力失控 = 停机等件（小透平机械驱动可能切液调但大机组必停）。
- 热电联产/自备电厂（冷凝+单抽汽工业透平 3~25MW）：505E(9907-162) 做速度/负荷/抽汽压力三合一控制，驱电液执行器或调节阀。非它不可——抽汽算法与执行器分程绑定。→ 建议 A 类：每套调速柜备 1 台冷备(同 Rev 或确认 FW 向上兼容)；多台同型透平可 N+1 共享但须确保配置可移植。
- 石化/炼化透平驱动压缩机组（机械驱动单速+临界转速回避）：无抽汽版可用 9907-161 替代——若原装确为 9907-162(E版) 优先买同号。
- 纸浆/制糖老线汽机：同上。
- 新项目：Woodward 推荐 Gateway 或 MicroNet-Speedtronic 平台——老线维持 NOS。
真实案例：南方某 25MW 抽凝自备电厂 #1 机 505E(9907-162 Rev.H) 早班发现前面板 LCD 大面积缺段但 RUN 灯绿、并网正常——判断 LCD 驱动老化（运行 13 年）。原配置备份存于工程师站 505View 工程文件(.nv + .505)。库房按去年建议留 NOS 9907-162(同 Rev 兼容新版 FW 可降阶运行)，趁低负荷窗口断电拆旧→新板插好→笔记本连 RS-232 → Restore Configuration → 核对抽汽 SP/Kp Ki → 上电 RUN 亮、Critical Speed Band 设置一致 → 恢复。总停 <40 min（含复检阀门行程）。事后补订填位。汽机主操说：”505 不像 PLC 天天坏，可液晶和按键膜十年一衰——备块板子、每半年备份参数到 U 盘，这两条少一条都加班。”
