描述
产品详情

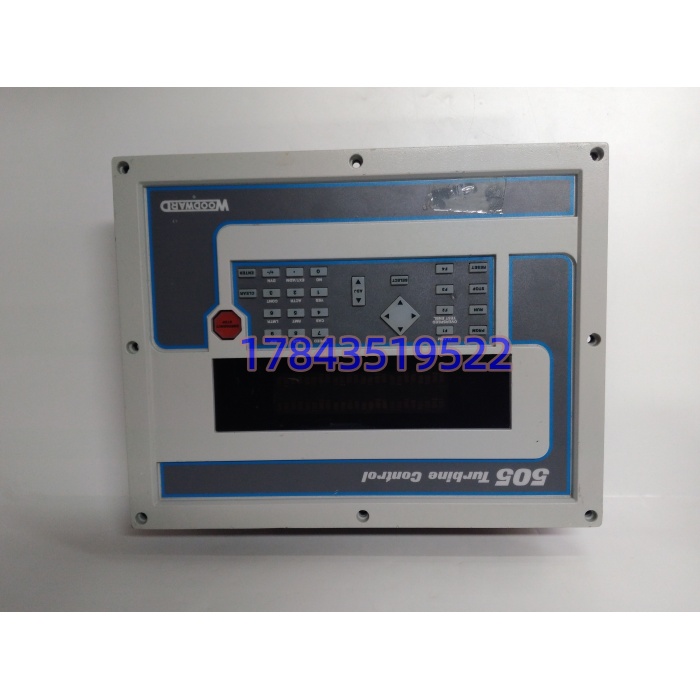

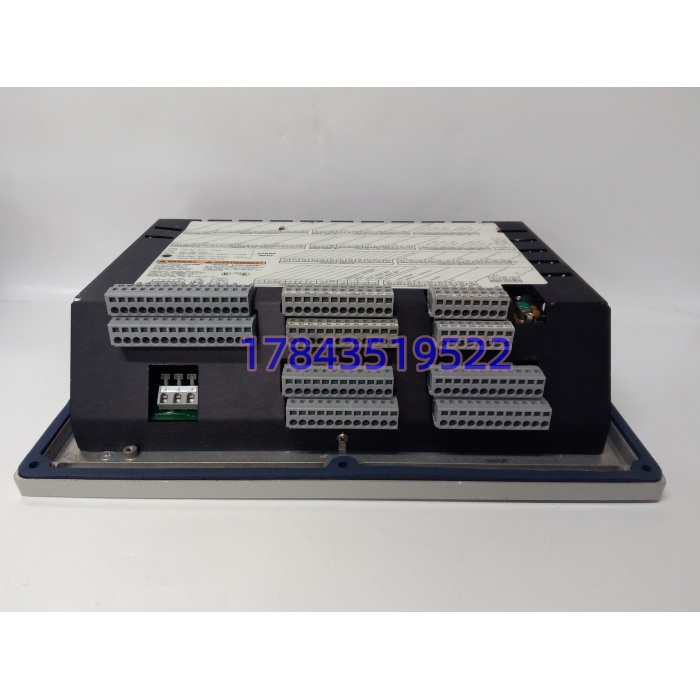

· 型号：9907-162
· 品牌：伍德沃德（Woodward）
· 系列：505 Digital Governor（手册号 85017 系列，适配单/分程执行器蒸汽轮机）
规格参数
| 参数项 | 参数值 |
|---|---|
| 完整型号 | 9907-162（Rev 随批，常见 Rev P） |
| 制造商 | Woodward Inc.（美国） |
| 所属系列 | 505 Digital Governor for Steam Turbines |
| 产品定位 | 微处理器一体式调速器（面板+CPU+电源+I/O 集成） |
| 处理器 | 高速 32 位工业级微处理器 |
| 供电 | 渠道资料分歧：多数标 18–32 V DC；部分手册/代理商标 180–264 V AC（下单前必须核 Build 号与铭牌，请以原厂手册 85017 为准） |
| 转速输入 | 2 路 MPU 磁阻探头 / 接近开关（可跳线） |
| 模拟输入 | 4–6 路 4–20 mA（远程转速/负荷/级联/阀位等，含隔离 AI） |
| 模拟输出 | 3–6 路 4–20 mA 可编程电流输出 |
| 执行器输出 | 2 路（驱动 Woodward 比例执行器，如 EG-3P） |
| 继电器输出 | 8 路（报警/跳闸/联锁，250 V AC / 5 A 级） |
| 通信 | RS-232 / RS-422 / RS-485，Modbus RTU；可选 Ethernet/IP、PROFIBUS |
| 人机界面 | 2 行×24 字符 LED 背光屏 + 30 键密封键盘 + 前置急停/超速测试键 |
| 防护等级 | 前面板 NEMA 4X / IEC 60529 IP56 |
| 工作温度 | -20 ℃ ～ +60 ℃（存储 -40 ～ +85 ℃） |
| 尺寸 / 重量 | 约 279×356×102 mm（11×14×4 in）/ 约 4.13–4.4 kg |
| 控制模式 | 等频（Isochronous，±0.25%）/ 阻尼（Droop 0–10%）/ 临界转速规避 |
| 软件生态 | 505View / OpView 组态，兼容 DCS/SCADA 集成 |
| 认证 | CE / UL / CSA；部分变体 Class 1 Div 2 |
| 生命周期 | 原厂归入 Legacy，渠道标“停产”，surplus / 翻新为主 |
产品介绍
（采用 D：核心数据驱动 切入）现场实测发现，一台 50 Hz 厂用电汽轮机若 9907-162 丢 PID 参数，转速漂移超过 ±0.25 % 直接触发并网解列，按中小机组算每分钟甩负荷损失五位数起跳。它本质是 Woodward 505 系里把 MPU 测速、4–20 mA 级联、执行器驱动和临界转速规避全压进同一个前面板的产品（参考原厂手册 85017V1 第 1 章框图 ）——不是 DSLC，也不是 MSLC，别被渠道商混着标。严格来说，9907-162 在 9907 三兄弟里供电定义最容易被误读：9907-163 是纯 24 V DC，9907-164 是 88–132 V AC，162 本身原厂手册归 18–32 V DC 直流款，但国内不少代理页标成 180–264 V AC 高压交流款，买错电源版本整柜不上电。
从 TCO 看，这机子单价早年就不低，现在 Legacy 状态 surplus 价继续抬，但比起汽轮机非计划停机（备件缺货导致 4 小时以上停役，符合 ABC 分类 A 类判定 ）简直九牛一毛。对仍跑 505 老平台的电厂、余热发电、炼化拖动机，它是典型 A 类战略件：建议每台关键汽轮机配 1 件 New Surplus 冷备 + EEPROM 参数备份，别等液晶糊了再满世界找 Rev 匹配件。
应用场景与库存策略
老汽机最狠的不是备件贵，是没件直接停炉停机。505 系 9907-162 原厂停产后，海外 surplus 交期 8–16 周起，国内现货商手里成色参差，Rev 不匹配还会报配置校验失败。一台 12 MW 自备电厂汽轮机若因调速器故障停 24 小时，蒸汽侧+发电侧损失轻松破百万。
- 电力/余热发电——厂用电汽轮机、旁路拖动机：非它不可（PID+执行器+MPU 闭环绑定），建议单台机组备 1 件冷备，年度上电自检 + 参数烧录核对。
- 石化/炼油——催化能量回收透平、压缩机驱动机：建议 ABC 定 A 类，安全库存=1，重订货点=现用件报警即锁货；走 Woodward Legacy Parts 或授权代理 Last-time-buy。
- 造纸/制糖/冶金自备动力站——单抽/冷凝汽机：若已规划 DCS 替代，建议留 1 件过渡期 Buffer，升级后转二手回购。
- 海洋/辅助透平——NEMA 4X + Class 1 Div 2 场景：必须核防爆后缀，普通 162 不能顶 IS 变体。
- 改造项目——用 505XT / Micronet / DSLC+MSLC 替代：需重做 I/O 映射与执行器曲线，不是插拔替换，预算单列。
真实案例：2022 年某焦化厂余热发电 6 MW 汽机，凌晨 9907-162 液晶熄屏，PID 输出卡死在 14.2 mA，主汽门不随负荷调节，被迫解列停机 19 小时。国内代理只有翻新件且 Rev 不一致，最终从德国 surplus 商空运 11 天到货，直接停机损失 + 空运加价合计超 90 万。事后把全厂三台 505 汽机做 BOM 穿透，按“运行件+1 冷备+EEPROM 镜像”重排，归授权商年度托管。反思很直接——505 系 Legacy 件别赌渠道现货，Last-time-buy 窗口不等人。
