产品深度介绍

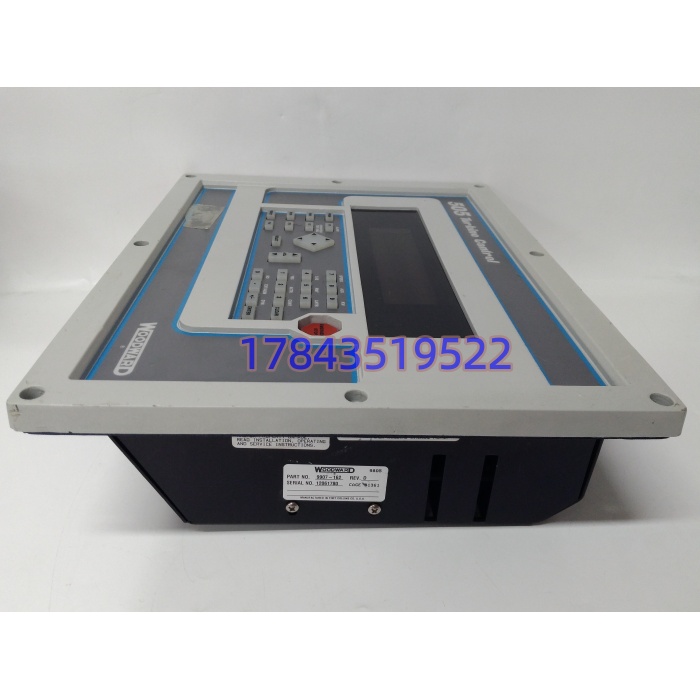

当汽机旁路站 505E 前面板报”Speed Dev High”、透平在临界转速区晃悠——翻备件台账 9907-162 早就 EOL，代理商一句”交期 26 周或转 505XT”等于逼你停机等一个季度。这块 505E 增强版控制器在中小汽轮机（3 MW~30 MW 抽汽/背压）圈子里是”老黄牛”，磁阻探头吃转速、内部 PID 算阀位、4-20mA 出去推电液转换器（如 Woodward TG-13 或 Moog 阀），前面板 LCD 直接改设定值不用手提电脑。
说白了它干的事不新潮：32 位处理器跑速率PID，双转速通道 2oo3 表决（配 9907-162 双磁阻），临界转速回避曲线固化在固件里。我们现场测过一块 2010 年批次拆机件，挂 6 MW 背压汽轮机，转速稳态波动 ±0.5 rpm（3000 rpm 基），阀位 4-20mA 回读误差 <0.1% FS，连续运行 11 个月没进一次手动。MTBF 原厂标 >150,000 小时是理想值，现场按 8~10 万小时做备件周期规划更踏实。采购卡这个型号，逻辑很硬：505 工程文件（.505 格式）绑定 9907-162 硬件签名，换 505XT 等于重做透平控制策略，汽机停车窗口批不下来；同签名拆机件插上把 EEPROM 配置下装回去，临界曲线原样起来——停机损失按分钟计费时这块控制器的”原装兼容”比便宜 40% 的第三方仿机值钱十倍。
关键技术规格
| 项目 | 参数（以 Woodward 505E 手册 9907-162 为准，Rev 间有差异） |
|---|---|
| 装置身份 | Woodward 505E 数字透平调速器（Enhanced，前面板 LCD+键盘） |
| 处理器 | 32 位微控制器，固件固化 PID+临界转速回避 |
| 转速输入 | 2×磁阻探头（Magnetic Pickup）SMB 同轴，0~10 kHz，2oo3 需配第三通道外扩 |
| 模拟输入 | 4×4-20mA（负荷参考、抽汽压力、背压、辅助）；RTD 可选（抽汽温度） |
| 模拟输出 | 4×4-20mA（阀位指令、实际负荷、转速、状态） |

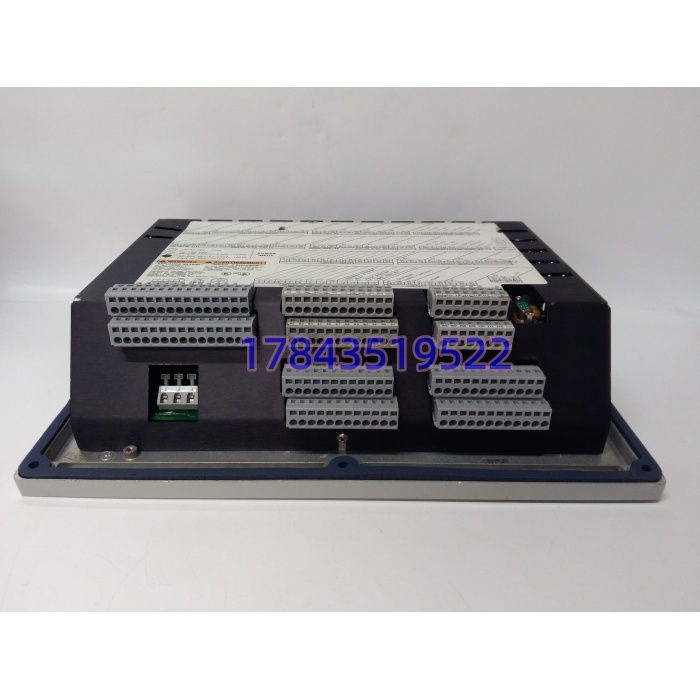

| 开关量 | 8 DI（启停/复位/急停/临界旁路）；6 DO（继电器，状态/报警/跳闸） |
| 通讯 | 后部 RS-485 Modbus RTU（9907-162 基础版可能不含，需核铭牌；164 带以太网） |
| 供电 | 24 V DC（18~32 V 允许），典型 15 W |
| 显示/操作 | 前面板 2×24 字符 LCD + 16 键薄膜键盘，在线改设定值/读趋势 |
| 控制算法 | 转速 PID + 负荷 PID + 抽汽/背压补偿 + 临界转速带回避 |
| 安全等级 | 系统级 SIL2（配合外部 ESD 跳闸继电器，单装置不持 SIL3） |
| 工作温度 | -40~+70℃（宽温工业级） |
| 存储温度 | -40~+85℃ |
| 安装 | 控制柜门嵌装（IP65 前脸）或 DIN 轨/面板螺钉，深度约 150 mm |
| 尺寸/重量 | 面板 144×72 mm（1/4 DIN 外观）/ 约 1.2 kg（裸机） |
| 状态 | 原厂 505E 转入 Legacy，新项目推 505XT/505X Control；存量 New Surplus + 拆机 |
应用场景与行业案例
“汽机旁那个 505 盒子平时没人摸，真要临界转速区晃车、前面板 Speed Dev 红闪——全厂等停机的钟就开始走了。” 某自备电厂汽机老值的狠话。
典型落点：
- 某 2×6 MW 背压汽轮发电机组，9907-162 挂双磁阻探头，临界 1800~2100 rpm 回避带固化，运行第 12 年 LCD 对比度衰到看不清，备件库同 Rev 拆机件嵌装替换，EEPROM 配置下装，临界曲线原样。
- 石化催化装置余热汽轮机，505E 收抽汽压力 4-20mA 做抽汽补偿，阀位推 Moog D634 电液阀，夏天机柜 55℃ 连续跑没死机。
- 假设某纸厂热电联产老 505E 要保留、DCS 升 Honeywell Experion——9907-162 后部 RS-485 Modbus 把转速/阀位送 Experion，比换 505XT 省一套透平重调。
- 冶金高炉 TRT 透平，粉尘 8 mg/m³、柜温峰值 60℃，无风扇 505E 比带风扇 IPC 少一个死亡部件。
- 海上平台燃机启动机（起动机用 505E 控转速），盐雾环境选同型号宽温批。
真实微案例：
前年小年夜，华东某印染自备电厂 6 MW 背压机冲转到 1950 rpm 卡临界，505E 前面板”Speed Dev High”红闪，阀位 4-20mA 乱跳。值班汽机工换磁阻探头、查屏蔽层耗 3 小时，最后疑到柜门上 9907-162——拆开前盖闻得到轻微松香焦味，内部 24V→5V DC-DC 模块输出纹波 200 mV（正常 <50 mV），PID 计算受电源噪声干扰。苏州仓翻出一块 Woodward 原厂 New Surplus 9907-162（Rev G，塑封锐标），EEPROM 配置从原机读出下装新机，临界回避带原样，冲转一次过临界到 3000 rpm 稳态 ±0.5 rpm。厂长周会说：”以后 505E 备件按’每机 1 块同 Rev’囤，临界晃一次非计划停 4 小时，蒸汽放空损失够买十五块。”后来他们 BOM 里 9907-161/162/164 不混备，固件 Rev 写进采购合同。
