产品详情

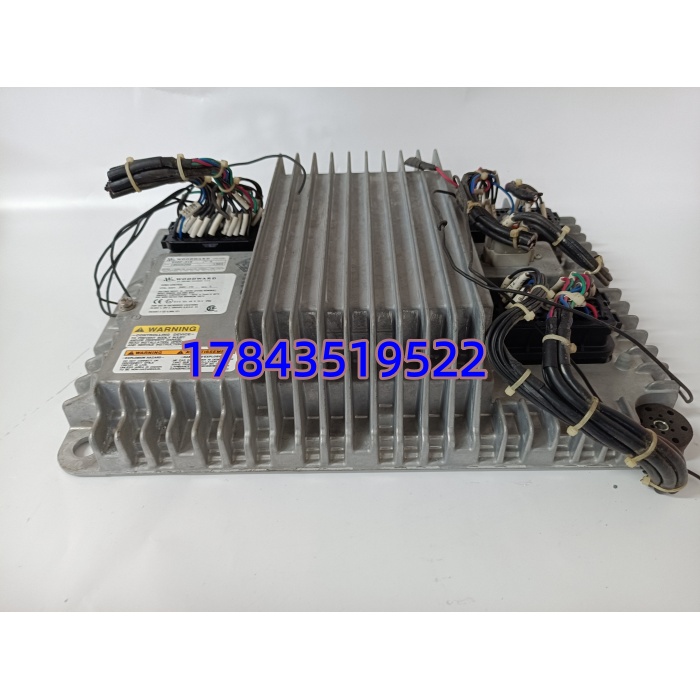

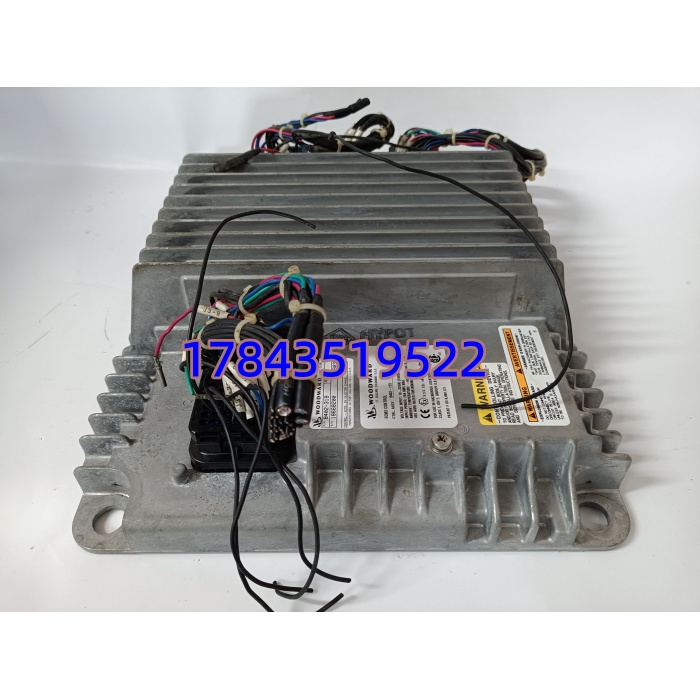

· 型号：8402-319（主控数字调速/超速检测模块），8402-119（配套I/O或辅助模块，依原系统BOM）
· 品牌：Woodward
· 系列：8400 Series Digital Governor / ProTech 203 系统组件
规格参数
- 产品类型：数字调速控制器（8402-319）+ 配套I/O或保护逻辑模块（8402-119）
- 适用系统：Woodward ProTech 203 超速保护系统组件 / 8400系列透平数字调速装置，常与ProAct II/IV电液执行机构、EGP actuator配合使用
- 速度输入：2路独立 Magnetic Pickup（MPU）交流正弦波输入，频率范围 0–32,000 Hz（对应转速依齿数换算）
- 速度检测精度：稳态速度偏差 ≤±0.1% 额定转速（MPU信号良好前提下）
- 控制算法：数字PID，支持等速/有差（Droop）控制、加速/减速斜坡可编程
- 模拟量输出：2～4路隔离 4–20 mA（对应转速、负荷或阀位反馈，依固件版本）
- 模拟量输入：多路（通常4–8路）可组态为远程转速设定、负荷参考、温度限制等
- 数字量输入：启停命令、Reset、Raise/Lower Speed Setpoint、外部Trip、Latch Reset等（前面板或端子）
- 继电器输出（8402-319本体+8402-119扩展）：C型干接点，用于Overspeed Trip、Alarm、Run/Stop指示，额定通常 5A@250VAC / 30VDC
- 供电电压：18–32 VDC（标称24VDC），部分配置可选 85–264 VAC（需核对原设备铭牌后缀）
- 功耗：典型 15–25 W
- 前面板：LCD/LED显示当前转速、报警状态，按键用于参数设定、手动升/降速、Trip Test
- 通讯接口：RS-232/RS-485（Modbus RTU可选，依配置），用于与DCS或Woodward Service Tool连接
- 工作温度：0～+60℃（部分资料-20～+70℃，以原手册为准）
- 安装方式：面板/机柜导轨安装，金属壳体，约 200–230 × 150–180 × 55–70 mm，重≈1.2–1.8 kg
- 认证：UL、CE，符合API 612/670推荐用于汽轮机保护链（需系统整体SIL评估）
- 组态工具：Woodward Governor Setup Software / ProTech Configuration Tool（PC串口）
产品介绍
8402-319是Woodward 8400系列数字调速器的核心——它读两个独立MPU磁电探头的脉冲，算出实时转速，跑PID闭环控制燃料/蒸汽阀执行机构（通过ProAct电液 actuator或EGP），同时内置超速比较逻辑，超110%额定可触发硬接线Trip。8402-119作为搭档模块通常提供扩展DI（使能/复位/外部跳闸输入）和冗余DO继电器（Trip/Ack/Alarm），部分老ProTech 203架构里8402-119就是第二块检测或逻辑表决板。坦白讲这俩必须成对出现在原系统BOM里，单独换8402-319要确认8402-119固件版本兼容，别只看板号一样。
跟3500框架不同，这套是”控制+保护”合一的独立箱体安装方案，常见于中小型汽机、余热发电、老式燃机改造——优点是自带PID不需额外PLC做速度闭环，缺点是停产多年，市场上基本是NOS或拆机测试件。
应用场景与行业案例
我在自备电厂碰过一回：大修后开机升速到2800rpm突然跳机，查DCS无指令，最后发现是8402-319上Overspeed Trip灯亮但实际未超速——原因为MPU屏蔽层只在驱动端接地另一端悬空，感应工频干扰让模块误判高频脉冲。重做MPU双端屏蔽单点接地+更换老化8402-119（继电器触点阻值变大导致Trip回路不能正常复归），问题解决。这种老系统干扰敏感，换件时一定查MPU接线。
典型场景：
- 自备电厂抽汽/背压式汽轮机调速——8402-319做速度PID，驱动Woodward ProAct电液油动机，8402-119提供Trip继电器串联进ETS，非它不可因原系统已按Woodward私有架构设计。
- 燃气轮机辅助驱动/小型航改燃机控制柜——接受双MPU冗余测速，超速保护独立于Mark VI/V系统，符合API 670分离保护原则。
- 柴油发电机组并联运行（Load Sharing）——配合Isocheck功能做多机并网负荷分配，8402-319处理速度基准与下垂设定。
- 老装置MRO延寿改造——原ProTech 203系统模块故障，原位替换同型号8402-319/8402-119保连续生产。
真实案例：
某化工厂自备6MW背压汽轮机，调速柜内8402-319（约运行14年）偶发”Speed Signal Lost”报警导致控制切手动。停机窗口拆盖检查——MPU探头正常，追查为8402-319内部MPU通道A输入接口轻微氧化接触不良（老镀金层退化）。库房有测试OK拆机8402-319+8402-119一套，断电拔出旧件、插入新件、用Woodward PC工具上传原EEPROM参数（或按记录旋钮位重设），上电自检PASS，开机升速正常。老师傅叮嘱：”这代Woodward老模块最怕MPU端子氧化和EEPROM丢参，换件前务必读备份，备件要提前上电烤机24小时。”
