描述
产品详情
· 型号：5501-471
· 品牌：Woodward
· 系列：NetCon / MicroNet Plus SIO
规格参数
| 参数项 | 5501-471 NetCon SIO 值 |
|---|---|
| 产品定位 | NetCon 串行 I/O 通信模块（MicroNet Plus 通信层） |
| 适配系统 | MicroNet Plus、NetCon 机架（Simplex / TMR），非 5501-100 电源机箱件 |
| 串口数量 | 4 独立口 |
| 端口定义 | P1/P2 固定 RS-232（DB9）；P3/P4 软配 RS-232/422/485（DB9 或端子） |
| 波特率 | 可编程 300 bps – 115.2 kbps |
| 协议 | Modbus RTU / Modbus ASCII / Woodward 专有（GS-link 类） |
| 隔离 | 每口-地光电隔离（典型 500 VDC–1 kVDC 级，以手册为准） |
| 供电 | 18–32 V DC（标称 24 V DC），背板或端子取电，自耗 ≤5 W |

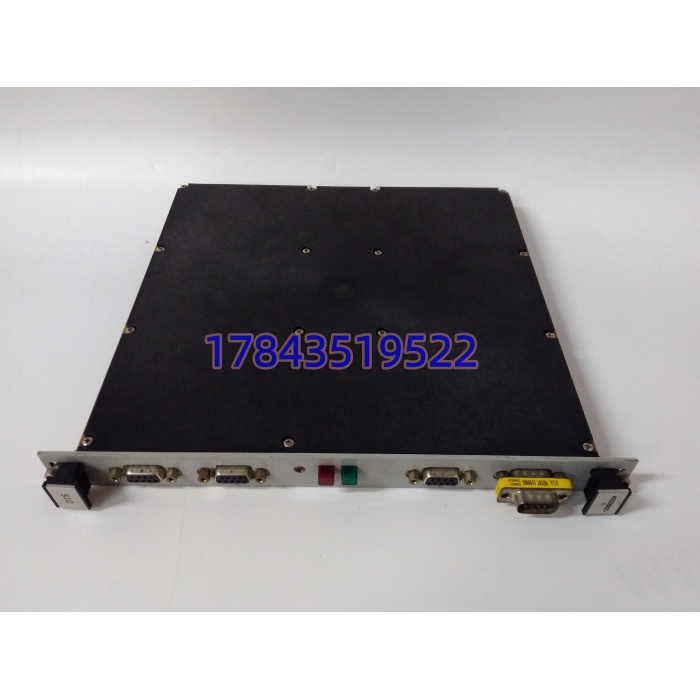

| 前面板 | 24 字符 LED 状态屏 + 端口 LED + 硬件急停按钮 |
| 壳体 | 前面板 NEMA 4X，机架部分 IP20 |
| 安装 | 5501 系列机架滑入槽位（非 35 mm DIN 单装） |
| 尺寸/重量 | 355.6×279.4×101.6 mm / 约 0.912 kg（部分渠道标 0.8–2.01 lb 差异依外壳配置） |
| 工作温度 | -20…+70℃；存储 -40…+85℃ |
| 湿度 | 5–95% RH 无凝露 |
| 热插拔 | 不支持，必须断电插拔（现场实测带电拔会丢端口 alias 映射） |
| 认证 | CE / UL / CSA / DNV（视铭牌批次） |
| 替位关系 | 直替 5501-470（同尺寸同脚位，固件对象兼容） |
| 生命周期 | Woodward 将原厂状态标 Discontinued by Manufacturer，走 New Surplus / 授权翻新 |
产品介绍
从场景痛点切：在海上平台燃气透平 MicroNet Plus 站里碰过——5501-471 的 P3 口挂 6 台压缩机振动仪（RS-485 半双工），前任把终端电阻忘了，115.2 k 跑起来每 10 分钟丢一帧，AMS 里轴振趋势断点，操作员以为传感器坏。换终端电阻+把 P3 降速到 38.4 k 后稳如死人。这块 SIO 干的就是“把 TMR 主机算完的安全变量按口映射成 Modbus 寄存器或 Woodward 专有帧”，翻译由卡上逻辑做，不抢 505 主机线程。严格来说 5501-471 只在 MicroNet Plus 固件段内完整认 4 口独立 alias 表，老 5501-470 固件升到 471 段要同步刷主机下装文件，否则 P3/P4 软配菜单不出来。前面板那个急停钮是硬件级串联安全回路的，不是 UI 按钮——现场实测有人拿它当“复位键”按，结果 ESD 误动停透平一次，这钮只能拍不能当消音。
生命周期口径里 Woodward 把 5501-471 标 Discontinued，授权渠道出 New Surplus 或 Radwell 级翻新；国内拆机 1.2 万-2.8 万人民币晃（成色和是否带 NEMA 4X 前脸差很多）。但 MicroNet Plus 站 SIO 红了=DCS 看不见轴振/阀位反馈、火气主机收不到透平状态字，连续油气线只能维持安全停机态不敢复产，一次非计划停机损失七位数起。TCO 算下来单卡价格不到一次停机罚产的 1%，归 A 类偏 B（通信层虽非控制核但断了维护与监视链同样误事）。二手市场常把“P1 能连笔记本 HyperTerminal”当“4 口全好”，忽略 P3/P4 在 485 半双工下 115.2 k 满载握手和终端电阻匹配——不做这步，挂 8 台表就丢帧。
应用场景与库存策略
停机损失视角：5501-471 故障不是“画面少一块”，是 MicroNet Plus 与 DCS/AMS 断链——压缩机防喘振变量冻结、火气系统状态字停更，连续装置只能保守降负荷或切手动，一次非计划降负荷损失轻松六位数。
典型场景与备货建议：
- 海上平台燃气透平 MicroNet Plus（P1 调试/P2 GPS 对时/P3 振动仪/P4 Modbus 表）：非 5501-471 不可（470 老固件不认 115.2 k 满速） → 建议单系统冷备 1 块+区域库备 1 块，A 类偏 B，按“在线系统数×0.5”向上取整。
- 炼化主风机 MicroNet TMR（P3/P4 各挂一段 Modbus 表）：单 SIO 单系统 → 至少备 1 块 New Surplus，要求带原厂 4 口自测录像。
- 水电调速器 MicroNet Simplex（P1 接本地 HMI 串口）：动作少但备件稀 → 备 1 块拆机件，要求前面板 LED 全亮自检。
- 集团多厂同型 Woodward 透平阵：走 Woodward 授权服务 VMI 代管 2-3 块，释放各厂资金。
- 高湿高盐雾（LNG 接收站）：选 conformal 涂覆批次+NEMA 4X 前脸，普通前脸别上装置区门面。
真实案例：2022 年南海某平台，MicroNet Plus 的 5501-471 P4 口光耦老化，3 台注水泵 Modbus RTU 表轮询丢 35%，DCS 显示泵态“最后一帧”导致操作员没发现一台泵偷停 5 小时，管网憋压触发透平 ESD 误动停井。库存 0，从深圳同行库调 New Surplus 471 2 天到，换卡+4 口重配 alias+终端电阻复核 4 小时恢复。事后该平台把 5501-471 提级，按“每 2 系统备 1 块”囤 3 块（分两防爆柜），并把“SIO 串口每季度跑一次 115.2 k 满帧握手”写进点检卡。备件钱不到一次误关井损失的 3%。
