描述
产品详情
· 型号：5501-467
· 品牌：Woodward Inc.
· 系列：MicroNet Simplex / Plus 电源层
规格参数
| 参数项 | 典型值（5501-467，据 Woodward 原厂 MicroNet 电源手册及多家 MRO 页交叉） |
|---|---|
| 产品定位 | MicroNet Simplex 机箱 5 VDC 主电源板（Simplex Power Board） |
| 主输入 | 180–264 VAC rms，47–63 Hz；或 225 VDC（瞬态 7 ms 保持） |
| 最大输入功率 | MicroNet Simplex 机箱 1062 VA；MicroNet Plus 机箱 1250 VA |
| 最大输入电流 | 5.9 A @ 220VAC（Simplex）/ 6.7 A（Plus） |
| 主输出 | 5 VDC，32 A @ 55℃ / 28 A @ 60℃ / 22 A @ 65℃（温度降额） |
| 辅助输出 | 24 VDC 回路（供机箱风扇/辅助电路，典型 ≤1 A） |
| 稳压精度 | 5 V ±2% 典型，纹波 <50 mV pp |
| 保持时间 | 225 VDC 输入时 ≥7 ms（掉电保持，Simplex 完整性） |
| 保护 | 输入过压/欠压、输出过流/短路、板温过温，均经 LED 上报 |

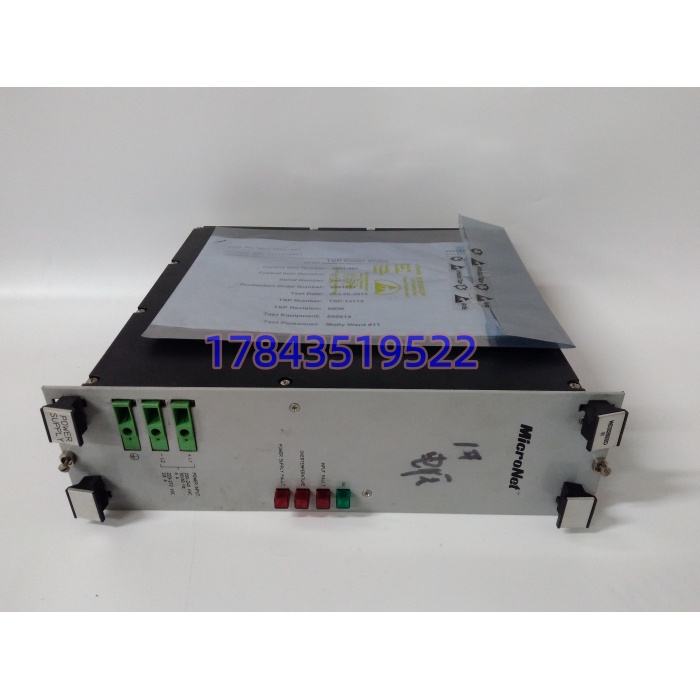

| 诊断 LED | 4 颗：OK / Input Fault / Power Supply Fault / Over Temp |
| 隔离 | 输入—输出 ≥1500 V AC（典型，原厂手册以具体页为准） |
| 热管理 | 板载散热片+机箱强制风冷，温度依赖电流降额曲线 |
| 安装 | MicroNet Simplex/Plus 机箱左侧电源滑槽，螺钉固定，非 DIN 导轨 |
| 热插拔 | Simplex 架构不支持并联均流；Plus 机箱跑 Simplex 模式可单板在线换（需机箱其余电源扛载） |
| 工作温度 | -40…+85℃（转售页标 +70 是错把工作上限和存储混写，以原厂 -40~+85 工业级为准） |
| 尺寸/重量 | 约 300×200×250 mm 级（含散热片）/ 裸板 0.8 kg，机箱安装态 21.77 kg 级 |
| 认证 | UL 508 / CE / CSA，ATEX Zone 2 依选项后缀 |
| 生命周期 | Woodward MicroNet 系仍列长期供货但 5501-467 老批次入 Legacy，新机箱推 5501-471 等后续电源，市面 NOS/拆机流通 |
产品介绍
从维护者视角切：MicroNet 机箱里最容易被当成”普通开关电源”忽略的，是这块板的温度降额和 7 ms 保持时间。在某个 9F 燃机辅机 MicroNet Plus 改造项目里碰过，Simplex 模式跑 5501-467，夏天机柜顶部 68℃，电源板输出从 32 A 默默降到 22 A，机箱里 3 块 505 数字调速卡+2 块串行通信卡午高峰偶发复位——查 24V 外部、查接地、查通信帧，两天没结果。最后读电源板 Over Temp LED 微闪，钳表量 5 V 母线带载 24 A 已逼近 65℃ 降额线。临时加机柜空调把环境温度压到 55℃ 以下，复位消失。这块电源板的价值不在 32 A 多猛，在它把”高压粗电→5 V 干净母线”和温度降额曲线锁在同一块板里——上位 505 卡不另配电源，母线上限由它定，夏天超温不是报错而是悄悄砍电流，比硬宕机更阴。
严格来说，5501-467 只在 MicroNet Simplex 机箱里是原配，插 MicroNet Plus 机箱只能跑单工（Plus 冗余电源对是 5501-471 双 SIO 电源架构），硬拿两块 467 拼冗余均流不支持。Woodward 未宣 467 硬 EOL 但新项目推后继件，国内 NOS 价 5000–9000 元，拆机 2500–5000 元。TCO 层面归 A 类电力心脏件：单板不贵，但 MicroNet 里所有 505/ProTech/串行卡/网关的 5 V 都从它出，电源板半退化=整个汽轮机
调速机箱”低血压”，汽机转速控制隐性抖、临界转速避开带迟滞。备件策略上，每面 MicroNet Simplex 机箱备 1 件 NOS 热替换 + 厂库 1 件 NOS 冷备，Plus 机箱若跑 Simplex 模式同比例备，别把电源板和 505 卡拆两个库位管。
应用场景与库存策略
MicroNet 电源最阴的故障不是 OK 灯灭，是”Over Temp 微闪→5 V 母线温度降额→505 卡偶发复位”——转速控制不跳、临界转速避开带迟滞，运行工还以为电网频率晃。
- 燃机/汽机 MicroNet Simplex 调速机箱（5501-467 喂 505 数字调速卡+ProTech 超速+串行通信）：非它不可（5 V 母线+7 ms 保持绑定）→ 建议每机箱 1 件 NOS 热替换 + 厂库 1 件同批 NOS 冷备。
- 海上平台发电机组 EasyGen 伴生 MicroNet 机箱（高湿+机舱高温，电源板降额敏感）：替代需重做 Plus 冗余电源升级 → 建议 LTB 按平台残寿 10 年囤 2 件同批 NOS。
- 水电厂辅机 MicroNet 单工机箱（非安全级，跑泵阀顺序）：允许单板非冗余 → 备 1 件拆机翻新进 B 类缓冲层即可，但上机前测 5 V 满载纹波和 Over Temp 阈值。
- 老 MicroNet Simplex 改 Plus 冗余过渡期（保留 505 卡不变，只换电源层）：过渡 2–3 年 → 建议供应商代管 1 件 24h 直达。
真实案例：渤海某 FPSO 发电机舱，#2 机组 MicroNet Simplex 机箱每周三下午（主机舱空调轮换时段）505 卡报一次”Watchdog Reset”，转速趋势断 200 ms。电气班查 505 程序、查磁阻探头、查 24 V 外部电源，一周没结果。最后自动化专工蹲机柜读 5501-467 前面板——Over Temp LED 在复位前 3 秒微闪一次，钳表量 5 V 母线 24 A 负载、机箱环境温度 63℃。库房有件 2017 年 LTB 囤的同批 NOS 5501-467，整体换电源板（MicroNet 滑槽断电 5 分钟），复位消失，连续 30 天无 Watchdog。事后该 FPSO 把 5501-467 从”随坏随买”改成”每 Simplex 机箱 1 NOS 热替换 + 机库 1 NOS 冷备”，并把机箱顶部温度+电源板 Over Temp LED 状态纳入每日点检。反思很直白：机箱电源板不常硬炸，但温度降额和 7 ms 保持时间这种”模拟退化”会让 505 调速卡在临界转速区偷偷复位，比电源全断更耗出海检修船期。
