描述
产品深度介绍

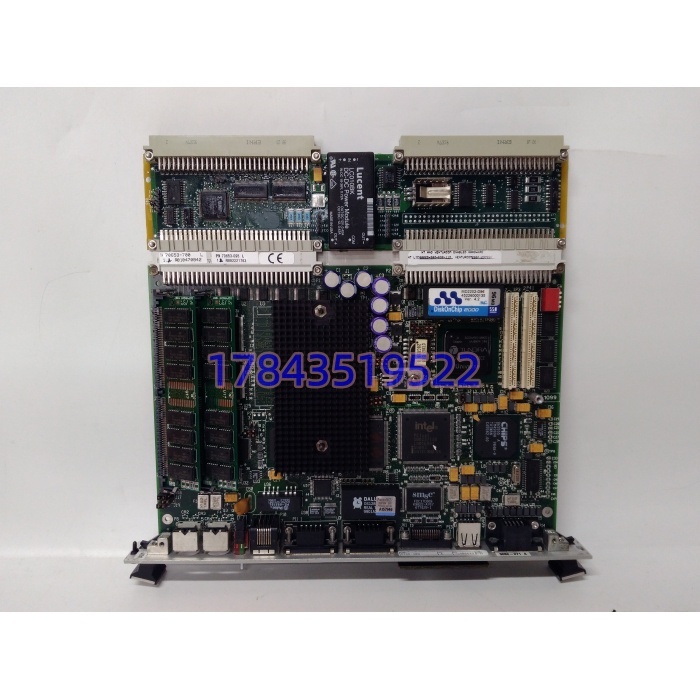

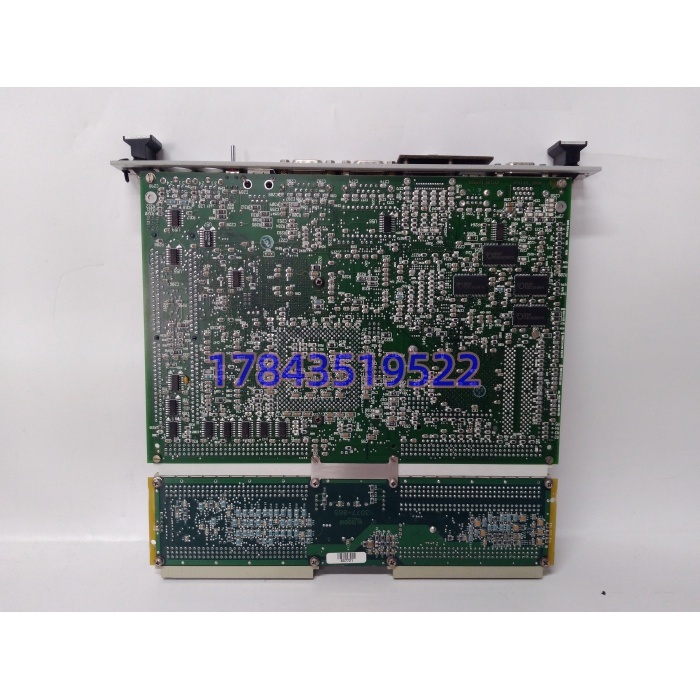

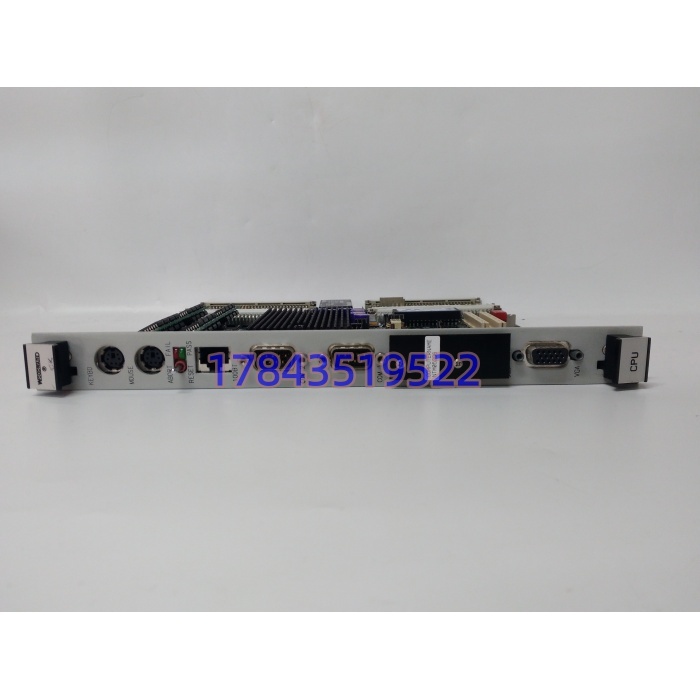

WOODWARD 5466-409 是 MicroNet 数字控制系统里的 Pentium 级 CPU 模块，备件号常标为 70653-700 / 70653-095。主要用在燃气轮机、蒸汽轮机、压缩机、发电机组控制柜里，负责运行控制策略、处理 I/O 与通讯、连接 HMI 和上层 DCS。模块本身只跑单工（Simplex）模式，必须插在扩展机箱里，配合 Main Transceiver（主收发器）和 Remote XCVR（远程收发器）一起工作。
相比普通 PLC CPU，5466-409 的价值在抗环境干扰和长周期稳定运算：通过 LRS、DNV、CE(EMC) 认证，0–50°C 工业环境温度连续运行，64 MB 内存放控制程序与历史数据够用，以太网口走 AppManager 下载程序，RS-232 做现场调试和服务接口。对于电厂、船电、油气平台这类停机成本极高的场景，建议作为 A 类关键备件保留 1–2 台 Buffer stock，并在 EOL 前做 Last-time-buy。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | WOODWARD（美国） |
| 型号 | 5466-409 |
| 备件/内部号 | 70653-700、70653-095 |
| 产品类型 | MicroNet Pentium CPU 模块 |
| 处理器 | Pentium 级，233 MHz |
| 内存 | 64 MB RAM |
| 运行模式 | Simplex（单工，非冗余 CPU） |
| 通信接口 | 1× 以太网（10/100，AppManager 下载）、2× RS-232 |
| 安装方式 | MicroNet 扩展机箱插槽式，需配 Main/Remote XCVR |
| 工作温度 | 0°C ～ 50°C |
| 认证 | LRS、DNV、CE (EMC) |
| 服务工具 | Woodward AppManager |
| 典型应用 | 燃气轮机/蒸汽轮机控制、发电机控制、压缩机控制 |
| 库存建议 | A 类关键备件，Min 1 / Max 2 台现场保险库存 |
安装与接线指南
阶段一：准备工作（约 10 分钟）
⚠️ 安全第一：
- 通知运行/生产部门计划停机窗口，确认机组切到安全状态（阀门闭锁、执行机构泄压）
- 断开 MicroNet 机架电源（含 UPS 支路）
- 等待 ≥5 分钟，让背板电容放电
- 准备工具：防静电手环 + 防静电垫、PH1 十字螺丝刀、Fluke 115 万用表、标签纸、手机（拍照）
备份与记录：
- 用 AppManager 导出当前应用工程 → U 盘 + 云端双备份
- 拍照记录：旧 CPU 的机架槽位、XCVR 连线、以太网地址标签、RS-232 服务口接线、薄膜开关/跳线（如有）
- 记录旧模块序列号与固件版本（标签或软件读取）
阶段二：拆卸旧模块（约 5 分钟）
- 拆前面板/固定螺丝
- 拔掉以太网、RS-232、XCVR 互连线，每根贴标签
- 松开导轨/面板固定件，垂直拔出背板连接器，勿斜拉
- 检查背板针脚有无弯曲、氧化，压缩空气清灰，勿手摸针脚
阶段三：安装新模块（约 8 分钟）
- 戴防静电手环，从防静电袋取新 5466-409
- 核对型号与备件号：5466-409 / 70653-700 或 70653-095 一致
- 如需设置地址/模式开关，按旧模块照片复刻
- 对准扩展机箱背板防呆槽，垂直压入直到卡扣锁紧
- 恢复 XCVR、以太网、RS-232 接线，螺丝扭矩约 0.5 N·m
- 自检：☑ 型号一致 ☑ 配置一致 ☑ 接线标签对应 ☑ 卡扣锁紧 ☑ 无工具遗留
阶段四：上电测试（约 10 分钟）
- 先给扩展机箱单独上电，测 24V DC 输入（±10%）
- 观察 CPU 状态灯（具体含义以 26166 手册为准）
- 接笔记本跑 AppManager → 扫描 → 核对以太网地址、固件版本
- 下载原备份工程，进入 Run
- 做 I/O 与通讯联调：HMI 交互、XCVR 链路、控制回路手动触发
- 连续运行 ≥30 分钟无报警，写入维护日志（日期/人员/新序列号）
