描述
产品详情

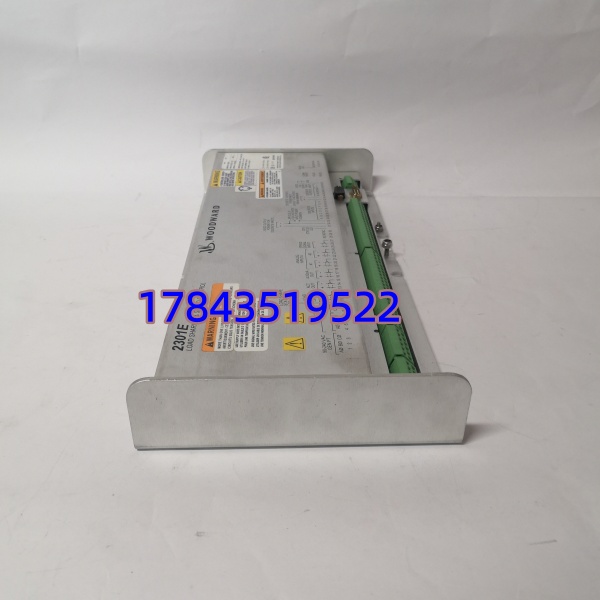

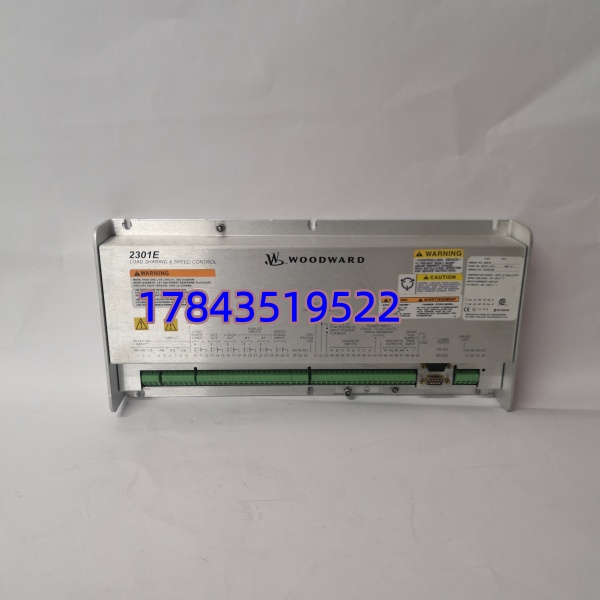

· 型号：8273-1011
· 品牌：Woodward（USA）
· 系列：2301E Digital Load Sharing & Speed Control — Ordinary Location
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Woodward 2301E Digital Load Sharing & Speed Control |
| 部件号 | 8273-1011（普通环境版，非防爆） |
| 供电电源 | 18～36 V DC（标称 24 V DC），典型功耗 <15 W |
| 测速输入 | 1×MPU 磁阻式转速传感器，频率范围 100 Hz～25 kHz（对应齿盘 60 齿时 ≈90～3600 rpm） |
| 执行器输出 | 比例电流输出 4–20 mA / 0–200 mA 或 PWM，适配 Woodward L/F/P 系列及 PISC 执行器 |
| 模拟量 I/O | 2×可配置模拟输入（4–20 mA 或 0–5/10 V）；1×可配置模拟输出 |
| 开关量 I/O | 8×离散输入（24 V DC，其中 3 路可配置 Raise/Lower/Enable 等）；4×继电器驱动输出（报警/停机） |
| 通信接口 | 前面板 RS-232（配置口，DB9）；RS-422/485（Modbus RTU 与上位 DCS 通信，DB9） |
| 控制模式 | 等速（Isochronous）/ 下垂（Droop）/ 基载（Base Load），软负载转移，自动怠速→额定切换 |
| 负载分配 | 支持多机并联有功均分（Analog Load Sharing 或 Modbus 数字均分） |
| 保护诊断 | 超速保护、传感器断线检测、故障数据记录（停机前后 16 s @ 10 ms 采样）、前面板 PWR/COM 状态 LED |
| 安装方式 | 面板/背板安装，金属机箱，端子排布局兼容 2301D，螺丝接线端子 |
| 工作环境 | -40～+70℃ 工作，-40～+85℃ 存储，5～95% RH 非凝露，IP20（机箱），符合 IEC 61000-6-2 EMC |
| 配置软件 | Woodward 2301E ToolKit 或 Control Assistant（PC 端 RS-232 连接），支持参数备份/恢复 |
| 认证 | CE、RoHS、UL/cUL（依具体批次），符合 ISO 8528-5 调速性能要求 |
产品介绍
某自备电厂老 2301D 电位器温漂导致孤网运行时频率缓慢飘移，技改换 8273-1011 后用软件设 PID 和 Droop 参数，问题彻底消失——这就是 2301E 相对上一代最大的采购价值：把原来靠旋钮手调的不确定性变成了可存档、可追溯的数字配置。它是 Woodward 专为柴油或燃气发动机驱动机组设计的数字式调速与负载分配控制器，通过 MPU 测速、PID 运算、执行器驱动闭环锁定转速，单机可跑等速模式保频率，并网跑下垂模式参与一次调频和负载均分。
商业上看，8273-1011 与老款 2301D（8273-138/140）安装尺寸和端子位置一致，旧盘柜直接原位替换不必改开孔和大部分接线，仅需通过 PC 重新下装参数（约 15 min）。短板也要说清楚：它不带内置显示（需外接 PC 或 HMI 看参数），且仅普通环境版——化工厂 Zone 2 区域请自行核对是否必须 8273-1012（防爆型），另外它不能直接驱动大扭矩液压执行器，超 200 mA 需配 Woodward EGB/UG 放大器柜。
替换与升级建议
✅ 直接替换
- 2301D 8273-138 / 8273-140 → 8273-1011（2301E）：物理安装兼容，接线大部分复用，需通过 2301E ToolKit 重新录入原 2301D 的转速设定/增益参数（不能自动继承，但可手动参照铭牌值填入），约 10–20 min 调试。
- 2301A 模拟型 → 8273-1011：可替但需全部重新布线核对 I/O 定义，老图纸不能直接沿用，改造成本高建议评估。
⚠️ 软件兼容（需确认场景）
- 8273-1012（防爆型/Hazardous Location）：固件相同、机箱带 conformal coating 及 Div 2 认证；普通机房可互代，但 1011 不能用于防爆区验收。
- 带 Modbus 选项的 2301E 变体：8273-1011 原生支持 RS-422 Modbus RTU，与 DCS 对接无需额外网关；若原系统用 2301D-EC（8273-139）带特殊总线，需确认 DCS 侧 Modbus 映射表重新组态。
❌ 硬件不兼容
- Woodward 505 / 505E（汽轮机 DEH 专用）：架构完全不同，不能替。
- 本特利/Bently Nevada 调速模块、深海 Deep Sea、科迈 ComAp 系列：物理及协议均不通。
老 2301D 已官方 EOL，现市面主要靠 8273-1011 全新或原厂测试翻新库存承接替换，建议每台主控屏多留 1 块冷备——调速器故障=机组无法同期并网，停机损失远高于备件成本。
