· 型号：SST-PB3-CLX
· 品牌：Woodhead / Molex
· 系列：SST系列
规格参数
- 产品类型：PROFIBUS DP主站通信模块（扫描仪）
- 适用平台：Allen-Bradley ControlLogix 1756机架；也兼容Honeywell PlantScape系统
- 槽位宽度：单槽模块，可安装于机架任意槽位
- 每机架最大安装数：8个模块
- 支持DP从站数：最多125个
- 每从站数据量：122 Words输入 + 122 Words输出
- 总数据空间：1984 Bytes输入 + 1968 Bytes输出
- 波特率：9.6kbps、19.2kbps、31.25kbps、45.45kbps、93.75kbps、187.5kbps、500kbps、1.5Mbps、3Mbps、6Mbps、12Mbps
- 通信接口：1×9针D-sub母座（PROFIBUS DP）
- 支持协议：PROFIBUS DP-V0、DP-V1
- 背板电流：850mA @ 5V DC；1.75mA @ 24V DC
- 工作温度：0℃ ~ 60℃（标准）/ -40℃ ~ 85℃（宽温型）
- 认证标准：CE、UL、cUL、Class 1 Div 2
- 重量：约0.43kg
- 原产地：加拿大
产品介绍

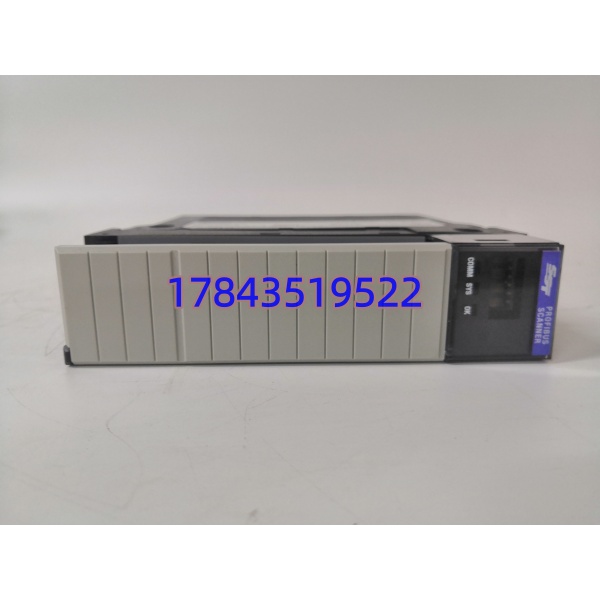

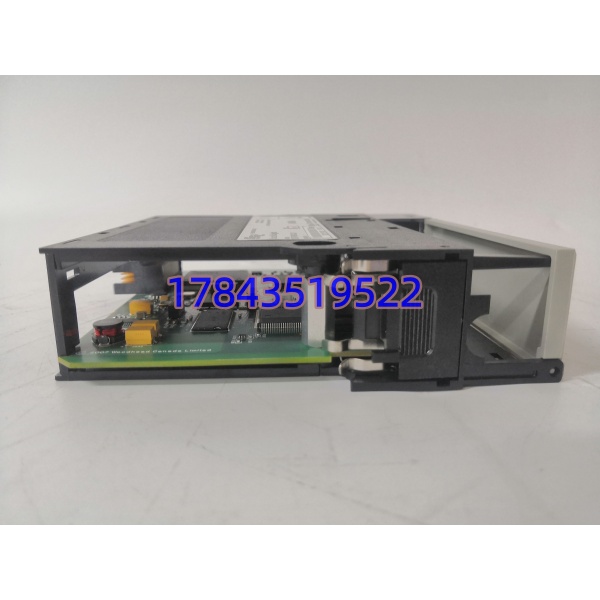

SST-PB3-CLX是Woodhead（Molex旗下品牌）为罗克韦尔ControlLogix平台设计的一款PROFIBUS DP主站通信模块，产品全称SST-PB3-CLX-RLL。它的核心任务是解决ControlLogix系统无法原生接入PROFIBUS网络的“通信孤岛”问题——把ControlLogix控制器和西门子、ABB等品牌的PROFIBUS设备（变频器、远程站、仪表）接到同一条总线上。
坦白讲，这模块在跨品牌集成项目里是个“刚需件”。ControlLogix本身不支持PROFIBUS协议，你不可能拿1756的机架直接挂西门子的ET 200站。SST-PB3-CLX就扮演“翻译官”角色——它插在机架槽位里，跑在ControlLogix背板上，把PROFIBUS数据映射到RSLogix 5000的标签里，工程师像操作本地I/O一样读写远程设备数据。有一点要注意，这模块是Molex的，不是罗克韦尔原厂出的，但属于罗克韦尔Encompass合作伙伴的产品，兼容性有保障。
应用场景与行业案例
痛点切入：
搞系统集成的，最怕甲方现场既有AB的PLC又有西门子的远程站，两边设备没法通信。换掉一边的硬件不现实，加网关又有协议转换延迟和单点故障风险。SST-PB3-CLX就是这种场景下的“救命稻草”——直接插在ControlLogix机架里，不用外挂箱子，不用额外供电，配置好就能跑。
典型场景：
- 汽车焊装车间——混线控制系统集成： 主控是ControlLogix，但现场有西门子ET 200M远程站、ABB机器人伺服驱动器（ACS880）等PROFIBUS设备。SST-PB3-CLX做为主站扫描所有从站，实现节拍同步和故障联锁。
- 水处理厂——泵站PROFIBUS仪表接入： 分布在泵房的压力变送器、流量计、电动阀门执行器都是PROFIBUS接口，通过统一接入中控室的ControlLogix系统，省掉大量硬接线和I/O模块。
- 冶金——轧线传动系统集成： 轧机主控是ControlLogix，传动装置用的是西门子6RA80或ABB DCS800直流调速器，走PROFIBUS通信。模块支持DP-V1协议，可读写调速器的参数和诊断数据，方便维护。
- 制药——老系统扩容改造： 原ControlLogix系统需要接入一批新的PROFIBUS仪表，但机架I/O槽位已满。替代原有的ProSoft网关，在维持原程序不变的前提下搞定PROFIBUS网络扩容。
真实案例：
有个做汽车白车身焊接的项目，主控用AB ControlLogix，焊机控制器和机器人都是西门子和ABB的。原方案是外挂一个PROFIBUS网关，柜子里多了一个箱子、多了一路电源、多了一个故障点。调试的时候发现网关转发数据有几十毫秒延迟，导致焊枪动作跟不上机器人轨迹，节拍跑不起来。
后来换成了，直接插在1756机架上，数据映射到控制器标签里，延迟从几十毫秒降到跟本地I/O差不多。那个项目的电气负责人后来跟我讲：“这种在槽模块比外挂网关靠谱多了，少了一个箱子就少了一条故障链。而且配置工具用起来还算顺手，把GSD文件导进去，把从站地址设好，基本上一次过。”
