描述

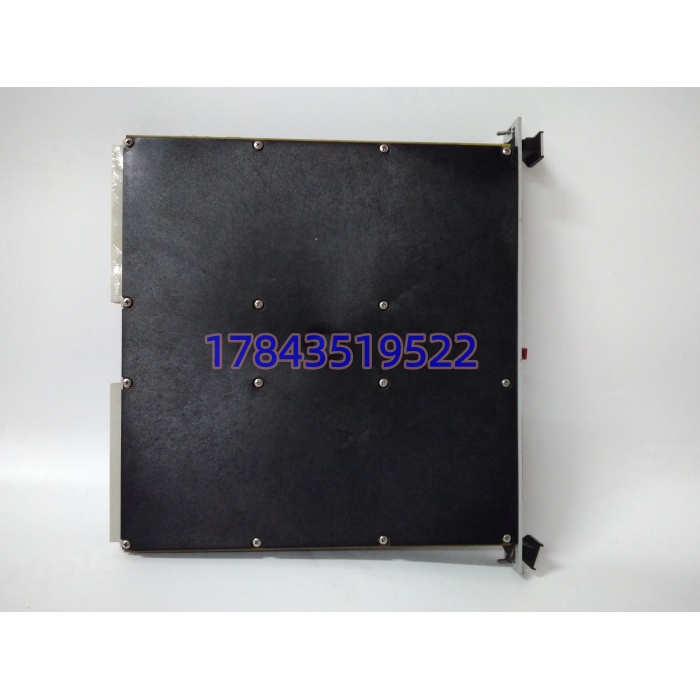

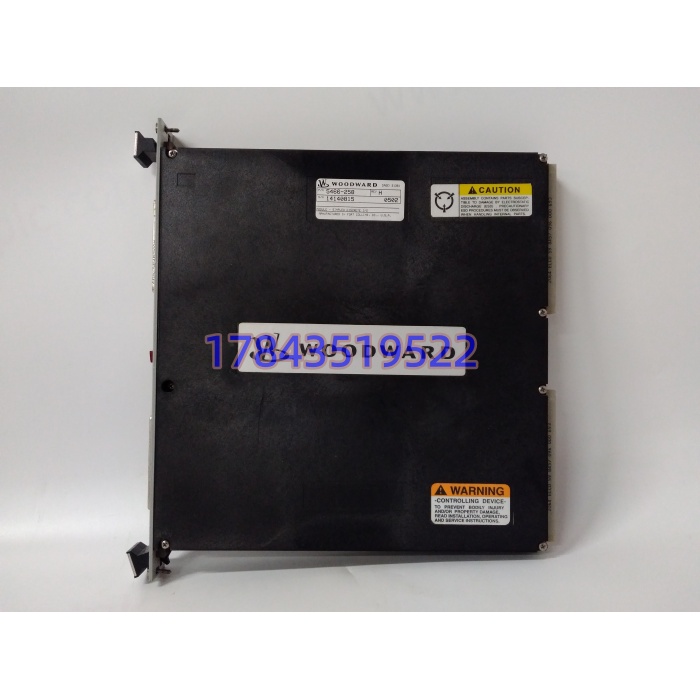

产品详情
· 型号：5466-258
· 品牌：Woodward
· 系列：MicroNet / MicroNet Plus（HDD 离散 I/O）
规格参数

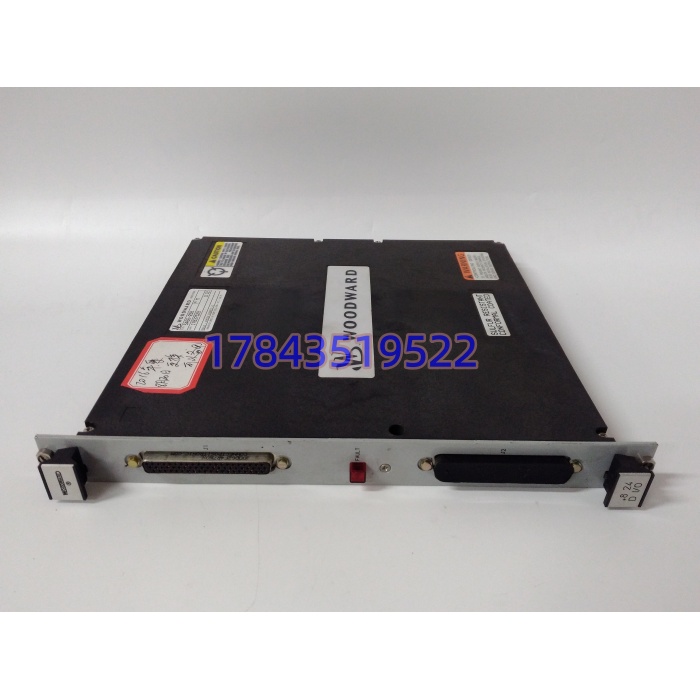

| 参数项 | 规格描述 |
|---|---|
| 模块定位 | MicroNet 高密度离散 I/O 模块（HDD / High Density Discrete） |
| 适配系统 | Woodward MicroNet、MicroNet Plus、Vertex-Pro、NetCon 汽轮机/燃机/压缩机控制系统 |
| 订货号 | 5466-258（HDD 系列，258 为修订标识；后续 HDDIO 替代件为 5466-1050/1158 等） |
| 离散输入 | 48 路独立，光电隔离，18–32 VDC 现场供电（典型 24 VDC），每路带状态 LED |
| 输入类型 | 干接点（限位开关、压力开关）或湿接点（有源 24V 信号），支持反极性保护 |
| 离散输出 | 24 路独立，固态晶体管（MOSFET），0.5–2 A/通道 @24 VDC（依负载类型降额） |
| 输出保护 | 过流/短路/过热保护，自动恢复；感性负载需外接续流二极管 |
| 扫描周期 | ≤ 5 ms（全 48 入 24 出一轮扫描），满足汽轮机阀门快关时序 |
| 供电架构 | 内部控制电由 MicroNet 背板 5 VDC 供给；现场侧 I/O 电源经 FTM 端子独立引入（必须外供 24V） |
| 隔离耐压 | 现场侧↔逻辑侧光电隔离 ≥1500 VAC；通道间共地（依 FTM 分组） |
| 指示 | 前面板 48 入+24 出 状态 LED + 模块 Fault LED（红） |
| 热插拔 | 支持机架带电插拔（背板总线握手重协商，<100 ms 恢复，不影响其他槽位） |
| 配套端子 | 必须配专用 FTM（Field Terminal Module）接线端子箱，模块本体无现场接线端子 |
| 安装 | MicroNet / Vertex-Pro 机架标准 I/O 槽位（非 DIN 单卡、非 VME 通用槽） |
| 工作温度 | 0…+55 ℃（机柜内；商家标 -40…+85 多套宽温工业 PC 参数） |
| 认证 | CE / UL / CSA / ATEX/IECEx（Class I Div 2）、DNV/GL/LR 等船级社认证（依版本） |
| 尺寸重量 | 标准 MicroNet 模块尺寸（约 233×160×25 mm），0.6–0.9 kg |
| 生命周期 | 已停产（Obsolete）。原厂推 HDDIO 新系（5466-1050/1158 等）替代，但老架延寿仍可按 NCNR 返单或走升级路径；二级市场库存/翻新/拆机件为主 |
产品介绍
从 E 维护者视角切：5466-258 是 MicroNet 机柜里”把现场几十个开关一口气扫完”的那张网。汽轮机调门限位、遮断电磁阀反馈、润滑油压低开关、盘车啮合信号……48 个 DI 一口气吃掉，24 个 DO 一口气甩出去。它不像模拟量卡那样岁月静好，而是每天几千次地确认”阀到底没””压力到了没””跳闸回路通不通”。现场实测发现，不少厂把 5466-258 和 5466-316（模拟组合 I/O）混着叫”Woodward 5466 卡”，采购单写”5466 ×1″结果买回 316，插上去 AI/AO 通道映射全乱，因为 258 是纯离散、316 是 8AI+4AO+4DI+4DO 混合，两者背板寄存器地址完全不兼容。
严格来说，5466-258 的 5 ms 扫描周期是汽轮机快关逻辑的关键保障。主汽门关闭指令从 CPU 下达到 DO 吸合，加上继电器/电磁阀机械延时总共不到 200 ms，如果 I/O 扫描慢到 50 ms，整个跳闸链就松了一拍。供应链价值算账：一块 5466-258 贸易商喊 8000–35000 元落差在是不是原厂 HDD 标、光耦批次是否老化、DO MOSFET 导通压降是否超标；但一次汽轮机超速遮断因 DO 拒动延迟 150 ms，叶片碰伤检修费够买五十块。ABC 进 A 类，冷备必须”5466-258 本体 + 配套 FTM 端子箱 + 同规格保险丝”整套封存，别只买裸卡。
应用场景与库存策略
离散 I/O 最阴的故障不是不动作（不动作好查），是”DO MOSFET 导通压降从 0.3V 漂到 1.8V，电磁阀线圈电压从 24V 掉到 22.2V，阀体动作变慢 30 ms，仪控盯 DCS 趋势不盯阀体实际关闭时间，等超速试验时遮断晚了半拍才反推到 5466-258 老化”。
- 火电汽轮机 EH 油系统（MicroNet 机架 5466-258 管主汽门/调门限位、遮断电磁阀、EH 油压开关）：非它不可，5 ms 扫描是快关逻辑底线；建议每面 MicroNet 机架按”在线槽位数 ×1 冷备”备，且同 258 修订封存。
- 燃气轮机 Mark VI 升 MicroNet 过渡架（老 GE 架退役、Woodward 接管控制）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 5–10 天，原厂 NCNR 12–24 周。
- 压缩机防喘振控制（24 路 DO 驱防喘阀，要求 ≤10 ms 响应）：Last-time-buy 按在线机架槽数 ×1.5 吃进，DO 通道比 DI 更容易因感性负载拉弧老化，别按 10% 保守备。
- 海上平台透平（盐雾+震动）：建议 5466-258 与 FTM 端子箱、DO 输出续流二极管一并备，单换卡不备端子和吸收回路等于半备。
- 核电辅助汽轮机（监管留痕）：冷备件 SER 段与在线同批次，258 修订必须一致，跨批被审计挑刺。
某个项目里碰过这样一档：沿海电厂 #2 汽轮机 MicroNet 架，一块 5466-258 的 DO 通道 12 驱动主汽门遮断电磁阀，因 EH 油系统微漏导致电磁阀线圈长期工作在 22.5V（额定 24V），MOSFET 导通压降逐年爬升。超速试验时转速到 3360 rpm，CPU 发遮断令，DO 吸合但电磁阀行程不到位，遮断延迟 180 ms，末级叶片碰伤。拆卡看第 12 路 MOSFET 表面微裂，导通压降到 2.1V，从备件柜取同 5466-258 换上，之后把”DO 通道导通压降季度测试”纳入防喘/超速保护定期试验，每季度用精密电压表测每个 DO 带载下的压降。再没在超速试验时抓瞎。
