描述
产品详情

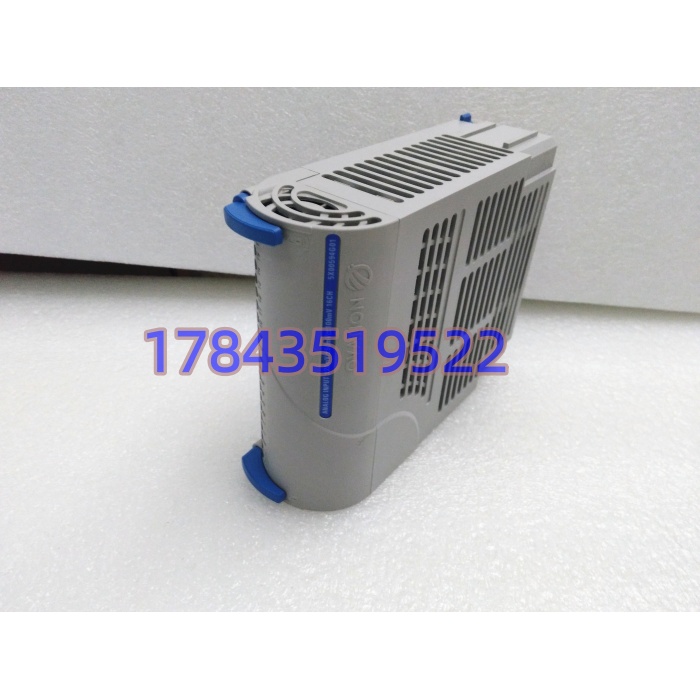

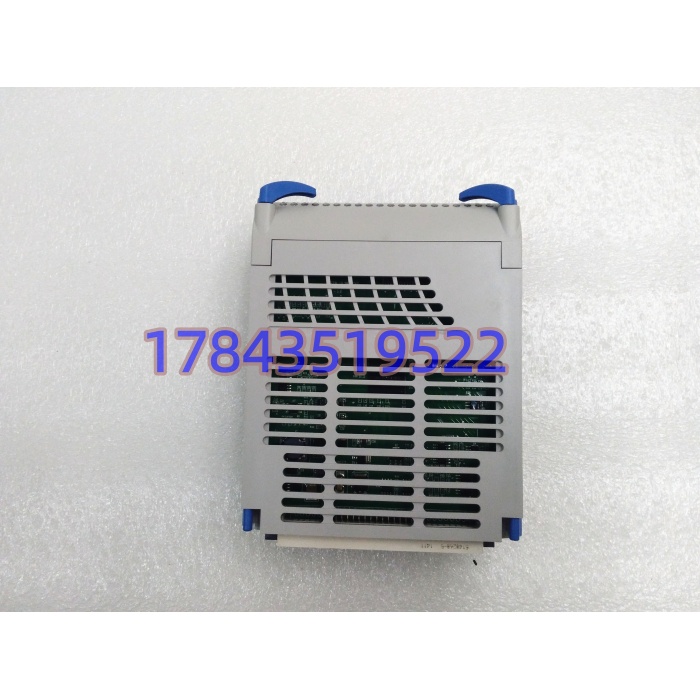

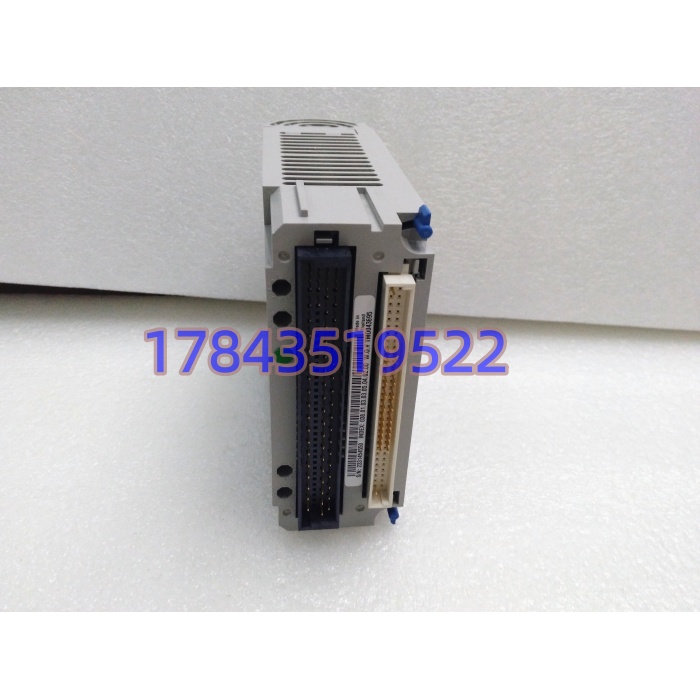

· 型号：5X00594G01
· 品牌：Westinghouse（西屋，现归 Emerson Ovation 遗产体系）
· 系列：Ovation™ DCS Analog Input (EMOD)
技术参数
- 产品型号：5X00594G01（Emerson 接管后新命名 AI 件，与老西屋 1C31166G02 类 AI 卡功能对等，非 DO、非通信卡——渠道页标 DO/以太网的多是借号误写）
- 模块定位：Ovation I/O “三件套”中的 EMOD（电子模块），插机笼槽位，配 AI 专用端子底座（如 5X00497G01 类 I/O Base 或 1C31xxx PMOD 变体）和前端可插拔端子排组成完整 AI 单元
- 输入通道：16 路（单端/差分依底座定，通常每 8 通道一组共模）
- 输入信号：4-20mA（两线/三线）、0-10V DC、0-5V DC、1-5V DC，软件组态切换
- ADC 分辨率：16 位
- 测量精度：±0.1% of Span（25℃典型），温漂约 30ppm/℃
- 更新率：250ms / 全通道扫描（部分资料标 250Hz 采样系单通道峰值，组态级刷新以 250ms 为准）
- 隔离耐压：通道组↔背板 500VAC 最小（多数资料标 1500VAC），组间隔离依底座定
- 输入阻抗：电流档 <250Ω（典型 150Ω 旁路），电压档 >1MΩ
- 状态指示：全局 Power/Com Fault + 分组通道 LED（或全局 OK 灯，依硬件代次）
- 供电：Ovation 背板 24VDC（逻辑侧 5V 由背板变换），典型功耗 <10W
- 热插拔：支持 Ovation 冗余机架在线更换（Station 侧需启用 EMOD 自识别）
- 工作温度：0°C ~ +60°C（满精度，渠道常宣传 -40~70℃宽温系库存商泛标，按原厂 0~60 设计更稳）
- 存储温度：-40°C ~ +85°C，5~95%RH 非冷凝
- 安装形态：单槽 Ovation I/O 机架插卡（IP20 机柜内）
- 物理尺寸：约 125×51×200mm（厚度同 1C31 系列 EMOD），重约 0.53kg
- 合规：CE / UL，IEC 61000-6-2 EMC 参考
产品介绍
从电厂汽包水位三取中、给水泵进出口压力并接的痛点看，老 1C31166G02 类 8 通道 AI 在辅机岛点数爆炸时占槽太狠，后期 Emerson 把同功能件重新发料为 5X00594G01 顶上——16 通道单槽，把变送器 4-20mA 经 16 位 ADC 送 Station，和 1C31129G03（AO）混插一机架就是“16AI 采工艺 + 4AO 发调节”的经典火电辅网对。严格来说，5X00594G01 这个号在淘宝/1688页面里被渠道商用烂了：同一串字符今天标 16AI、明天标 32DO、后天标以太网卡，根子是卖家拿“5X00 开头=Emerson 新料号”的模糊认知碰瓷。在某个水处理提标项目里碰到过，采购单写 5X00594G01，到货开箱是 32 通道 DO（5X00500G01 类），端子排插不进 AI 底座，白等清关两周。所以下单必须把“16AI 4-20mA 非 DO 非 COM”写进合同附件。
这块 AI 卡的采购逻辑是“Ovation 老站保型扩容”：西屋老站用 1C31166G02，Emerson 后期站用 5X00594G01，两者在 Station 组态里描述符不同但信号链路对等，迁移时若机架固件够新可直接认 5X00594G01。必须泼冷水——它不带 HART 解调（想读阀门 DD 得走 AO 侧 HMU 或外挂 HART 多路器），且 250ms 刷新率跑不了高速振动频谱（那种得用 5X00070G04 毫伏级高速 AI）；现场若把热电偶直接裸接不配冷端补偿底座，温度会漂 2~3℃。交期上 Emerson 该件处 Active 尾段转 EOL，国内库存 1~3 天调拨，欧仓 Surplus 2~4 周，质保店铺 6~12 个月，建议要求卖家做 16 通道带 250Ω 电流源满量程扫描 + 断线注入测试视频，条款写死“到货实为 DO/通信卡可退”。
替换与升级建议
✅ 直接替换
- 5X00594G01 同型号：EMOD 引脚、EEPROM 描述符、ADC 标定一致，热插拔或停机更换后 Station 自动识备，原 AI 底座不动。工作量=换卡 10 分钟。成本=单 EMOD 价。
- 1C31166G02（西屋老 16/8 通道 AI）：功能对等，插槽兼容，老西屋机架首选直替；若 Emerson 后期机架固件不认 1C31 老描述符，则反向用 5X00594G01 替 1C31166G02 更顺。
⚠️ 软件兼容（需改组态/降通道）
- 1C31189G01（8 通道 AI）：物理插槽兼容，但通道数减半，替 5X00594G01 进原 16AI 组态会报“通道越界”，需在 Station 里把该槽重定义为 8AI 并改点表映射。工作量=工程师 1 小时改组态。
- 5X00500G01（32DO 件，常被误关联）：功能完全反向，绝不能直接替 AI。若原机架误采购成 5X00500G01，必须退换，硬插 AI 底座物理端子都对不上。
❌ 硬件不兼容
- 1C31129G03（AO 卡）或 5X00070G04（mV 高速 AI）：AO 方向反，mV 卡前端调理不同，底座（PMOD 1C31132G01 vs AI 底座）不通用。Ovation 16AI 4-20mA 场景只能锁 5X00594G01 或 1C31166G02，无跨功能软替代；标错成 DO/通信卡属采购错误不是兼容问题。
