产品详情

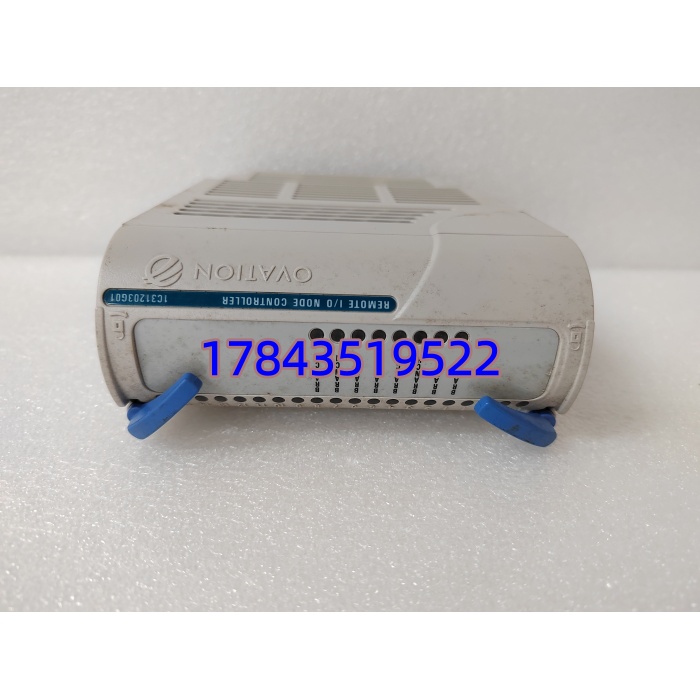

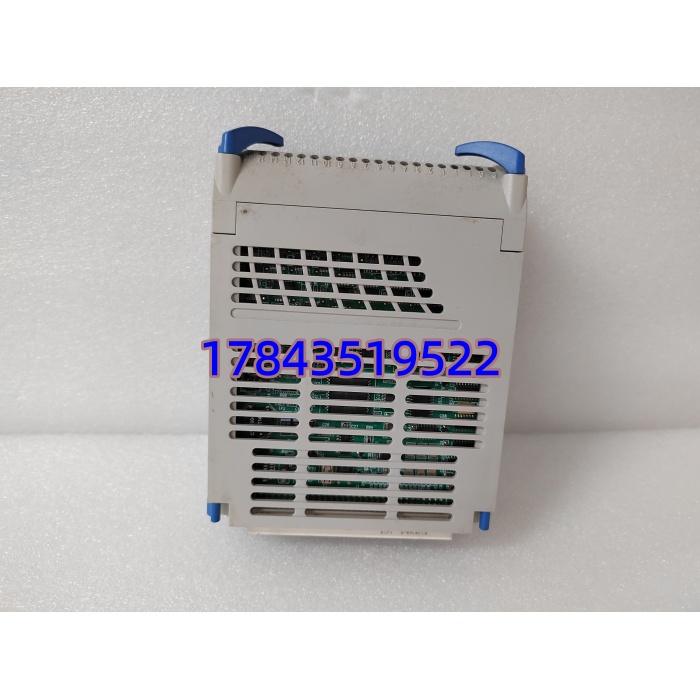

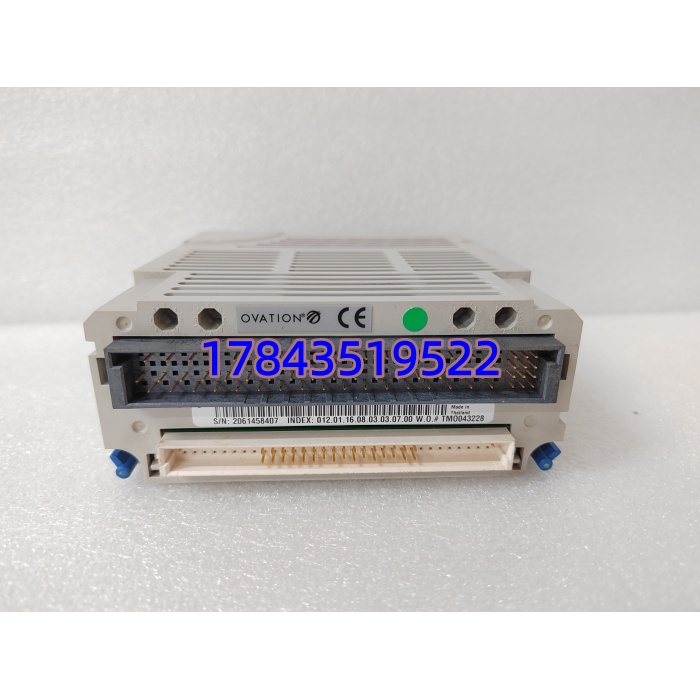

· 型号：1C31203G01
· 品牌：Westinghouse / Emerson（Ovation DCS）
· 系列：Ovation 1C31xx I/O Module Series
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Emerson Ovation 32-Channel Digital Input Module (1C31203G01) |
| 兼容系统 | Emerson Ovation Distributed Control System（原 Westinghouse Ovation） |
| 模块类型 | 高密度数字量输入（DI），需配 Ovation 终端板（Typical: 5X00062G01 或同类） |
| 输入通道 | 32 路独立 DI，分 4 组，每组 8 通道共用一个公共端（COM） |
| 输入信号 | 24 VDC 湿接点（Sink/Source 依接线），兼容现场 NPN/PNP 干接点 |
| 逻辑电平 | ON（True）: ≥15 VDC @ 标称 24V；OFF（False）: ≤5 VDC |
| 输入阻抗 | 典型 3~5 kΩ（依 Ovation 版本），限流约 5~7 mA/通道 |
| 电气隔离 | 通道组↔系统逻辑地 500 V AC（1 min），通道组间通过公共端隔离 |
| 扫描/更新时间 | 典型 < 20 ms（由控制器 I/O 扫描周期决定，模块响应 < 1 ms） |
| 状态指示 | 前面板 LED：Module OK（绿）、Fault（红）、每通道/组状态（依机架固件版本） |
| 诊断功能 | 板载电源/通信自诊断，断线/短路可上报（需 Ovation 工程组态启用） |
| 热插拔 | 支持在线更换（需系统已配置该槽位，插回自动重初始化） |
| 背板供电 | +5 VDC（典型 ≤ 0.8 A）由 Ovation I/O 机架背板提供 |
| 安装方式 | 插入 Ovation 标准 I/O 机架（如 1D51201G01），前端锁紧杆固定 |
| 工作环境 | 0 ~ +60℃（运行），-40 ~ +85℃（存储），5~95% RH 非凝露 |
| 认证标准 | CE / UL / cUL，符合 IEC 61000-4 EMC，API / IEEE 472 参考（电厂应用） |
产品介绍
电厂大修做 FSSS（炉膛安全监控系统）通道测试时发现某块 DI 卡 8 个点全不响应——十有八九是 1C31203G01 这组公共端对应的光耦烧了（现场感应雷通过长电缆串入），直接整块更换最快。这块卡是 Ovation DCS 最常用高密度开关量输入模块，采集电机运行反馈、阀门限位、就地急停按钮、保护继电器报警触点等二进制状态，经背板送控制器参与顺控和联锁逻辑。
严格来说它必须搭配正确终端板使用——最常见是 5X00062G01（34-pin 带状电缆引出 32DI+电源），若你机柜里原配的是 AO/AI 类底座（如 5X00058G01）则不能混用。早期西屋原产批次和 Emerson 贴标批次电气完全兼容，互换只需在 Ovation Developer Studio 确认槽位类型设为”DI 32pt 24VDC”然后下装 I/O 配置。不适合用作模拟量或 SOE 高速时间戳采集（SOE 需用 1C31205G01 类专用模块）。
替换与升级建议
✅ 直接替换
- 1C31203G01 ←→ 同型号（Westinghouse 老标 / Emerson 新标）：直接热插拔，Ovation 工程数据库无需改动，插回自动联机。工作量 < 5 min（含下装确认）。
- 早期西屋 Ovation 1C312xx DI 同规格版 → 1C31203G01：物理及电气兼容，确认终端板型号一致即可。
⚠️ 软件兼容（需核对底座/组态）
- 1C31204G01（16-Channel DI）→ 1C31203G01（32-Ch）：槽位宽度相同但通道数不同，若原工程组态为 16-Ch DI 需修改为 32-Ch 并重新分配 I/O 地址，工程量约 30 min + 停机下装窗口，且需确认现场接线与终端板匹配 32 点。
- 若原用 1C31203G01 想降配为 1C31204G01 同理——须改组态且空余通道不接线。
❌ 硬件不兼容
- 1C311xx 系列模拟量/AO 卡与此 DI 模块引脚定义不同，底座也不通用，不能替。
- DeltaV / Fisher / Provox 系统 I/O 卡与此完全无关，勿混淆订购。
若无同代库存通常靠渠道调货（部分代理商有 New Surplus）。建议发我现场所用终端板型号（如 5X00062G01）二次确认。
