产品详情

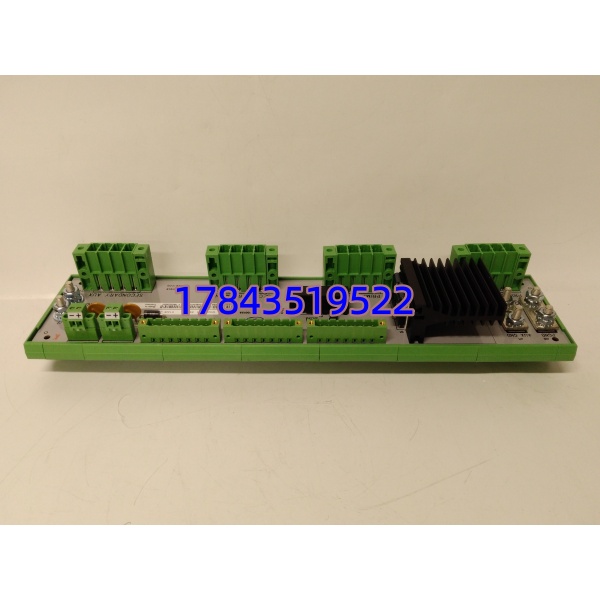

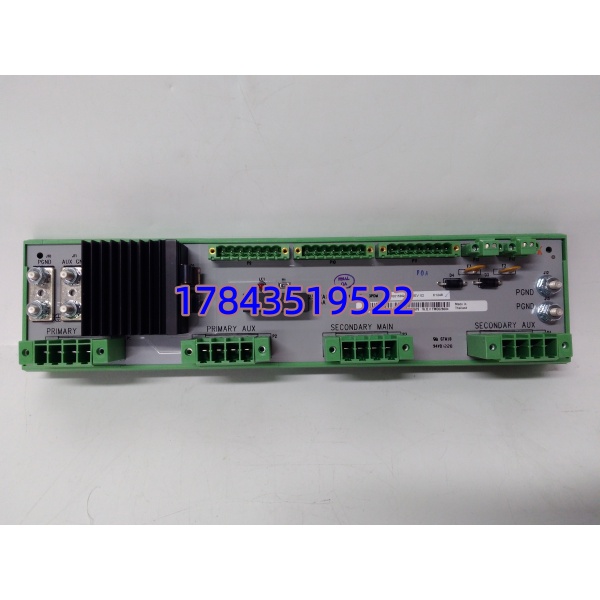

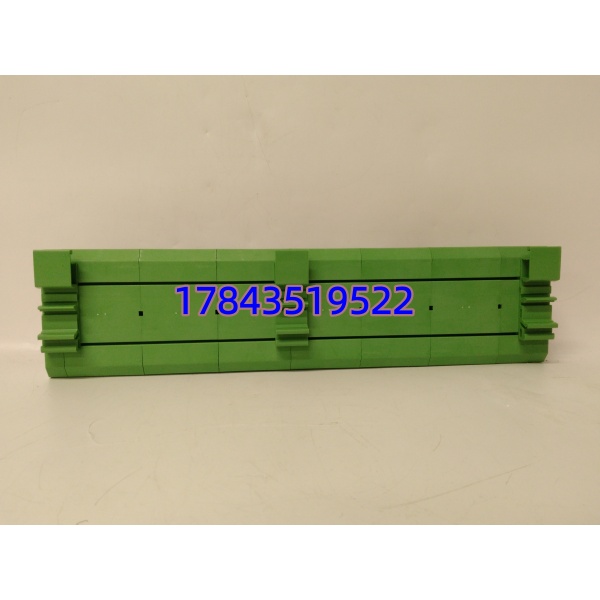

· 型号：5X00489G01（Emerson Ovation Part No. / Westinghouse Legacy PN）
· 品牌：Emerson Automation Solutions（继承自 Westinghouse Turbine & DCS 业务）
· 系列：Ovation™ DCS — Local Control Module (LCM) I/O Family
规格参数
- 产品类别：Ovation LCM 数字量输入模块（Discrete Input Card, 16 Channel）
- 适用系统：Emerson Ovation DCS（LC 型控制器机架 OC4000/OC6000 系列），可混用于本地或远程 I/O 站
- 通道数量：16 路独立 DI（通常分组 8+8 共地，公共端 COM 成对）
- 输入类型：干接点 / 无源触点（机械开关、继电器 NO/NC）
- 额定电压：典型 125 VDC 灵敏（阈值约 85–145VDC 认态”1″），部分版标 48VDC 兼容——采购前必须核对原卡铭牌电压版本，混用可能不识别或误动
- 输入电流：约 2–5 mA @125VDC（依版本）
- 接通电压阈值（Von）：≥ 85 VDC（125V 版），典型释放 ≤ 40 VDC
- 滤波/消抖：软件可组态 0–500 ms（去抖动防抖动）
- 隔离方式：光电耦合每通道组隔离（通道对系统背板 ≥1500Vrms），通道组间共 COM
- 状态指示：每通道 LED（亮=闭合），Module Health / Com LED
- 安装方式：插 Ovation LCM I/O 槽位（带导引导轨 + 锁紧杆），与端子块配合（通常 TB 或 TBX 型端子块需匹配电压版）
- 配套端子块：需与输入电压对应版本（125VDC 端子块不能混用 24VDC 版——线号不同），常见如 1C31107G01（125VDC DI TB） 需核对
- 在线更换：支持（Hot Swap / On-line Change），插拔时模块 LED 应先观察再拔——系统会产生 IOM Changed 报警需确认
- 工作温度：0℃～+60℃（控制室），-20℃～+70℃ 存储
- 相对湿度：5%～95% RH 无冷凝
- 尺寸/重量：约 160×115×25 mm / ≈0.2 kg
- 认证：CSA / UL / CE（随 Ovation 系统）
- 备注：5X 开头属 Westinghouse 传承 10 位物料编码，Ovation 新命名有时转 1C31xxx 系列但 5X 仍可查——不同后缀（G01/G02…）可能指硬件 Rev 或 Firmware ID，换新尽量买相同
产品介绍
（从停机损失视角切入——某 300MW 机组引风机事故跳闸电磁阀状态点进 Ovation DI 卡，因卡件老版光电耦渐退致偶发”反馈丢失”造成顺控超时闭锁，运行人员强行切手动才没跳机。查为 5X00489G01（125VDC 版）一片通道组微漏电超标，这种退化万用表测不出来只能看通道扫描状态或做 IOM 自诊断。）
5X00489G01 在 Ovation 架构里就是现场开关量状态的”眼睛”——16 路干接点经过光电隔离送 LC 处理器，参与 MFT/ETS 联锁、马达顺控步序、设备状态显示。严格来说它只认电压阈值不提供源（现场需外供检测电压，通常取柜内 125VDC 或 48VDC 经分压电阻），换卡后需在 Ovation Administrator 做 Point Check / Force Check 确认所有点位状态与现场实际一致（尤其 ETS 停机类点建议强制核对）。有一点要注意：125VDC 版和 48VDC 版外观极像但内部分压不同，买错插上要么点不亮（过压版接 48V）要么光电耦过驱动老化加速（低压版接 125V 可能还能通但有风险），必须核对原卡铭牌 “125V DC” 字样。
库存经理视角属 A类关键 I/O——Ovation 站通常几十个 DI 卡分散，单卡故障只影响局部但不排查快速易成 MFT 隐患者。我管的电厂做法：按同型 Ovation 站 DI 卡总数每 20～30 块备 1 件冷备（按电压版本分 125V/48V 各备），且端子块按 10:1 备（端子块便宜易坏——弹簧疲劳）。若收到 Emerson Component Obsolescence Notice 按在役 LCM 数做 Last-time-buy（通常 N÷15 向上取整 +1）。
应用场景与库存策略
痛点切入：
Ovation DI 卡失效很少全死，多表现 1～2 个通道组”假开/假闭”或扫描时通时断——某电厂给水泵备用投入逻辑因 #2 卡 Ch9-10 反馈抖动致自动启备用泵误判，运行没跳机但暴露备件缺口。原厂 5X00489G01 部分 Rev 已 Limited Availability 交期 12 周起。
典型场景与备货建议：
- 300/600MW 火电工控 Ovation 系统（引/送/一次风机、汽机 ETS 监视点）——DI 卡量大面广，建议按电压版（125VDC 最常见电厂）每 25 块同型 DI 卡备 1 件冷备件；ETS 关键跳闸监视点所在卡建议单独标识并在相邻柜留 1 件可即时更换。
- 核电/水处理 Ovation 远程 I/O 站——分散布置建议中心库房集中备按 N÷20 备，现场不散备占用资金；RIO 柜同时多备对应电压版端子块（TB）。
- 老 Ovation 系统延寿（LC 早期版）——若 LCM 背板+Ethernet 模块整体进入 EOL，建议借大修评估升级到 Ovation MD（Modernization Drop-in）保留 I/O 端子布线——属改造 CAPEX 非单纯 MRO，提前 2～3 年规划。
真实案例：
南方某 330MW 机组 Ovation 系统 #3 引风机 DI 卡（5X00489G01 125V 版）年检发现 Ch5-8 偶尔 Scan Error，Force Test 时好时坏——光电耦边缘失效。库房有 1 件翻新版（测试好，标签标”125VDC 版”）。Ovation 在线拔旧→插新→系统报 IOM Changed → Confirm → Point Check 逐点核对（重点 ETS 类强制/释放状态与现场开关位置一致）→ 全 OK 后关闭报警。全程不停机（利用 Ovation Hot Swap），工艺无感知。事后按建议追加 Last-time-buy 第 2 件 + 每站按 1C31107G01 端子块 10:1 备。
