描述
产品详情

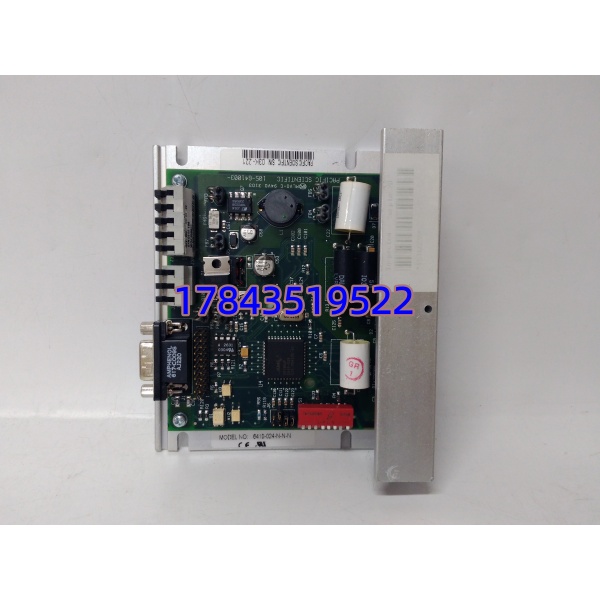

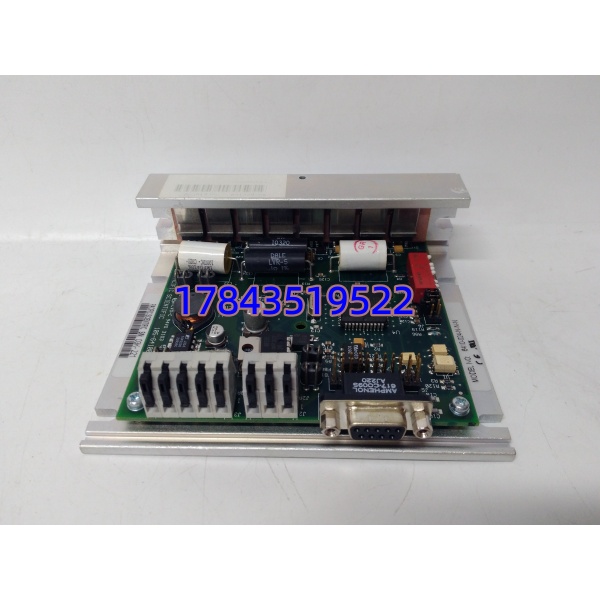

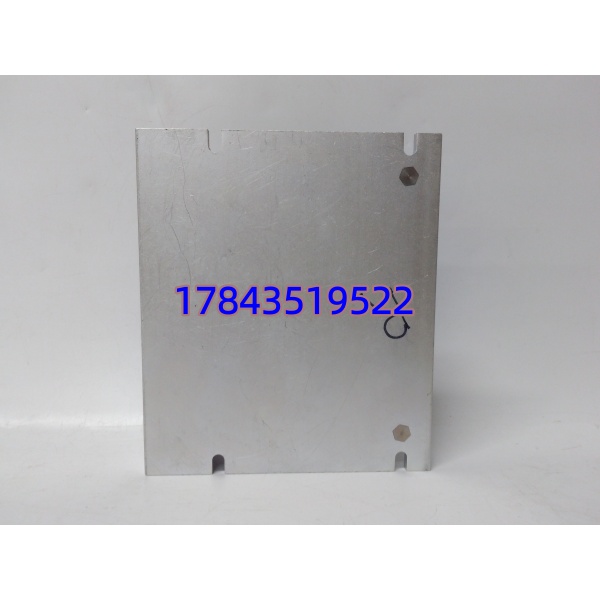

· 型号：6410-024-N-N-N（6410 系列，-024=24V nom input version，N-N-N 表示无附加信号触点/涂层等）
· 品牌：Westinghouse / Emerson (Ovation DCS Product Line)
· 系列：Ovation — System Power Supply Module (for I/O Racks / Controller Racks)
规格参数
| 项目 | 说明 |
|---|---|
| 产品型号 | 6410-024-N-N-N（Emerson 老标），等效新 P/N 常标 1X00691H000 / 1X04141G01（依功率 120W/200W 版） |
| 输入电压 | 18–32 VDC 或 85–132/176–264 VAC 50/60Hz（依具体 -024 指 DC输入 或 -120/-240 指 AC——现场最常见 -024=24VDC 入 或 -120=120VAC 入，购前核实原铭牌！） |
| 输入电流 | 典型 5A@24VDC 满栽（依输出功率） |
| 输出 — 主逻辑 | +5 VDC ±2%，典型 15A（75W），供 Ovation I/O 背板逻辑、电子模块 |
| 输出 — 辅助现场 | +24 VDC ±5%，典型 2A（48W）— 部分版本无此路或做现场配电经端子排外供 |
| 总输出功率 | 典型 120W（6410 标准）/ 200W（大版 6420 系列），依具体型号 |
| 冗余支持 | 可双电源并机安装于相邻槽（或独立机箱并机），自动均流 ±5%，任一台故障另一台承全载 |
| 保护功能 | 输入反极性保护(DC 版)、输出 OVP/OCP/短路打嗝、过温关断自恢复 |
| 状态指示 | PWR（输入 OK）、+5V OK、+24V OK（若提供）、FAULT LED |
| 冷却 | 自然对流（带散热翅片），部分高功率版带温控风扇 |
| 安装方式 | 插 Ovation I/O 机架专用电源槽（通常 Slot 最左/右）或 DIN 轨独立安装供多机架（依系统架构） |
| 连线方式 | 螺钉端子（输入 L/N/PE 或 +/- ，输出 5V/24V/GND 至背板总线及/或现场配电端子） |
| 工作温度 | 0℃ ～ +60℃（控制柜内），存储 -40～+85℃ |
| 湿度 | 5%～95% RH 非冷凝 |
| 尺寸(模块) | 约 130×100×40 mm（依版本，单槽或 2slot 宽电源单元） |
| 重量 | ≈0.6–1.0 kg（依功率） |
| 认证 | CE、cULus、FM Cl I Div 2（部分版本） |
| 配套机架 | Ovation I/O Base 5X00010G01（需确认电源槽定义匹配——6410 专为 Ovation 设计，WDPF 用不同电源 1C31221G01 等不可混） |
| MTBF | >100,000 hrs（典型计算值 @40℃） |
产品介绍
（采用历史生命周期验证切入）
Ovation 柜电源是”平时不理它，坏时全线趴窝”的典型——6410-024 平均寿命 10～14 年，常见死因是直流输入侧滤波电容干涸致 +5V 跌落（I/O 模块陆续掉线报 “Module Not Present”）或风扇轴承卡（带风扇版）。它跟之前问的 3721/AO 卡不同：电源挂掉 = 整机架 ALL I/O 失电 = DCS 点全坏 Quality，严重时控制器也失电（若控制机架共用此电源且无 UPS 侧供电）。冗余配置（双 6410 并机）是标准做法——一套坏另一套全载运行不中断。
库存建议：按每 Ovation 控制/I/O 柜电源类型备 1 件冷备（同输入电压版本！），归入 A+ 类（比 I/O 卡更高优先级）。特别注意 -024(DC 24V 入) 与 -120(AC 120V 入) 物理兼容但电气不互换——买前核对原铭牌 INPUT SPEC，插错可能不启机或损输入级。
应用场景与库存策略
痛点切入：
电厂 #1 机组 Ovation I/O 柜 A 系 6410-024 电源 RUN 灯灭——测输入 24VDC 正常但 +5V 输出 0.8V→判内部 DC/DC 失效。B 系冗余电源接管全载（温升微升）但无冷备，等件 8 工作日影响调峰待命。事后按建议购同输入版本 NOS 件做 A+ 类冷备，半年后邻柜同源故障直接更换未停线。
典型场景与备货建议：
- 火电/核电/大型化工 Ovation DCS 系统——每台 Ovation I/O 或控制机架配双 6410 电源 → 备 1 件同输入版本（-024 或 -120 依现场）冷备，归入 A+ 类关键备件（年审上电抽检）。
- 单电源配置（老改线/小系统）——无冗余时影响更大，最低备 1 件且计划加冗余电源改造（若机架槽位允许）。
- 多现场同种 Ovation 版本——建中央备件池 N 机架×0.5 取整最低 1 件，要求供应商提供输入/输出测试报告（含 +5V/+24V 带载压降 <3%）。
- WDPF→Ovation 迁移——WDPF 用 1C31221G01 等电源不兼容，整套 I/O 机架换新须同步按 Ovation BOM 备 6410 系列。
真实案例：
北方某 300MW 电厂 #2 机 Ovation 柜双 6410-024（1X00691H000）运行第 13 年 A 源 FAIL LED 常红 +5V 跌落→B 源接管全载正常。库房因按建议囤同输入版 NOS 件，断电拔出原电源（先记端子线号/开关位置！），新件按原线位压接→上电 PWR/+5V OK→双源均流恢复。仪控主任原以为”电源不坏”——现每季做冗余电源扇入/扇出温升记录。
