描述
产品详情

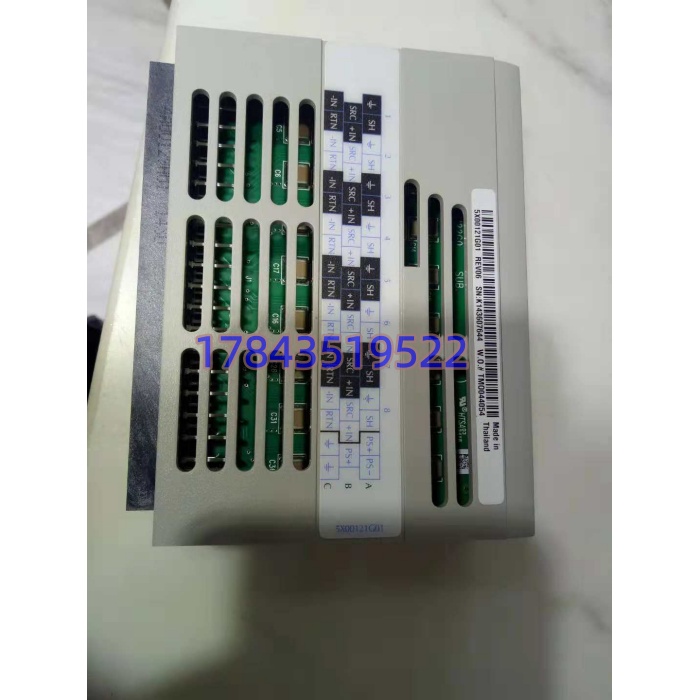

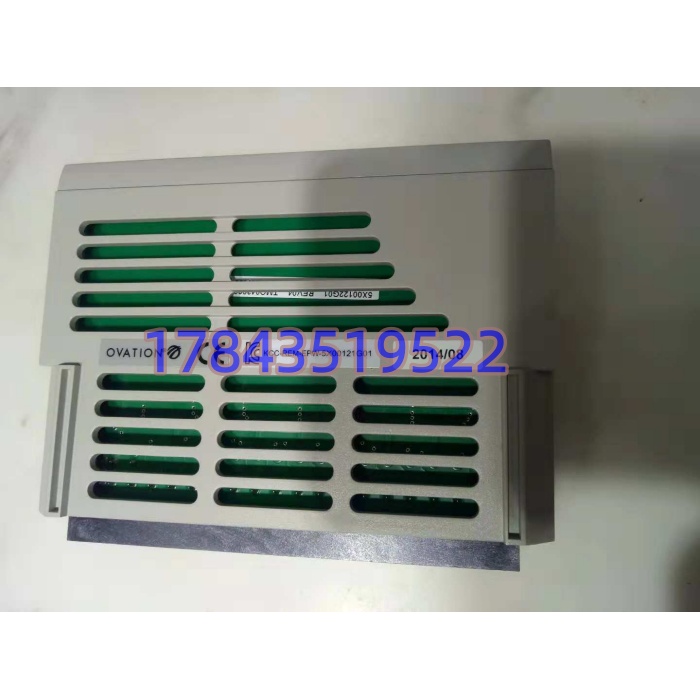

· 型号：5X00121G01
· 品牌：Westinghouse / Emerson
· 系列：Ovation DCS（8-Ch RTD 子系统）
技术参数
- 模块层级：Personality Module（PMOD），无独立背板通讯，依附 EMOD 存在
- 必须配对 EMOD：5X00119G01（唯一兼容电子模块）
- 通道数：8（与 EMOD 一一对应）
- 定义 RTD 类型：Pt100、Pt200、Pt500、Pt1000、Ni120、Cu50、Cu53 等（具体使能集取决于 PMOD 版本掩码）
- 接线制式：2 线 / 3 线 / 4 线（板载引线补偿网络切换）
- 核心硬件：精密参考电阻、多路切换、激励电流分配网络（激励源来自 EMOD）
- 线性化：RTD 分度表曲线由 PMOD PROM 提供，EMOD 执行 ADC 与计算
- 隔离归属：通道间/通道对地隔离由 5X00119G01 EMOD 实现（典型 1000V AC/DC），PMOD 本身不额外加隔离
- 状态指示：无独立 LED，状态经 EMOD 上报 Ovation 诊断
- 安装：插在 Ovation I/O 底座前端 PMOD 槽，与 EMOD 叠装，支持热插拔（需软件允许）
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 湿度：0%–95% RH 非冷凝
- 物理：约 120×30×95 mm，重 0.1–0.3 kg（依包装）
- 认证限制：Not applicable for CE Mark certified systems（买出口/CE 机柜必须另寻 CE 分支，市面流通多为非 CE 工业通用版）
- 生命周期：原厂随 Ovation 老 I/O 线进入成熟/遗留支持，新件交期长，市面以 New Surplus/拆机为主
产品介绍
从技术定位直入，Ovation 的 RTD 卡是“EMOD 干转换 + PMOD 干定义”的两段式——5X00119G01 把电阻变数字，5X00121G01 告诉它“这电阻按 Pt100 的 IEC 60751 还是 Ni120 的曲线去折算”。现场实测发现，老机组最常出的怪病是：换 EMOD 不换 PMOD，或 PMOD 版本掩码和工程里 Database Definition 的传感器类型对不上，表现不是坏点而是整排温度同时偏 5~8℃（比如把 Ni120 当 Pt100 解算），DCS 里查通道 OK、查接线 OK，最后只能拆 PMOD 读丝印。它比普通 AI 卡的“软件选类型”多了一道硬件锁，好处是备件标准化（一种 EMOD 通吃全厂 RTD），坏处是采购单写不全“5X00119G01+5X00121G01”必返工。
商业价值上，这块 PMOD 单价不高但缺它整套作废。采购员三大坑：①只买 EMOD 不买 PMOD，到货装不上；②把 5X00121G01 当成独立 RTD 卡买，插底座不认；③忽略“非 CE”标识，出口项目（如东南亚 CE 机柜）验收卡死。其交期痛点在于 PMOD 比 EMOD 更容易在渠道流转中丢失（小、轻、不显眼），库存件必须核对 PROM 掩码版本是否匹配你系统里 Pt100/Cu50 的混合配置，严格来说放 7 年以上的 PMOD PROM 不会丢数据（EEPROM 特性），但板载参考电阻会微漂，装上去若发现零点偏需重校 EMOD 而非换 PMOD。
替换与升级建议
- ✅ 直接替换：同型号 5X00121G01（非 CE 分支）配原 5X00119G01。断电或热插拔换 PMOD，Ovation Explorer 里 Reacquire Personality 即恢复，停机 <0.5 工时。
- ⚠️ 软件兼容（需改配置）：若原工程是 Cu50 主导而库存 PMOD 掩码只使能 Pt100/Ni120，需在 Database Definition 改传感器类型或换对应掩码 PMOD，改动约 1 工时且涉历史趋势重映射。
- ⚠️ CE 项目替代：原厂 CE Mark 认证分支的 RTD PMOD（型号后缀/标签不同，非 5X00121G01 非 CE 版）。硬件叠插同，但 PROM 与认证文件不同，出口机柜必须走 CE 分支，不可拿非 CE 版硬上，改动含验收文档重构。
- ❌ 硬件不兼容：把 5X00121G01 当独立 AI 卡、或配 5X00119G01 以外的 EMOD（如 5X00116G 系列 TC 模块）。PMOD 无背板主控，离开 5X00119G01 不通讯；Ovation 的 TC PMOD 与 RTD PMOD 引脚定义不同，强行混插可能烧底座，若无直接替代品需明示只能依赖库存。
