描述
产品详情

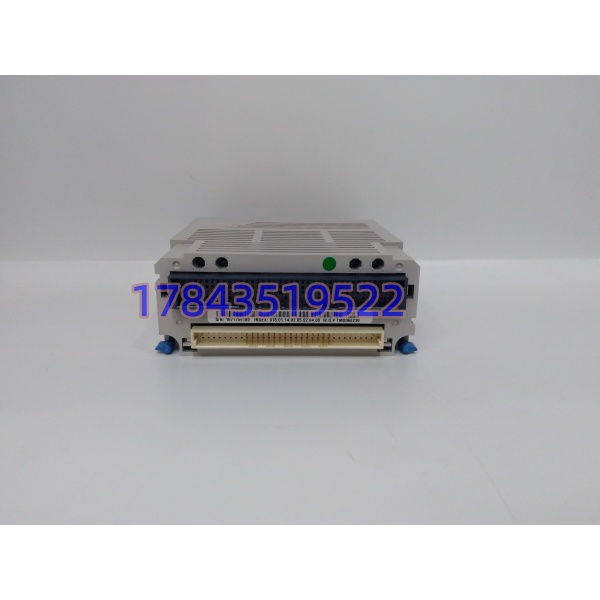

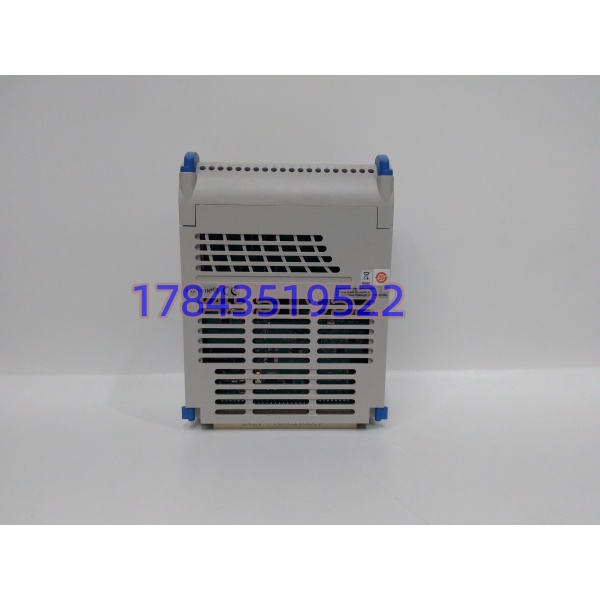

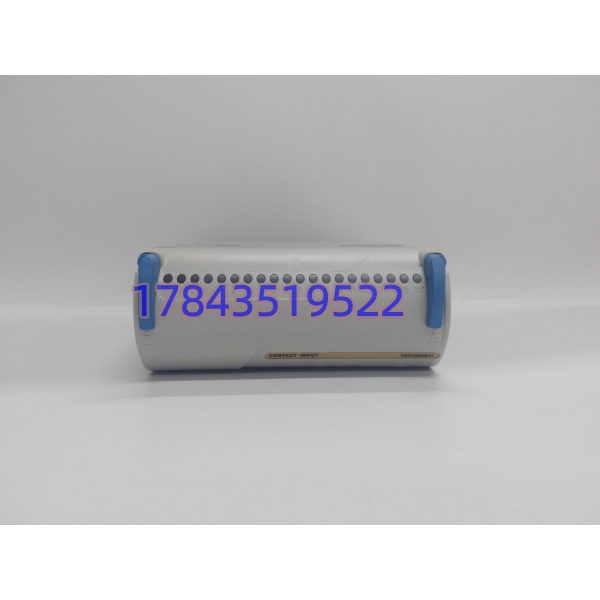

· 型号：1C31234G01
· 品牌：Westinghouse（现属Emerson Ovation产品线）
· 系列：Ovation™ DCS I/O
规格参数
| 参数项 | 规格说明（按最可靠信息源） |
|---|---|
| 产品类型 | 数字输出模块（继电器型）/ 触点输入模块 |
| 通道数 | 32通道 |
| 触点类型 | Form-C（SPDT，单刀双掷），同时提供NO和NC触点 |
| 开关电压范围 | 250 VAC / 30 VDC |
| 额定切换电流 | 2A 250VAC（阻性），1A 30VDC（阻性） |
| 隔离方式 | 通道组隔离（每8通道一组），背板总线隔离≥500VAC |
| 响应时间 | <10 ms（典型值） |
| 工作温度 | 0°C 至 +60°C |
| 配套底座 | 需搭配Ovation专用底座使用 |
| 状态指示 | 每通道独立LED状态指示 |
| 产品状态 | 已停产（Discontinued by Manufacturer） |
产品介绍
先说最要紧的事：这个型号的渠道信息乱得一塌糊涂。 有人把它标成“Form-C触点DO卡件”，有人说是“16路数字量输入模块”，还有人说是霍尼韦尔TDC3000的冗余电源模块——这完全就是三样不同的东西。从最可靠的Ovation系统供应商文档来看，它大概率是一块高密度继电器型数字量模块，32通道，Form-C触点，250VAC/30VDC切换能力。
如果你在现场用的是Ovation系统，且机架里确实插着这个卡，它的真正用途多半是干这些活：直接驱动现场220VAC的电机接触器、电磁阀，或者通过NC触点搭建“失电即切断”的安全回路。Form-C触点的妙处就在这里——一个继电器同时给了你常开和常闭两组触点，锅炉MFT、风机联锁这种需要故障安全的回路，靠它就省了外接中间继电器的麻烦。这也是为什么它跟普通的固态输出模块不一样：机电继电器有真正的物理隔离，现场一个浪涌打到输出端，最多烧触点，不会顺着背板把CPU也带走。
严格来说，这个型号已经进入“厂家停产”状态。 所谓“Ovation系统专用”意味着它没有所谓的万能替代方案。插槽尺寸不对、背板管脚定义不同、Ovation的I/O扫描程序不认识新卡——任何一个条件不满足，都等于白买。
应用场景与库存策略
痛点切入
这块卡坏掉，最直接的影响就是它背后拖着的那些执行机构——某个阀门关不了、某台电机启不动。而且它不是会慢慢坏的，通常是触点粘连或线圈烧断，一下就是整组通道失效。
典型场景与备货建议
- 电力行业（锅炉MFT/风机联锁）：通过NC触点实现“失电即跳闸”的安全逻辑，直接驱动220VAC接触器线圈。策略：这种关键回路建议采用1:1冷备——现场在用几块，库房就锁几块。这类卡涉及安全联锁，坏了不可能临时改线。
- 石油化工（电磁阀/声光报警驱动）：通过NO触点驱动24VDC电磁阀或报警灯。策略：如果系统计划再用3年以上，建议一次性采购2块同版本——模块本身不带底座，采购时务必确认底座型号，单独买卡插不上用不了。
- 老旧Ovation系统维保：系统跑过十年以上，I/O机架没有空槽位可挪。策略：必须按“在用数×0.5” 备库。停产件等坏了再去渠道商翻库存，交期和价格都由别人说了算。
真实案例
去年一个热电厂的客户，Ovation系统里有一块1C31234G01控制着两台引风机的启停接触器。某天中控发“启动”指令后，接触器不吸合——排查发现这块卡的对应输出通道继电器线圈开路。最麻烦的是这个卡是停产件，备件库里没有。他们只能临时把引风机控制线改到旁边一块备用通道卡的空闲通道上，再把DCS逻辑组态改掉，折腾了8个小时才让系统恢复。事后采购从渠道商找了一块翻新件，标价是当初采购价的2.5倍，交期5天。厂里管备件的工程师说了一句话，我印象很深：“停产卡件不是按‘会不会坏’来备的，是按‘坏了有多疼’来备的。”
