描述
产品详情

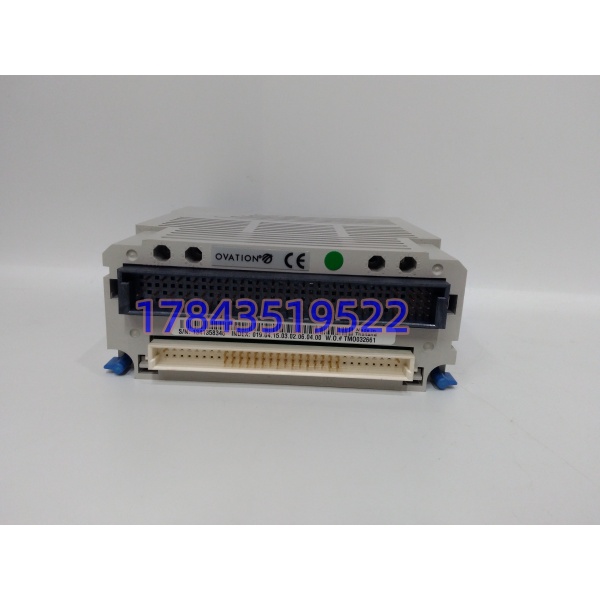

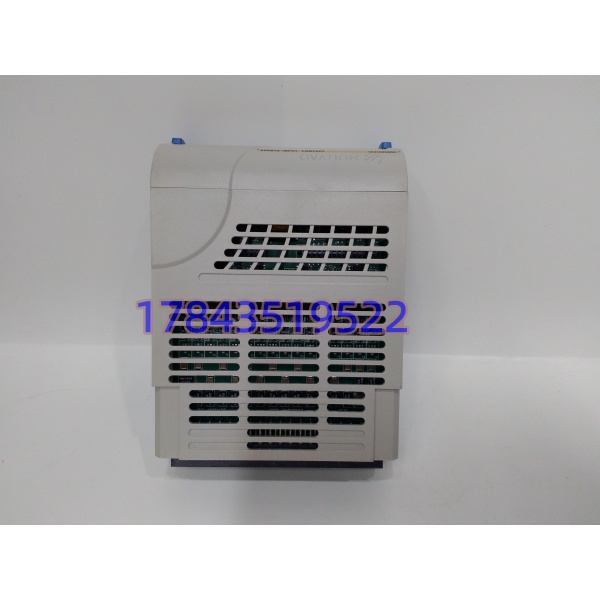

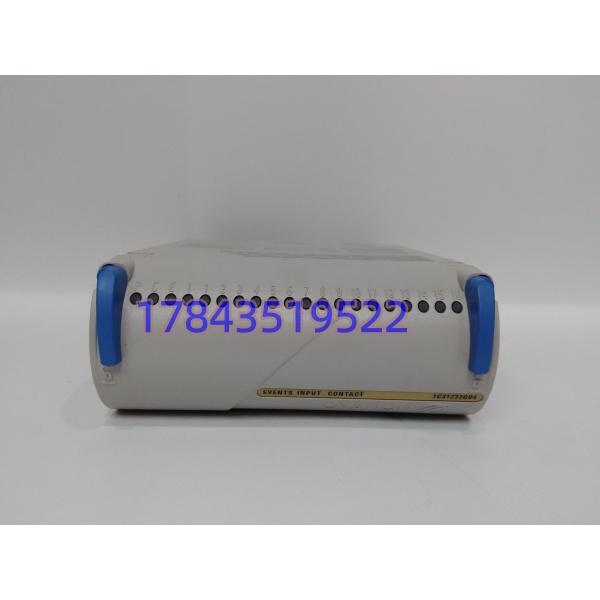

· 型号：1C31233G04
· 品牌：Westinghouse（西屋）/ Emerson（艾默生）
· 系列：Ovation
规格参数
- 产品类型：SOE触点输入模块（Sequence of Events）
- 输入通道数：16通道，带公共返回端
- 输入类型：干触点/开关量信号
- 湿性电压：板载+48V电源（用于接触点氧化层击穿）
- 隔离方式：光耦隔离，提供高介电耐压
- 工作电压：24V DC（系统侧）/ 120V AC（选配）
- 状态指示灯：P（电源）、C（通讯）、E（外部故障）、I（内部故障）
- 安装方式：Ovation专用背板机架插装，支持热插拔
- 外形尺寸：12.1 cm x 2.5 cm x 7.0 cm
- 重量：约0.6 kg
产品介绍
这玩意儿你得把它看成DCS系统的“黑匣子”记录仪。现场实测发现，发电厂里很多跳机事故，查了半天找不到原因，其实就卡在开关量动作的时间差上。1C31233G04干的活儿很简单——把几十毫秒内谁先谁后的触点信号捋清楚。西屋把这个功能做成了一个独立的紧凑型模块，16通道，自带48V湿性电压，专门对付那些氧化严重的老旧现场触点，保证信号吃进来是稳的。
严格来说，这个模块只服务于Ovation系统，和WDPF时代的1C311系列并不直接混用。供应链上的核心价值在于：它是系统SOE功能的物理承载。如果这卡趴窝，你的故障追忆功能就废了，出问题只能靠猜。囤一块在货架上，相当于给DCS系统买了份停机保险。
应用场景与库存策略
痛点切入：
发电厂最怕什么？不是设备坏，是坏了之后查不出怎么坏的。没这块SOE卡，跳机后你只能面对一堆散乱的时间戳，根本拼不出事故链条。更难受的是，这卡是停产件，现买交期动辄几周，现场等着复机，每一小时都是真金白银的损失。
典型场景与备货建议：
- 火力发电厂汽轮机保护系统：ETS动作信号必须进SOE卡记录时序。建议库存储备2件：1件做在线冷备，1件留作RMA周转。
- 核电站常规岛仪控系统：对SOE精度有强制要求，非原厂卡件无法通过合规审查。建议保持1件原厂封存件，专用于三年一次的大修更换。
- 石油化工紧急停车系统（ESD）联动：阀门反馈信号进SOE，用于事故追忆。建议与供应商签订寄售协议，不占用自身库存资金，约定6小时内紧急调拨。
- 老旧DCS系统延寿改造：系统面临停产，原装卡件越来越少。建议一次性计算后续5-7年运维需求，一次性买断（Last-time-buy）3-5块。
真实案例：
背景：某西北大型火电厂2号机组突发跳闸，DCS报“汽机轴承振动高”。
缺少备件引发的停机危机：电气和热控吵成一团——热控说振动值是真实的，电气说保护装置没收到联锁信号。查历史趋势，时间戳对不上，因为没有SOE卡来裁定谁先谁后。更倒霉的是，唯一一块SOE卡（1C31233G04）也报通讯故障灯。现场停摆6小时，厂里没有备件。
紧急调货/替换解决：紧急从周边兄弟电厂借了一块闲置同型号卡，插上去恢复SOE记录后才发现：电气保护信号确实发出了，但硬接线端子氧化导致延迟了120ms，导致保护拒动。原因找到，故障排除。
库存策略的反思：那之后，厂长批了一笔专项储备金，常年备2块1C31233G04在库，并设定了“安全库存线——低于1块即启动紧急采购”。
