描述
产品详情

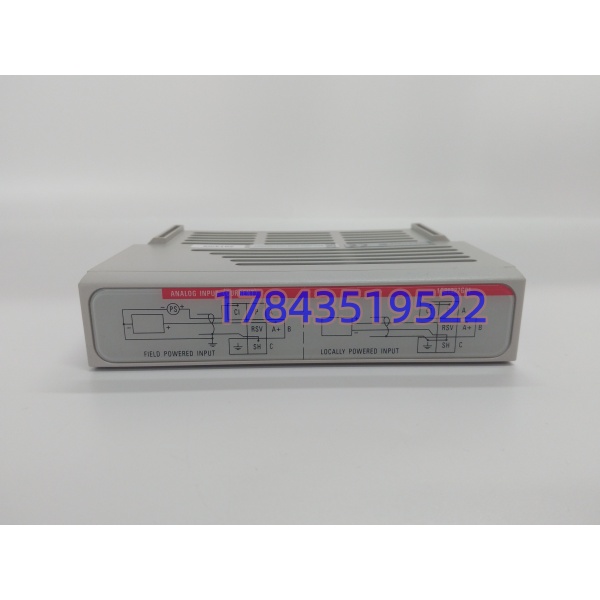

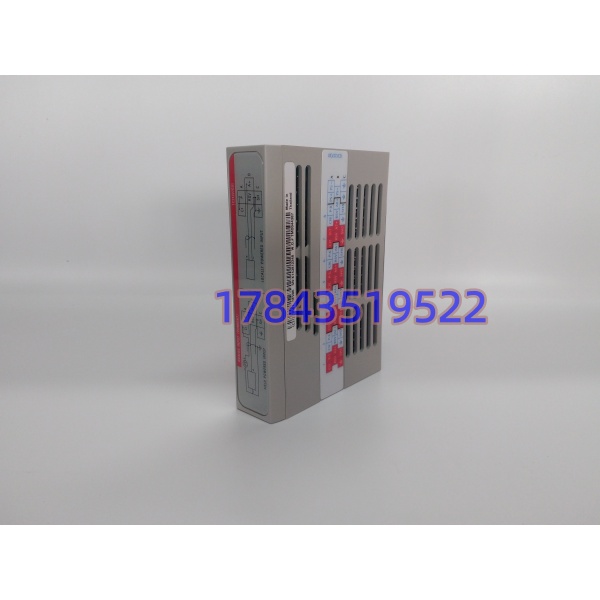

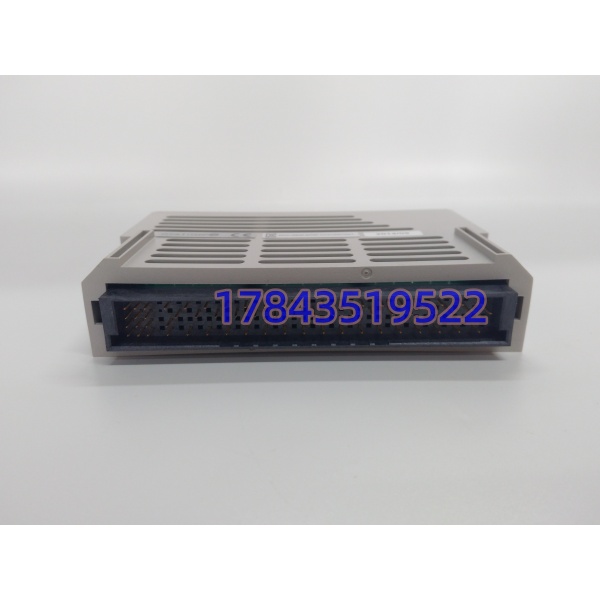

· 型号：1C31227G01（19-01-21）
· 品牌：Westinghouse / Emerson
· 系列：Ovation DCS PMOD
技术参数
- 输入信号类型：4-20mA DC（默认，配250Ω电阻可转1-5V，软件可配0-10V/RTD/TC 视配套EMOD而定）
- 通道数量：8路独立差分输入（与配套 EMOD 1C31224G01 对应）
- 分辨率：14位（主流，部分渠道标16位需核实批次）
- 精度：±0.1% FS（满量程，@25°C 典型 ±0.05% FSR）
- 输入阻抗：电流模式 250Ω，电压模式 >1 MΩ
- 隔离电压：通道至系统 1000V~1500V AC（光电隔离，通道间依设计可能无隔离）
- 供电方式：通过 Ovation I/O 背板 24V DC ±10%（无需外供，典型功耗约 3.84W 含回路）
- 响应/采样：≤10ms~24ms（依系统50/60Hz配置，最小20-25次/秒/通道）
- 工作温度：0°C 至 +60°C（部分扩展资料提 -20°C 起，以原厂手册为准）
- 防护与认证：IP20（柜内安装），CE / UL Class 1 Div 2
- 诊断功能：LED状态指示（OK/Flt）、开环检测、超量程报警、自校准支持
- 物理尺寸：约 118×28×93 mm（标准 Ovation 机架宽度）
- 固件批次：19-01-21（疑似2019年1月修订，需注意与控制器DPU固件匹配性）
产品介绍
从竞品对比角度看，Ovation 这套架构把卡件拆成了 EMOD（脑子，做AD转换）和 PMOD（1C31227G01，相当于眼睛前的滤片和接线端子）。很多采购员容易踩坑，以为买块 G01 就能直接用，结果上机架发现没信号——因为它本质是块带保护电路和接线端子的“适配器板”，必须插在 1C31224G01 上面。现场实测发现这种设计的好处是抗干扰和浪涌保护做得死厚，内置 TVS 管能扛 ±6kV 瞬态，电厂励磁柜旁边跑几年都没飘信号，坏处就是维护时得拆两层，空间占用比单体卡多一点。
核心商业价值在于备件策略的灵活性。如果你的电子模块（EMOD）没坏只是端子烧了或者版本老旧，单独换这块 1C31227G01 能把成本压下来，交期也比找整套总成快（现货通常 1-3 天，成套可能要 10 天）。不过得坦白说，它不适合非 Ovation 平台的系统，底层的 DIOB 总线和物理咬合尺寸是 Emerson 私有的，想硬改进 S7-400 或 DeltaV 纯属浪费钱。批次 19-01-21 的库存多为 NOS（New Old Stock），电容老化风险比新生产的略高，建议到手先跑 48 小时老化再上线。
替换与升级建议
- ✅ 直接替换：1C31227G01（同型号不同批次如 Rev A/Rev B）——硬件引脚和机械尺寸完全一致，插上即用；但若跨固件大版本（如早期 v2.x 换 v3.x），需在 Ovation Developer Studio 重刷 CRC 校验，工作量约 15 分钟停机窗口。
- ⚠️ 软件兼容（需改配置）：1C31227G02（电压型 PMOD 配对 1C31224G02）——物理接口通用，但内部跳线和默认信号调理针对电压输入，强行代用需改 DIP 开关及软件组态量程，改动量中等，可能引发回路精度下降约 0.05%。
- ❌ 硬件不兼容：1C31189G01（独立 AI 模块，非 PMOD 结构）、DeltaV 系列端子板——背板金手指定义完全不同，机械锁扣也对不上，硬插会掰断导轨。若无直接替代品且产线急停，目前只能依赖 NOS 库存或拆机件，全新原装供应链已随 Emerson 产线调整拉长到 6-8 周。
常见问题解答
- 这玩意能直接换吗？还是要连着底下那块一起拔？
如果是同型号（1C31227G01）热插拔替换，可以单换这块 PMOD；但严格来说 Ovation 建议带载热插前先把对应点强制，底层 EMOD（1C31224G01）没坏最好别动，免得接触复位引发通道闪断。
- 坏了怎么办？质保怎么算？
正规渠道通常给 12 个月质保（以发货票日期算），但 PMOD 里的浪涌保护元件烧了多半算现场过压，属于“人为环境损”，保修可能拒赔。建议让供应商发货前提供 Fluke 通断和绝缘测试截图。
- 19-01-21 这串数字代表啥？会影响我用吗？
大概率是 2019年1月21日 生产/固件修订标。不会影响基本 4-20mA 采集，但如果你的控制器是近两年新装的 AIGv5 固件，老批次可能在 CRC 校验告警，需联系 Emerson 技术支持要补丁或降级兼容列表。
- 能接 HART 协议变送器吗？
可以透传 HART 载波，但这块 G01 本身不解析，得搭配支持 HART 的 EMOD 或外挂 HMU（如 1C31234G01），单靠 G01 只能跑纯模拟量。
- 输入是两线制还是四线制？要不要外供电？
模块由背板 24V DC 供，现场变送器若为两线制（4-20mA 环路供电）直接串进来就行；四线制隔离型注意共模电压别超 30V，G01 内部没隔离电源，地没接好容易烧通道。
- 交期库存咋样？急单能当天发吗？
太原本地及周边保税仓通常有零星现货，1-3 工作日发出；若标 19-01-21 的老批次，大概率在厦门/深圳集散仓调货，急单协调当天发顺丰有可能，但得加急单费，常规交期 3-10 天。
