描述
产品详情

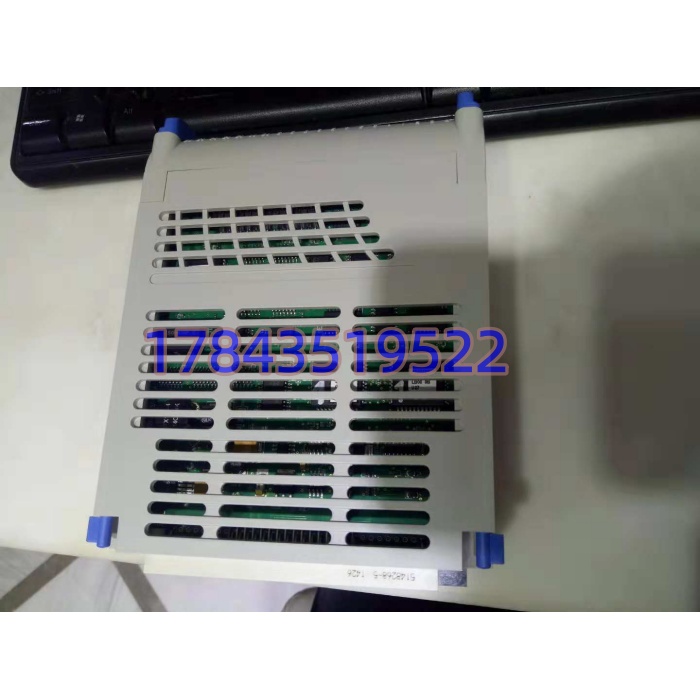

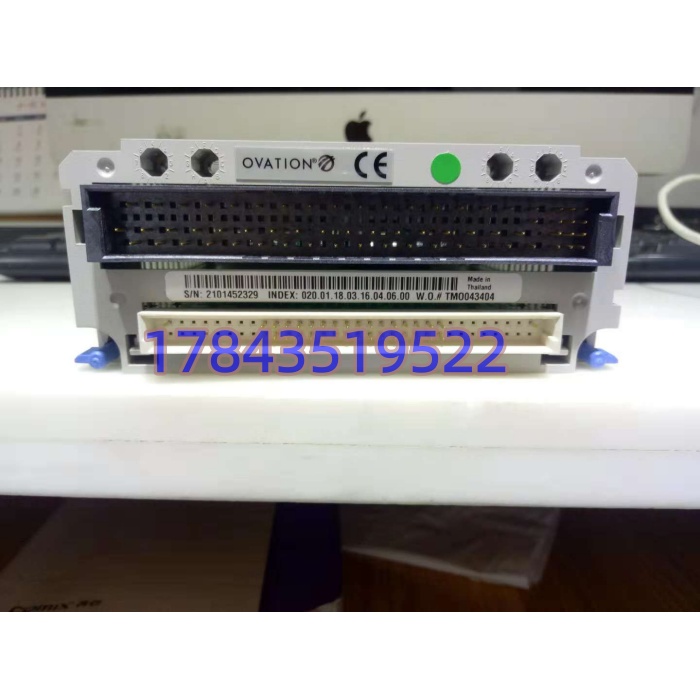

· 型号：1C31224G01
· 品牌：Westinghouse（西屋，现归 Emerson Ovation 遗产体系）
· 系列：Ovation™ DCS Digital Input (EMOD)
技术参数
- 产品型号：1C31224G01（后缀 G01 基础档；与 1C31223G01 标准 DI 引脚兼容，多出的卖点是软件可配输入滤波）
- 模块定位：Ovation I/O “三件套”中的 EMOD（电子模块），插机笼槽位，配 DI 专用无源底座（5X00070G01 常用 / 5X00063G01 SOE 向）和前端可插拔端子排组成完整 DI 单元
- 输入通道：32 路独立（通常每 8 或 16 通道一组共地，组间光电隔离）
- 输入信号：有源 24VDC（现场设备输出）或 无源干接点（需外部 24VDC 经底座 COM 上拉）
- 逻辑电平：“0”态 <5VDC，“1”态 15~30VDC，典型输入电流 3~7mA@24V
- 输入滤波：软件可配 1 / 2 / 5 / 10 / 20 ms（抑制触点弹跳与变频噪点，这是 G24 相对 G23 的核心差异）
- 隔离耐压：通道组↔系统背板 ≥500Vrms（部分资料标 1000Vrms，按 500V 保守设计），组间隔离依底座定
- 状态指示：前面板 32 个通道 LED + 全局 Power/Com Fault（部分版本合为分组 LED）
- 刷新机制：控制周期扫描（典型 100ms 级）或中断上报（若作 SOE 用途需配合 SOE 固件与专用底座，普通 G01 非硬 SOE）
- 供电：Ovation 背板 24VDC（逻辑侧 5VDC 由背板变换），典型功耗约 4~5W
- 热插拔：支持 Ovation 冗余机架在线更换（Station 侧需启用 EMOD 自识别）
- 工作温度：0°C ~ +60°C（满指标），存储 -40~+85°C，5~95%RH 非冷凝
- 安装形态：单槽 Ovation I/O 机架插卡（IP20 机柜内）
- 物理尺寸：约 125×51×113mm，重约 0.5~0.6kg（渠道尺标略有出入）
- 合规：CE / UL，IEC 61000-6-2 EMC 参考，IEEE C37.90 瞬态耐受参考
产品介绍

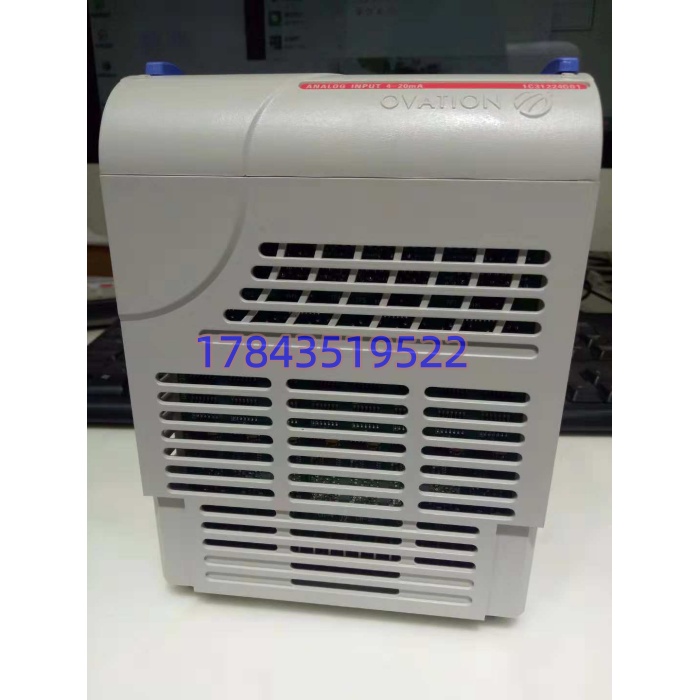

从电厂辅网限位开关半夜误发“阀门全关”导致给水旁路误动看，老标准 DI（1C31223G01）没滤波，接触器分断电弧耦合到 120m 屏蔽线里就抖出假沿，DCS 扫到一次就触发联锁。1C31224G01 就是西屋在 23 版基础上焊上软件滤波寄存器的版本——同一个插槽、同一个底座，进 Developer Studio 把通道滤波设成 10ms，电机启停时的高频毛刺直接被窗函数吞掉，机械触点的 5~15ms 弹跳也合成一次逻辑变。严格来说，G01 这个后缀在 Ovation 资料库里同时被 AI 商和 DI 商引用（AI 版见 ，标 8 通道 4-20mA/14 位），采购单只写 1C31224G01 不注“DI 32CH FILTER”或“AI 8CH”，到货开箱发现是 8 通道 AI 卡的概率不低，某个水处理项目里就有人拿 AI 版硬插 DI 底座，通道灯全灭。所以下单必须把“32DI 带滤波 / 非 AI”写进合同附件。
这块 DI 卡的商业逻辑是“高密状态采集续命”：Ovation 老站辅机反馈点巨多（引送风机、给水泵、加热器水位开关群），32 点单槽比 PLC 远程 IO 省一半柜位。必须泼冷水——它不是硬 SOE 模块，普通 G01 按控制周期扫，想拿微秒级事件顺序记录得换 1C31233G04 并配 5X00119G01 专用底座 ；且滤波设太长（如 20ms）在急停链里会拖慢响应，FSSS 保护输入建议 1~2ms 甚至关滤波。交期上 Emerson 该件处 Active 向 EOL 过渡期，国内库存 1~3 天调拨，欧仓 Surplus 2~4 周，质保店铺 6~12 个月，建议要求卖家做 32 通道注入测试（干接点+24V 有源各扫一遍）并拍 LED 响应视频，条款写死“到货实为 AI 版可退”。
替换与升级建议
✅ 直接替换
- 1C31224G01 同型号：EMOD 引脚、EEPROM 描述符、滤波寄存器一致，热插拔或停机更换后 Station 自动识备，原 5X00070G01 底座不动。工作量=换卡 10 分钟。成本=单 EMOD 价。
- 1C31223G01（标准 32DI 无滤波）：物理插槽与底座完全兼容，急停备件可暂替；代价是丢失软件滤波，现场噪点多的回路可能回归误报，需在 Station 里接受“无 Filter 属性”。替入后若原组态绑了 Filter 参数，下载时会报警忽略。
⚠️ 软件兼容（需改组态/降功能）
- 1C31233G04（SOE DI）：插槽兼容 5X00063G01 底座，但普通 G01 插 SOE 底座或反之会丢时间戳精度；若原系统把 G01 当普通 DI 用、某站后来想升 SOE，换 G04 需在 Station 重配 SOE 任务与 IRIG-B 时钟，工作量=工程师 2 小时。
- 5X00070G01 底座上的 1C31224G01 替 老 WDPF 1C311xx DI：机械兼容，但 WDPF 老站需确认 Ovation 迁移固件是否认 G01 描述符，部分早期 Drop 会报 Type Mismatch，需在 EWS 重认 Slot Type。
❌ 硬件不兼容
- 1C31227G01 / 1C31189G01（8 通道 AI 卡）：虽同属 1C312xx 家族且名字像，但 AI 与 DI 前端调理电路、底座端子定义（AI 用 TA 类带配电底座，DI 用 5X00070G01）完全不同，硬插不烧也采不到开关量。Ovation 32DI 带滤波场景只能锁 1C31224G01 或 1C31223G01，无跨功能软替代；AI 版是另一条采购线。
