产品详情

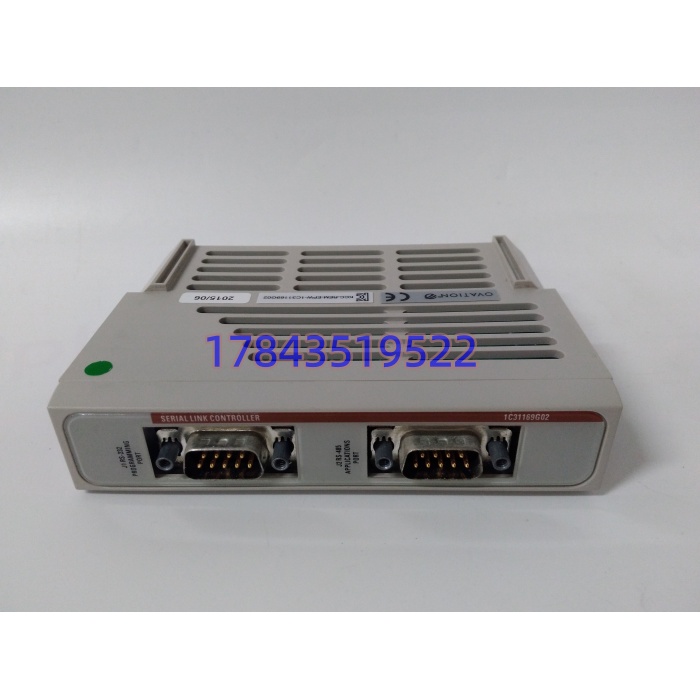

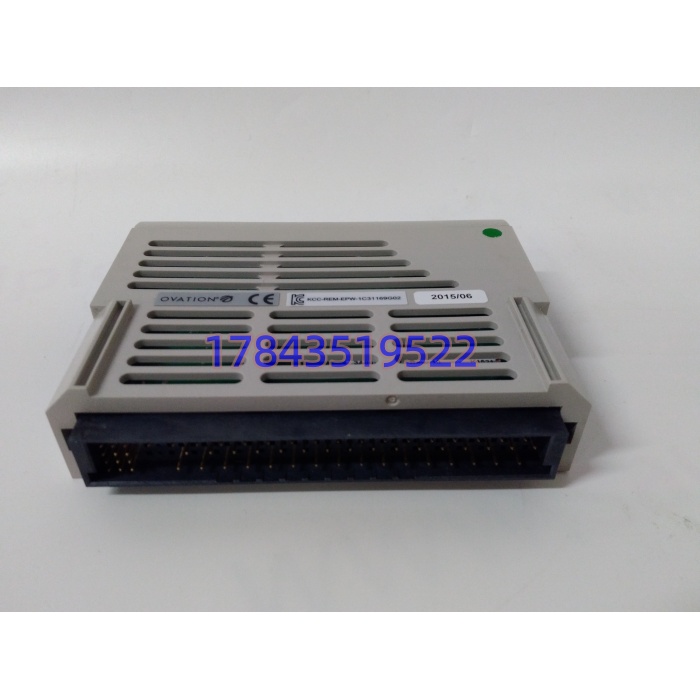

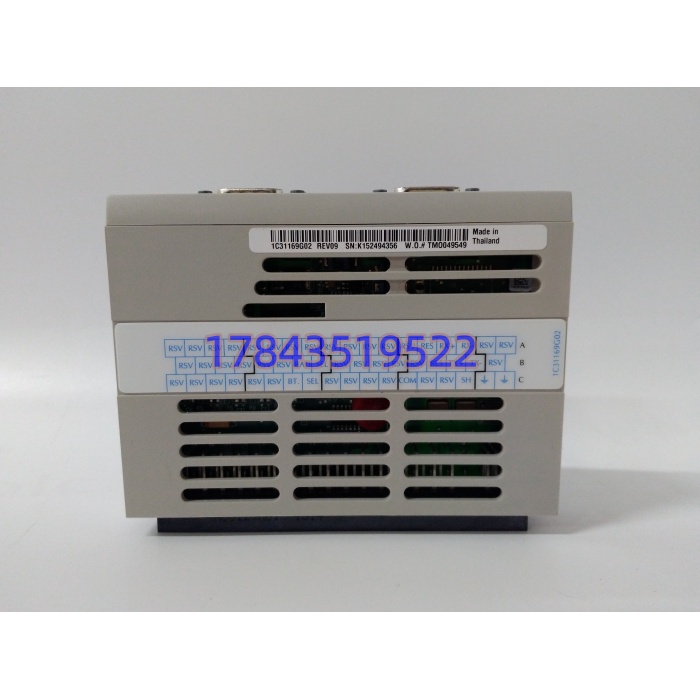

· 型号：1C31169G02
· 品牌：Westinghouse / Emerson Ovation
· 系列：Ovation 1C31 Serial Link Controller
规格参数
| 参数项 | 典型值（1C31169G02，据 Westinghouse 原厂 LC 手册及转售页交叉） |
|---|---|
| 产品定位 | Ovation 串行链路控制器（Link Controller，4 线 485/422 版） |
| 串口配置 | J1：RS-232 DCE（DB9，PC 配置/编程，默认 9600/19200 bps）；J2：RS-485 4 线半/全双工 或 RS-422 全双工（软件切换） |
| 波特率 | 300…115200 bps 可调（RS-232/485 同），部分资料标 RS-485 物理层可达更高但固件限 115.2k |
| 协议 | Modbus RTU Master/Slave、ASCII、DNP3（固件许可）、自定义异步帧 |
| 节点能力 | RS-485 总线 32 节点（不加中继），1.2 km@低波特率 |
| 隔离 | 端口—Ovation 背板 500 Vrms+ 电气隔离（转售页有标 1500 Vrms，以原厂为准） |
| 处理资源 | 板载 R1120 级 MCU + 双口 RAM 挂 Ovation IO Bus，独立看门狗 160 ms |
| 供电 | 经底座 1C31166G01 由机架背板取 5 V DC（逻辑）+ 24 V DC（接口驱动），典型 ≤3 W |
| 指示 LED | RUN / COM（每口 TX-RX）/ FAULT，FAULT 可上送 Ovation 诊断算法 SLCSTATUS |
| 安装 | Ovation I/O 机架 EMOD 槽，配 1C31166G01 电子底座，支持软件禁链后热插拔 |
| 工作温度 | -40…+70 ℃（宽温工业级，转售页有标 0…+55/60 ℃ 的商用柜内版，以铭牌为准） |
| 存储温度 | -40…+85 ℃ |
| 尺寸/重量 | 约 121×52×165 mm / 0.3–0.5 kg（Ovation EMOD 典型） |
| 生命周期 | Westinghouse 原厂停产后 Emerson 归 Legacy Spares，新件不排产，市面 NOS/拆机/翻新流通 |
产品介绍
从维护者视角切：Ovation 机柜里最容易被当成”小网关不重要”的就是这块 SLC。在某个 660 MW 机组脱硫改造项目里碰过，#2 吸收塔 3 台石膏排出泵变频器经 1C31169G02 的 J2 走 Modbus RTU 上 Ovation，某天开始偶发”变频器转速坏点”，查交换机、查 485 终端电阻、查变频器参数都没事。最后进 Ovation Developer Studio 读 SLCSTATUS 算法，发现 1C31169G02 的 watchdog 每 20 分钟复位一次（160 ms 超时触发），复位瞬间 J2 收发器重新初始化，轮询表里后 8 台变频器丢一轮。原因是底座 1C31166G01 背板 5 V 取电簧片氧化压降到 4.6 V，MCU 临界复位。换底座 5 分钟，但查因查了两班。这块卡的价值不在”通多少协议”，而在它把低速串口脏活从 DPU 剥离——DPU 跑控制逻辑，SLC 自己帧化、校验、看门狗自保，J2 的 TX-ENA 软件控制还防 485 总线碰撞。
严格来说，它只在 Ovation 1C31 I/O 机架里合法存在，插非 Ovation 背板物理不对；G02 与 G01 不能互替（硬件 personality 焊死，G02 插到纯 RS-232 需求点位会没 J2 输出）。Emerson 接手后归 Legacy Spares，国内 NOS 价 3000–7000 元，拆机 1500–3500 元，配套底座 1C31166G01 单独买要 800–1500。TCO 层面归 A 类通信边界件：单卡不贵，但它挂的是变频器群、智能电表、辅机 PLC——SLC 半死不活比全宕机更阴，DCS 趋势图随机丢点，运行工还以为现场设备抽风。备件策略上，每对冗余 DPU 下的 SLC 链路按”1 热备 + 厂库 1 NOS”备，且底座 1C31166G01 同比例备（底座比卡更易氧化失效）。
应用场景与库存策略
SLC 最阴的故障不是 FAIL 灯亮，是”watchdog 偶发复位+J2 丢轮询”——Ovation 里 SLCSTATUS 不报硬故障只报”soft reset”，值班人员不看算法位就永远查不到。
- 火电脱硫/脱硝辅控（Ovation 经 1C31169G02 收浆液 pH 计、石膏泵变频器、吹灰 PLC）：非它不可（Ovation IO Bus+Modbus RTU 绑定）→ 建议每对冗余 DPU 各 1 件热备 + 厂库 1 件 NOS 冷备 + 同数底座备件。
- 水电厂公用系统（渗漏排水泵软启、检修密封空压机 Modbus 表计汇到 Ovation）：替代需重做 SLC 配置下装 → 建议 LTB 按 10 年残寿囤 2 件，同 G02 后缀。
- 老 Westinghouse 改 Emerson Ovation 过渡（保留现场 485 总线不变）：过渡 3–5 年 → 建议供应商代管 1 件 24h 直达。
- 水处理 MCC 接入（多变频器 RS-422 全双工对点）：允许单卡非冗余 → 备 1 件拆机翻新进 B 类缓冲层即可。
真实案例：华南某燃机电厂，#1 机真空泵变频器在 Ovation 画面每小时丢 2–3 次转速，持续 3 秒自恢复。电气班换变频器、查 485 总线终端、加中继，一周没结果。最后自动化专工进 Developer Studio 挂 SLCSTATUS 趋势，抓到 1C31169G02 每 18–22 分钟 watchdog 复位一次。停电拔卡看底座 1C31166G01 背板 5 V 金手指有氧化斑，万用表量取电 4.58 V。库房有件 2018 年 LTB 囤的 NOS 1C31169G02+同批底座，整体换底座（卡留用），复位消失，丢点归零。事后该厂把 SLC 从”随坏随买”改成”每对 DPU 1 热备卡 + 1 热备底座 + 厂库 1 NOS 卡”，并把 SLCSTATUS 算法位纳入每日点检。反思很直白：SLC 不常硬坏，但底座取电劣化+watchdog 软复位这种”半死”状态，比全宕机更耗人力。
