产品详情

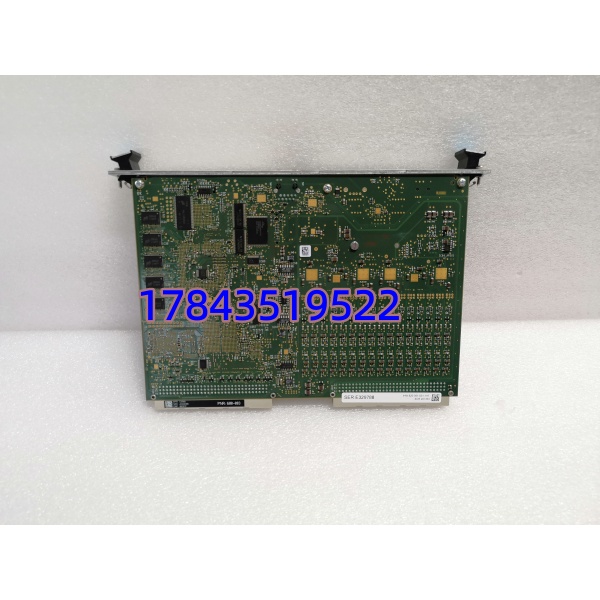

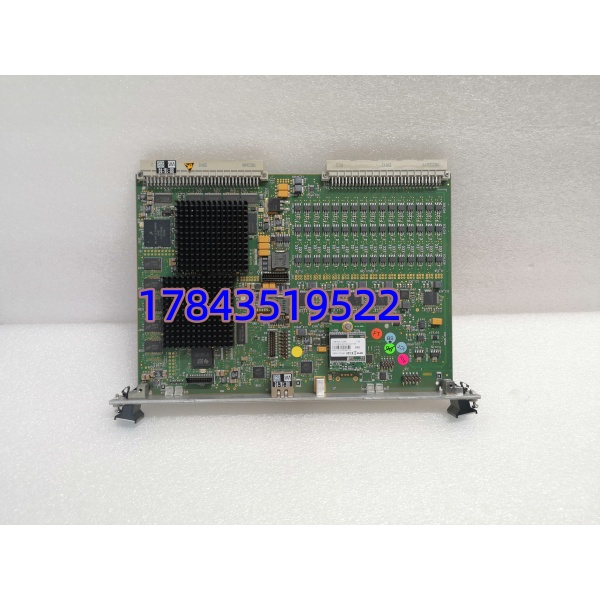

· 型号：600-003（XMV16 前卡）+ 620-001-001-116（XIO16T 后卡/I/O 端子卡）
· 品牌：Vibro-Meter（现 Meggitt Sensing Systems / AMETEK 旗下）
· 系列：VM600 机械保护与状态监测系统 — Condition Monitoring Card Pair (XMV16 + XIO16T)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品部件号 | 600-003（XMV16 前卡 / 信号处理）+ 620-001-001-116（XIO16T 后卡 / I/O 端子及转速接口） |
| 适用系统 | Vibro-Meter VM600 机架（ABE040/042/056 等），需配 RPS6U 电源模块 |
| 产品类型 | 扩展振动状态监测卡对（CMS，Condition Monitoring — 非机械保护 MPS 跳闸卡） |
| 动态输入通道 | 16 通道独立可编程，支持 IEPE 加速度计、速度传感器、电涡流趋近探头、动态压力 |
| 转速(Tach)通道 | 4 通道独立，支持磁阻/电涡流/TTL，量程 1–100,000 RPM（0.017Hz–1.667kHz），相位参考能力 |
| ADC 分辨率 | 24-bit Σ-Δ 高分辨率 ADC，典型 SNR >90dB |
| 最大采样率 | 每通道最高 ≈98 kHz（异步固定频率采样）或同步阶次跟踪(Order Tracking) |
| 频谱分析 | 实时 FFT 最高 6400 线分辨率（典型刷新周期 500 ms），支持汉宁/平顶等窗函数 |
| 处理输出 | 每通道可配 ≤20 种处理量（Overall RMS/Peak/Pk-Pk、1X/2X 椭圆滤波、Gap、DC 偏移等） |
| 通信接口 | 前面板 RJ45 以太网（TCP/IP，连 VibroSight 软件）、RS-232 诊断口；OC Bus 与机架内其它卡通信 |
| 模拟/缓冲输出 | 通过 XIO16T 提供 BNC 缓冲原始波形取数点；部分版本支持 0–10V / 4–20mA 软配置模拟输出 |
| 报警功能 | 预警(Alert)可设，但无 SIL 认证跳闸(Danger Trip Relay)——保护跳闸须由 MPC4+MPC4SIL+IOC4T 完成 |
| 软件配置 | VibroSight® 状态监测软件（VM600 MPSx 不用于此卡对），工程文件后缀 .xmv |
| 认证标准 | 符合 API 670 第 5 版 CMS 隔离要求（MPS 与 CMS 总线物理分离），CE/UL |
| 供电与功耗 | 24 V DC 由机架背板供给(RPS6U)，典型功耗 ≈10–15W(卡对) |
| 工作环境 | 运行 -40℃～+70℃，5%～90% RH 非凝露；存储 -40℃～+85℃ |
| 安装特性 | 6U 高插入式前(XMV16)/后(XIO16T)槽，支持热插拔(Hot-Swap)，须成对插于同一槽位前后 |
| 配套要求 | 必须与 XIO16T（620-001-001-116 或同代 620-xxx-xxx 系列）成对使用，单独前卡不工作 |
产品介绍
现场实测发现，给一台 12MW 离心压缩机只配 MPC4（4 通道）做保护时，想再加 8 个轴振测点做趋势分析和包络谱诊断就得另开一个采集柜——XMV16 单卡对直接给你 16 动态通道+4 转速，把整台机组所有轴承 XY 方向一次性纳入 VibroSight 做阶次跟踪和瀑布图，不用额外机笼。（当然它不触发紧急停机跳闸，API 670 要求 MPS 与 CMS 物理隔离总线，这卡对就是 CMS 那一侧。）
严格来说 XMV16 和 MPC4 不能互替——有人拿它问”能不能当保护卡用”，答案是不能，它没有 SIL 认证的 Danger 继电器逻辑，Danger Trip 仍归 MPC4SIL+MPC4/IOC4T 管。商业上 Meggitt 原厂 交期常 12–22 周，渠道欧版全新或 A 级测试翻新一般 2–5 工作日发出；每块出货前做上电自检（PASS LED、以太网 Ping、通道回读），附测试记录与序列号溯源 COC，质保 12 个月（非人为损坏包换）。提醒：620-001-001-116 的端子块排布和旧版 略有差异，若你机架原配极老 XIO 建议同步确认背板兼容性——有个项目碰到过第一版 (620-000-xxx) 插新 600-003 报卡对不匹配，刷 VibroSight 固件后解决。
替换与升级建议
✅ 直接替换（同代卡对，工程兼容）
- 600-003（）+ 620-001-001-116（）→ 互为同编号备件，可 1:1 冷/热替换。
- 600-004 / 新版 后缀 + 对应 → 功能等价，VibroSight 新版本直接认，旧 .xmv 工程通常不需改动（建议备份）。
⚠️ 有限兼容（需注意固件/软件版本）
- 早期 XMV8（8 通道版）→ (600-003)：物理插槽兼容但通道数翻倍，旧工程需新建或扩通道映射，VibroSight 需 ≥相应版本支持。改动量约 0.5–1 人日。
- + 旧版 (620-000-xxx) → 600-003+620-001-001-116：多数可工作但 VibroSight 可能提示”Card Pair Mismatch”，建议升级 至匹配代次并确认 VibroSight 固件库更新。
❌ 硬件不兼容 / 不可替
- （无 SIL 认证、无 Danger Relay 逻辑、CMS/MPS 总线隔离），二者在 VM600 机架可共存共享传感器但不可互换槽位。
- CMC 系列老卡、RLC16/IRC4 继电器卡 。
- 若你系统是 VM500 上一代， 不兼容，需找 VM500 对应 CMS 卡。
若原系统 停产无货，目前市场主要靠 600-003+620-001-001-116 全新或经测试翻新库存替代，无官方”新型号向下兼容”替代说法，请以 Meggitt Compatibility Note 为准。
