产品详情

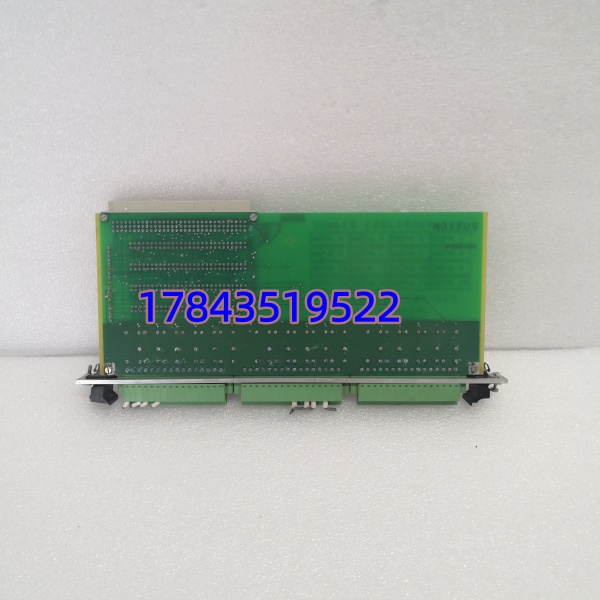

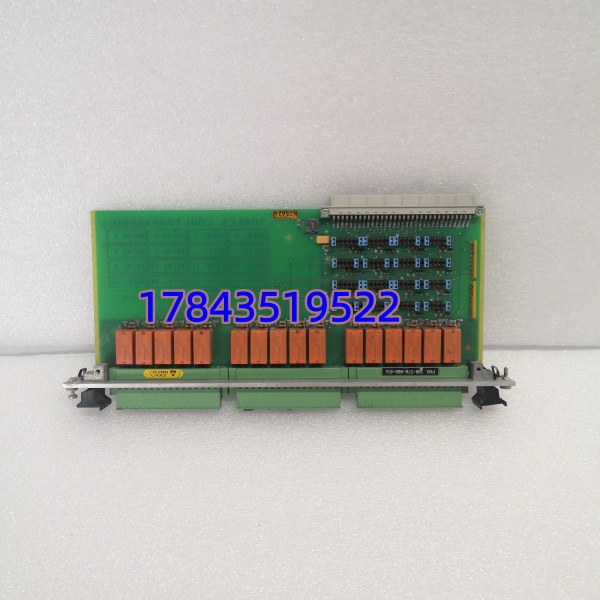

· 型号：200-570-000-014（MPC4 机械保护卡）/ 200-570-101-013（VM600 4通道动态输入模块，需配 IOC4T 后卡）
· 品牌：Vibro-meter（Meggitt Sensing Systems / Safran，原瑞士 Vibro-Meter SA）
· 系列：VM600 机械保护与状态监测系
技术参数
| 参数项 | 规格值（200-570-000-014 MPC4 / 200-570-101-013+IOC4T） |
|---|---|
| 产品身份 | Vibro-meter VM600 MPC4 机械保护处理卡（200-570-000-014）+ 4-CH动态输入模块（200-570-101-013，与IOC4T配对） |
| 动态输入通道 | 4路独立差分输入，支持 IEPE(ICP®)/电荷/电涡流(需前置器)/速度传感器 |
| 转速/键相输入 | 2路独立 TTL或正弦波转速/键相信号输入（通过IOC4T端子） |
| 信号调理 | 可编程增益、抗混叠滤波、AC/DC耦合可选、内置传感器恒流源（ICP≈4mA/18~24VDC） |
| A/D转换 | 16-bit 高分辨率 ADC，采样率最高 51.2 kHz/通道（部分文献标注 98 kHz 取决于固件版本） |
| 报警功能 | 4路用户可编程报警继电器（Alert/Danger），1路系统OK故障继电器；32路开集输出至RLC16/IRC4 |
| 模拟量输出 | 4路 0–10 V DC 或 4–20 mA（跳线选择，由IOC4T提供），对应各振动通道标定值 |
| 缓冲输出 | 前面板 BNC 提供原始动态信号（Buffered Raw Signal）用于便携式分析仪 |
| 通信/背板 | VM600 VME 背板总线与 IOC4T 通过 P2 IP接口通信；可选 CPUx/IOCN 卡上行 Modbus TCP/OPC |
| 供电方式 | 由 VM600 机架背板供电：+5 VDC ≈ 12.5 W（典型），±12 VDC ≤ 2.5 W |
| 安装形式 | 插入 VM600 机架（ABE04x/ABE056）前部 MPC4 + 后部 卡对；支持热插拔（Hot-swap） |
| 工作环境 | 工作 0~+60℃（部分宽温标注 -20~+70℃），5~90% RH 非凝露；存储 -40~+85℃ |
| 标准与认证 | 符合 API Std 670（机械保护）、CE、UL、IEC 61508 SIL 2（SIL版 MPC4SIL），EMC 2014/30/EU |
| 配套要求 | 200-570-101-013 前卡须与 （200-580-xxx系列）后卡成对使用，单独不工作 |
产品介绍
汽机跳闸因”振动高报”误动，查下来是老 MPC4 某通道漂移——这就是现场最常碰到的更换诱因。Vibro-meter 的 MPC4（200-570-000-014）是该系统的核心机械保护卡，用板载 DSP 实时算 RMS、峰值、相位、间隙及过零报警，按 API 670做 Alert/Danger 两级延时输出；200-570-101-013 是与 配对的 4 通道动态输入前卡，负责把加速度计/涡流探头信号调理后送入 。在某炼化厂压缩机项目里碰到过——旧卡偶发”Sensor Fail”但实际探头阻值正常，换掉 200-570-101-013+ 卡对后 OK 灯恢复常绿，原因是前卡恒流源老化导致 ICP 传感器供电跌落。
严格来说，200-570-101-013 不能脱离 （后卡，部件号如 200-580-400-xxx）独立工作，二者通过背板 P2 互联构成完整信号链路；若你只订了输入模块没 要补货。SIL 2 认证的 MPC4SIL 版本（带后缀标识）在核电/海上平台多见，普通版 与 SIL 版硬件兼容但证书不同，不建议混用于取证项目。新装机推荐确认 机架固件版本≥v3.x，老 v2.x 对某些新批次序列号可能弹”Unrecognized Module”（刷微码可解，以 Meggitt 官方公告为准）。
替换与升级建议
✅ 直接替换
- （200-570-000-014）←→ 同代 ：直接热插拔替换，用 VibroSight 软件下载配置即可，工程数据库无需改动。约 10 min 含下装，无额外费用。
- 200-570-101-013 + ←→ 同型号卡对：整体更换前后卡对，重绑通道标定，工作量极小。
⚠️ 软件兼容（需确认/小改）
- -Mk2（老版）→ （200-570-000-014）：物理插槽兼容，建议用 VibroSight 打开原工程确认报警逻辑映射一致后再下装；老工程若用了已淘汰的特殊功能块要验证。
- 200-570-101-013（新）+ Mk2/Mk3：向前兼容大多数 机架，但若机架是初代 ABE040（无 Mk2 背板引脚定义）需核实 IO slot 版本，极少数情况需微码升级。
❌ 硬件不兼容
- + 新平台（独立架构）卡件与此代 / 不互通，不能替。
- Bently Nevada 3500 系列卡件与此系统完全无关，勿混淆订购。
如无同代库存通常需调欧洲渠道 6~10 周。建议发我现场机架型号（ABE04x/ABE056）及 固件版本帮二次核对。
