产品详情

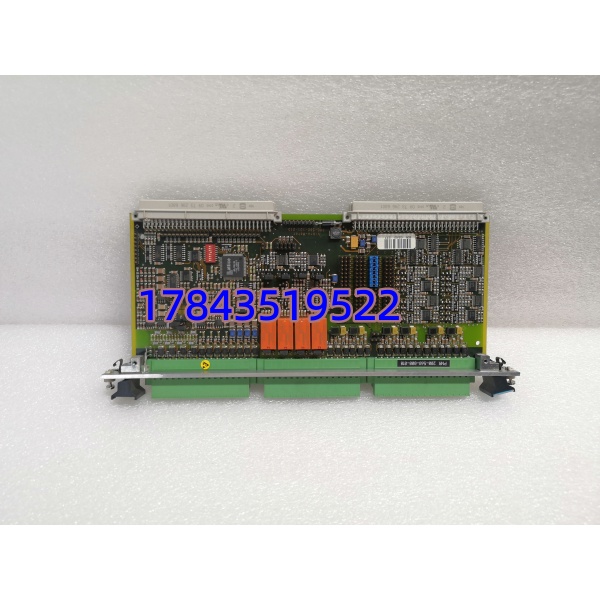

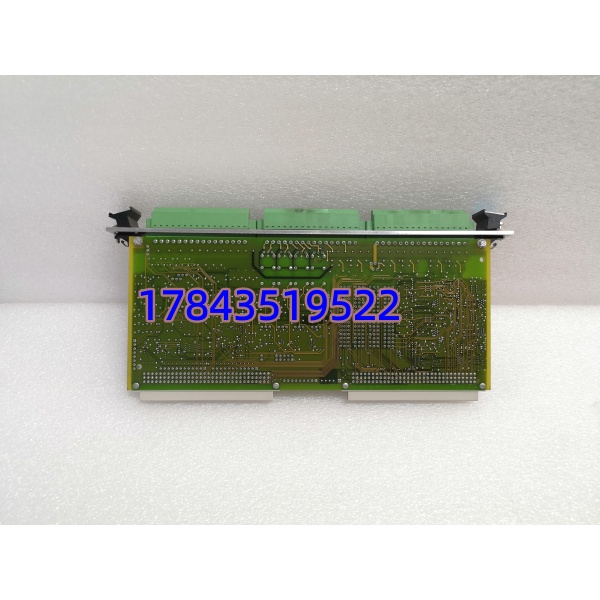

· 型号：200-560-000-018 / 200-560-101-015（下单请注明完整零件号）
· 品牌：Vibro-meter（Meggitt Sensing Systems，现归入 Parker Hannifin）
· 系列：VM600 IOC4T — 机械保护系统 I/O 接口卡
技术参数
| 项目 | 规格说明 |
|---|---|
| 产品全称 | Vibro-meter VM600 IOC4T I/O Interface Card |
| 零件号（常见） | 200-560-000-018 / 200-560-101-015（均为 IOC4T 硬件版本，功能兼容） |
| 适用系统 | VM600 机械保护系统(MPS)，安装于 ABE04x / ABE056 机架 |
| 配对模块 | 必须与 VM600 MPC4 或 MPC4SIL 机械保护卡成对使用（一对一槽位对应） |
| 动态信号输入 | 4 通道，接收 MPC4 处理后动态振动信号（缓冲原始信号可从 BNC 取出） |
| 转速/相位输入 | 2 通道转速计(tachometer)信号输入，接 MPC4 转速通道 |
| 模拟量输出 | 4 路独立可配，0–10 V DC（负载 >100 kΩ）或 4–20 mA（负载 <325 Ω），跳线选择 |
| 报警继电器输出 | 4 路本地可编程继电器，1NO/1NC 可选，额定 250 V AC / 5 A，1250 VA 分断容量 |
| 数字量输出 | 32 路可编程开集极(Open Collector)输出，经背板连接 RLC16/IRC4 扩展继电器卡 |
| 外部接线 | 48 位螺钉端子排（前方面板/机架后部），含 Alarm Reset / Danger Bypass / Trip Multiplier 控制输入 |
| 供电方式 | VM600 机架背板 +5 V DC（≈1.5 W）+ ±12 V DC（≈0.7 W + 每路电流输出 +0.25 W） |
| 通信接口 | Industry Pack (IP) 总线与 MPC4 通信，无独立外部网络口 |
| EMC/保护 | 全通道 EMI 浪涌保护，符合 EN 50081-2 / EN 50082-2（EMC Directive） |
| 工作温度 | 0 ℃ ~ +60 ℃（部分批次标称 -25 ℃ ~ +65 ℃），存储 -40 ℃ ~ +85 ℃ |
| 安装特性 | 6U 高 × 20.1 mm 宽 × 125 mm 深，支持热插拔（Hot-swappable） |
| 合规标准 | 设计符合 API 670（机械保护）、IEC 61010 安全、CE 认证——请以原厂 Datasheet DS_VM600_IOC4T 为准 |
| 质保 | 全新原装 12 个月；测试拆机件 3–6 个月（购买时确认） |
产品介绍
汽机/压缩机组大修时最怕振动监测柜报”IOC4T Communication Loss”——MPC4 明明好的，偏偏接口卡模拟量没输出、继电器不动作，DCS 里振动值全掉零，开机联锁过不去。VM600 IOC4T 就是解决这个问题的关键：它骑在 MPC4 后面通过 IP 背板总线取实时处理数据，再把四路动态通道分别转出 4–20mA 或 0–10V 送进贵司 DCS/PLC，同时用四路可编程继电器送出 Alert/Danger 干接点做跳闸或报警联动，BNC 口还能引原始缓冲信号给便携分析仪做离线诊断。
现场实测发现老批次 200-560-000-018 与新版 200-560-101-015 在电气功能和跳线配置上完全通用（严格来说，后缀差异多为元器件批次/温区标定或 firmware ID，非功能降级），插进同代 机架无需改线——但要注意若原系统跑的是极早期 Manager 软件（v2.x 以前），个别新版序列号可能在设备扫描列表里显示未知部件，不影响运行，只是无法读出版本注释，这种情况刷新下 Manager 即可。我们出库前逐张与 联调验证模拟量标定及继电器动作，附测试截图，有库存通常当日发太原。
替换与升级建议
✅ 直接替换
- 200-560-000-018 ↔ 200-560-101-015：同属 IOC4T 家族，引脚、尺寸、背板协议完全一致，直接互换无需改线或修改 配置，工作量 ≈ 插拔 5 分钟 + 上电自检
- 替换旧版 IOC3（VM500 系统）：❌不可直接替，机架背板不兼容，需整体升级 VM500→ 机架
⚠️ 软件兼容（需关注）
- 若原系统 Manager / VibroSight 版本过旧（< v3.0），换新批次 200-560-101-015 可能提示”Unknown “——功能正常但建议升级软件以获得完整诊断信息，约 15–30 分钟，无硬件成本
❌ 硬件不兼容
- Bentley Nevada 3500 系列 I/O 卡、本特利 1900 系列、IMC 或其他 DCS 本地 I/O 模块——背板、端子定义、通信协议均不同，无法替代
- CPU 卡(CPUM)、AMC 卡不能替代 （功能完全不同）
注：Vibro-meter 部分老零件号已列入 Meggitt Legacy 清单，若贵司原卡片印有其他后缀（如 200-560-xxx-xxx），把清晰照片发来核实是否同属 可替。
