描述
产品详情

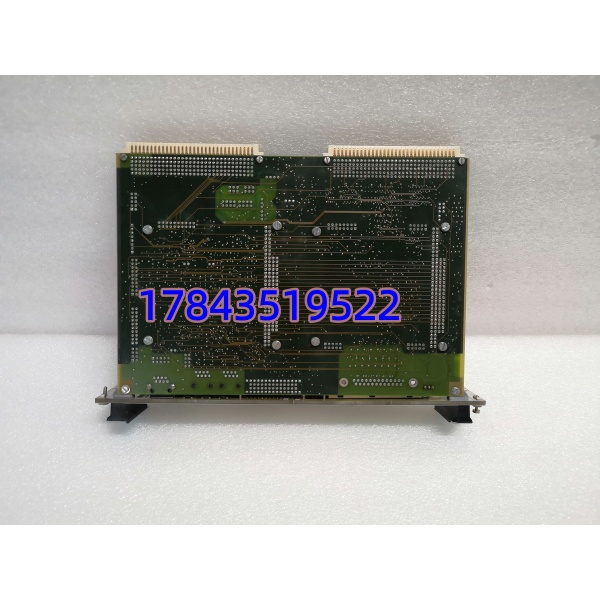

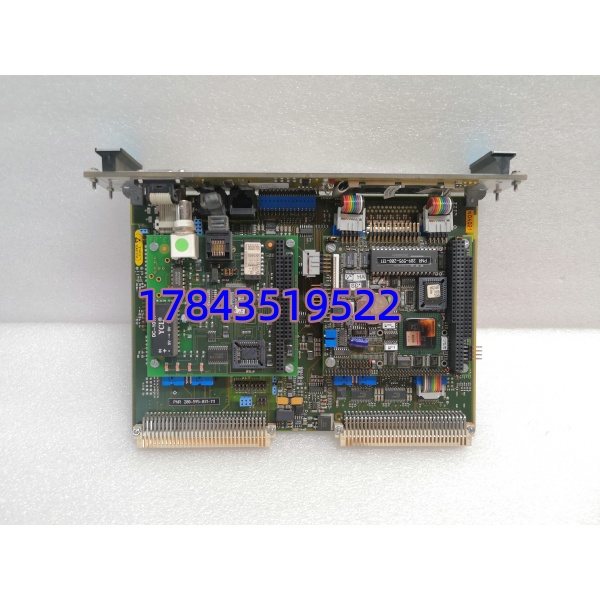

· 型号：200-595-031-111（VM600 CPUM）
· 品牌：Vibro-meter / Meggitt Sensing Systems（Spectris Group）
· 系列：VM600 MPS/CMS — CPUM + IOCN 机架控制器与通信接口卡对
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品名称 | VM600 CPUM Central Processing & Communication Module |
| 部件号 | 200-595-031-111 |
| CPU | AMD Geode™ LX800 @ 500 MHz（PC/104 架构工业模块） |
| 内存 | 256 MB DRAM + 非易失性存储（事件日志 ≥10,000 条） |
| 占用槽位 | 双宽度，占 VM600 ABE04x 机架 2 个 VME 插槽 |
| 配套要求 | 必须与 IOCN（Input/Output Communication Network）卡成对使用；不兼容 IOC4T |
| 以太网接口 | 2×10/100 Mbps（前面板 + 背板），支持通信冗余 |
| 串行接口 | 1×RS-232 前面板调试口；2×隔离 RS-422/RS-485 后端（可配 Modbus RTU） |
| 通信协议 | Modbus TCP、Modbus RTU、PROFINET（依固件版本，请以原厂手册为准） |
| 前面板人机 | LCD 图形屏显示测量值/报警限值/状态；Alarm Reset (AR) 按钮；多色 LED |
| 最大管理规模 | 可管理本机架内最多 12 块 I/O 模块（MPC4/AMC8/XM16 等组合） |
| 供电 | +24 V DC 由 VM600 机架背板供给（来自 RPS6U 电源模块），典型功耗 ≤8 W |
| 工作环境 | 运行 -40~+70℃（部分资料 -25~+65℃ 视涂层），5~95% RH 非凝露 |
| 安全与认证 | CE、RoHS、EMC IEC 61000-6-2、API 670 兼容；部分批次带 Conformal Coating |
| 热插拔 | 支持 MPC4/AMC8 卡热插拔及自动重配置；CPUM 本身建议断电插拔更换 |
产品介绍
TSI 机柜巡检时最容易被忽视的就是 CPUM——它不采集信号所以平时没人盯，一旦死机 DCS 侧全变坏值，联锁保护形同虚设。这款 200-595-031-111 是 VM600 机械保护系统的核心控制器与通信网关，跑 QNX/实时 OS，通过 VME 背板轮询机架内所有 MPC4（振动保护卡）和 AMC8（模拟监测卡）的数据，经预处理后向上位 DCS 或 PLC 发布，同时承担”一键配置(One-Shot Config)”管理职能——不用逐卡连 RS-232，插上网线用 VibroSight 或 MPSx 软件就能批量下参数。
商业上它的卖点是前面板自带 LCD 和报警复位键，现场不用开便携机能确认通道数值和消报警，这在防爆区外日常点检中很实用。但要注意它必须搭配 IOCN 卡组成 CPUM/IOCN 对，老系统如果只有 IOC4T（给 MPC4 用的）是不够的——这是采购最容易踩的坑。不支持独立运行，也不能代替本特利 3500 框架的通信模块。
替换与升级建议
✅ 直接替换
- 200-595-031-111 ↔ 同期 CPUM 不同后缀（如 200-595-031-xxx 仅固件/涂层差异）：插拔替换，原工程文件
.vmp直接加载，固件自动同步或提示升级（<5 min）。
⚠️ 软件兼容（需评估/改配置）
- CPUR + IOCR（冗余版，PN 600-007-xxx）：硬件接口一致但固件为冗余模式；单 CPUM→CPUR 可替但会空置冗余功能，反之冗余系统不能用单 CPUM 替 CPUR 否则丢失热备。
- CPUR2 + IOCR2（PN 600-026-xxx）：增加现场总线数学处理和 Profibus DP，背板兼容但配置数据库需迁移，工作量约 1~2 h/机架。
❌ 硬件不兼容
- IOC4T / IRC4 类 I/O 卡：CPUM 只认 IOCN，不能混插或替代 IOC4T 用途。
- VM500 系列 CPU 卡：物理及总线完全不同，无法代换。
若你现有机架无 IOCN 卡，只买 CPUM 装不进去正常运行——需一并采购 IOCN（通常 200-595-110-xxx 系列），建议核实机架 BOM 再下单。
