描述
产品详情

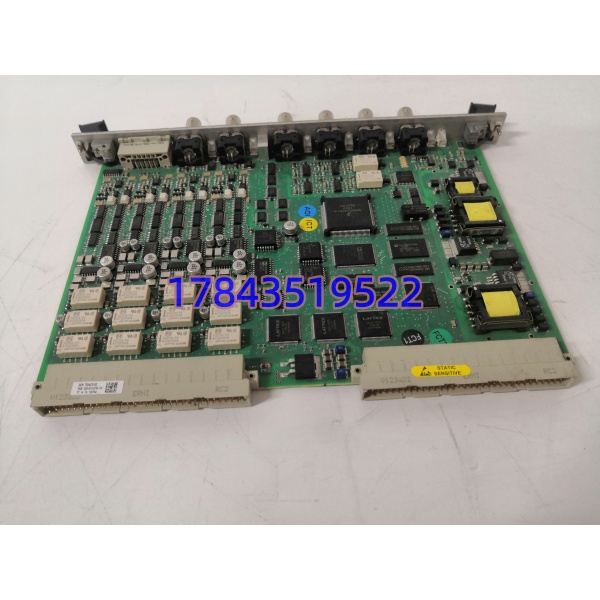

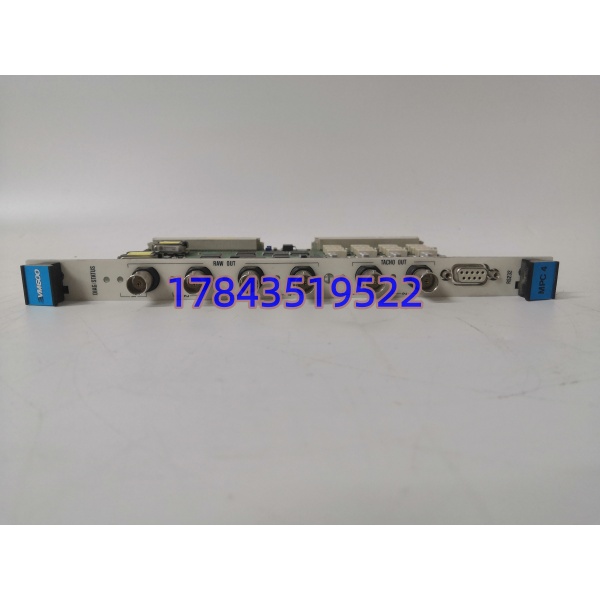

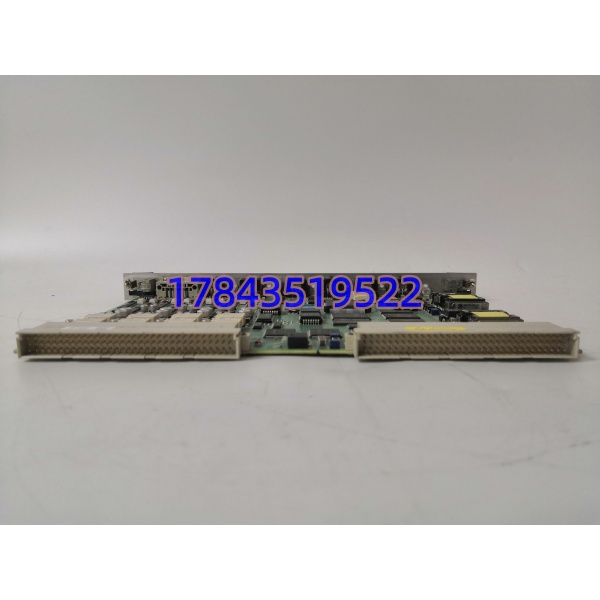

· 型号：MPC4 200-510-076-114（200-510-076-111/113/114为同系版本，114为较新固件）
· 品牌：Vibro-meter（现 Meggitt / Siemens）
· 系列：VM600（Modular Protection and Condition Monitoring System）
规格参数
| 参数项 | 规格值（需核对/以原厂手册为准） |
|---|---|
| 通道配置 | 4个动态信号输入通道 + 2个转速/键相通道（Tach） |
| 传感器兼容 | 电涡流探头（Proximitor）、加速度计、速度传感器、LVDT |
| 测量参数 | 轴相对振动、轴承绝对振动、轴位移、胀差、偏心、转速、零转速 |
| 信号处理 | 内置DSP，同步/异步采样，FFT分析，通频值/峰值/相位提取 |
| 报警与保护 | 每通道4个独立报警设定点，硬件比较器<10ms响应，支持“三取二”逻辑 |
| 继电器输出 | 通过背板驱动机架继电器，支持“表决”机制防止误动 |
| 模拟输出 | 4–20 mA（需配IOC4T接口卡），负载≤500Ω |
| 通信接口 | 背板VM600总线，经IOC4T转以太网（Modbus TCP/RTU）、RS-485、PROFIBUS DP |
| 供电方式 | VM600机架背板供+24V DC（冗余），典型功耗<15W |
| 安装形式 | 标准VM600机架插槽（6U Eurocard），插卡式，前后面板螺钉固定 |
| 工作温度 | –20°C 至 +70°C（部分版本标 –25°C 至 +65°C，需核对标签） |
| 存储温度 | –40°C 至 +85°C |
| 防护等级 | IP20（柜内安装），部分版本带Conformal Coating防盐雾涂层 |
| 认证标准 | API 670（机械保护系统标准），SIL 1（IEC 61508），ISO 13849 PL c，CE，UL |
| 诊断功能 | 前面板LED（PWR/RUN/COM/Alarm），板载Watchdog，自诊断上传MPS软件 |
| 冗余支持 | 支持1:1热备（主/备MPC4），背板自动同步配置与数据，切换无扰动 |
产品介绍
这是瑞士 Vibro-meter（现属 Meggitt / Siemens）VM600 系统的核心——MPC4 多功能处理器卡。它的定位非常纯粹：给汽轮机、压缩机、燃机等大型旋转机械做“实时体检”和“保命跳闸”。插在 VM600 机架里，背板直接接 IOC4T 接口卡，现场的电涡流探头（测轴振）、加速度计（测瓦振）信号进来，卡上的 DSP 做 FFT 运算，算出通频值、峰值、相位，然后跟预设的报警值硬比较，超标就直接拉继电器跳闸，响应时间<10ms，根本不经过上位机软件，杜绝死机延误。
和普通的 PLC 模拟量输入比，这货卖点是 API 670 认证和 SIL 1 等级——这是石油化工、电厂强迫执行的机械保护标准，普通 AI 卡过不了安评。坦白讲，200-510-076-114 是 MPC4 的较新版本，老版本 111/113 停产了，现在二手市场流转的基本是 114。我在现场遇到过凌晨 3 点汽机轴振高高高报，MPC4 直接跳闸停机的，虽然当时骂娘，但事后拆开看探头积碳，确实救了转子一命。这卡成色不重要，固件版本匹配 机架，通电自检过，就是保命件。
应用场景与行业案例
痛点切入：我在现场遇到过化工厂压缩机升速过程中，普通 DCS 模拟量卡采样慢、滤波差，轴振真峰值漏采，导致转子碰摩，修了两周花了七位数。还有电厂给水泵小汽机，探头信号受变频器干扰，误跳闸三次，每次非计划停机损失二十万。MPC4 就是来解决这类问题的——API 670 标准的硬件比较器，不受软件死机影响，抗干扰设计扛得住变频器谐波，毫秒级跳闸防止转子报废。
典型场景：
- 发电厂汽轮机/给水泵小机：4 通道测轴振（X/Y 方向）+ 2 通道测轴位移，API 670 强制要求，跳闸逻辑硬接线直出，非它不行因为 SIL 1 认证。
- 石化厂离心压缩机：转速 12000 RPM，电涡流测轴振， 做 FFT 频谱分析，提前两周发现不平衡故障，避免非计划停机。
- 钢铁厂高炉鼓风机：粉尘+高温， 带 Conformal Coating 防盐雾，背板 Modbus TCP 连 DCS，RS-485 挂本地 HMI，柜内 IP20 但抗干扰。
- 老旧 系统保产：原 111 烧了，插 114 进同机架，MPS 软件升固件，老 IOC4T 全兼容，避免换整套 花六位数。
真实案例：去年冬天在陕北一个天然气处理厂，#2 燃驱压缩机在提负荷到 80% 额定转速时， 突然报“Ch1 High High Alarm”并跳闸，现场操作工一脸懵。我到机柜间看 前面板，Alarm 红灯常亮，Relay 输出灯亮，说明是硬件比较器动作不是软件误报。拔卡检查背板接线，探头阻抗正常，但看趋势记录发现轴振真峰值 150 μm（报警值 125 μm），延时 2 秒确认不是干扰。说实话，那天室外 –22°C，如果没跳闸让转子继续升速，碰摩导致的叶片断裂损失至少 500 万。后来拆开压缩机，发现联轴器螺栓松动导致不平衡。那块 114 成色一般，标签有油污，但在现场它就是保命件。
