产品详情

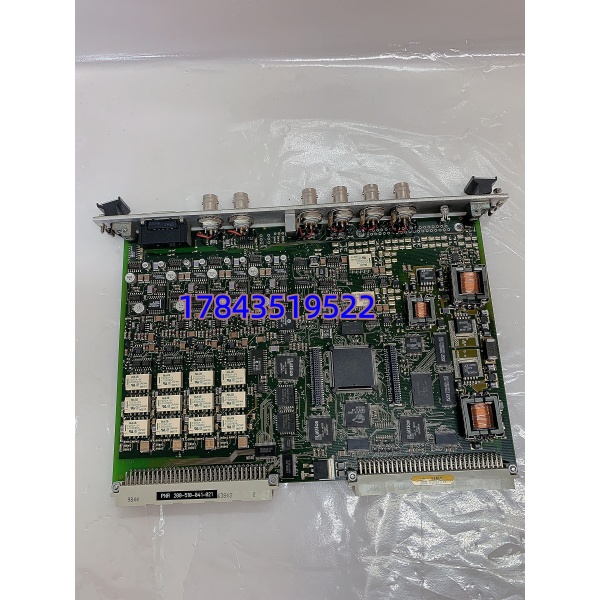

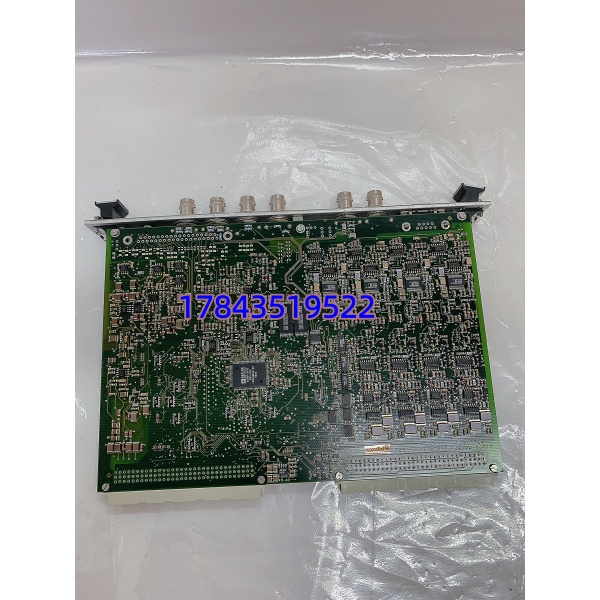

· 型号：MPC4（部件号 200-510-041-021 / 200-510-111-021）
· 品牌：Vibro-Meter（Meggitt Sensing Systems，现属Safran）
· 系列：VM600 机械保护系统（MPS）— 标准版 Machinery Protection Card
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Vibro-Meter / Meggitt Sensing Systems |
| 模块名称 | VM600 MPC4 Machinery Protection Card（标准版） |
| 部件号(PN) | 200-510-041-021、200-510-111-021、200-510-071-113等同族标准版 |
| 动态信号输入 | 4路独立，可编程为加速度/速度/位移(电涡流)/动态压力，AC ±10V max，DC 0~±20V |
| 转速(Tacho)输入 | 2路独立，支持无源/有源磁阻、霍尔、TTL，范围 0.016 Hz~50 kHz |
| A/D转换 | 24-bit Σ-Δ ADC，每通道独立采样 |
| 信号处理 | 板载DSP：数字滤波(HP/LP/BP/Notch)、积分/微分、RMS/Peak/Peak-Peak、阶次跟踪 |
| 报警设定点 | 每通道可编程 Alert(预警)、Danger(危险)、OK(正常)，含延时/迟滞/锁定逻辑 |
| 模拟缓冲输出 | 前面板4×BNC（原始动态信号）+2×BNC（转速信号），供便携分析仪接入 |
| 背板接口 | VME兼容从接口与IOC4T通信，RS-232前面板口用于本地配置(MPSx Software) |
| 传感器供电 | 板载稳压源，为IEPE加速度计(恒流~4mA/24V)及电涡流前置器供电 |
| 机架供电 | 由VM600 ABE04x/ABE056机架背板提供 +5V/+12V/−12V DC，典型功耗<3W |
| 安装方式 | VM600机架前部插槽，须与对应槽位IOC4T后卡成对，支持热插拔(live insertion/removal) |
| 工作温度 | -25℃~+65℃(IEC 60068-2)，存储 -40℃~+85℃，相对湿度 5%~95% 无凝露 |
| 认证标准 | CE、设计满足 API 670 及部分版本 SIL 2（以实物铭牌为准） |
| 物理尺寸/重量 | 6U高(约262mm)×20mm宽×187mm深，≈0.40kg |
产品介绍
某电厂TSI改造项目里遇到过：旧MPC4卡OK灯不亮但IOC4T正常，量背板供电没问题——大概率是A/D采样电路老化或DSP内核锁死，换标准版MPC4插回原位就恢复了。这块卡是VM600系统真正做”判决”的地方：它从电涡流/加速度探头拿原始信号，跑24-bit过采样和DSP算法算出轴振/瓦振/胀差/偏心率，跟预设Alert/Danger阈值比对后通过VME背板通知IOC4T动作。前面板BNC能把原始波形无损引出来接离线分析仪，这点做故障诊断时很关键。
采购角度记住一条：MPC4永远要跟IOC4T成对——你下单只需换MPC4时，确认后槽IOC4T PN还在(通常不用动)。标准版(编码第3位=1，如041-021、071-113)互相可替；橙色把手带TÜV标的MPC4SIL(编码第3位=3)缺转速通道且固件隔离，不能替标准版，买了插进去MPSx会报Card Mismatch。换完进软件Verify Slot→Download Configuration，一般5分钟内恢复监测。
替换与升级建议
✅ 直接替换
- — 物理尺寸、背板引脚、VME ID全同，与现卡对兼容。换后进MPSx→Slot Assignment核对槽号→Download Config，零线改动，停机<5 min（支持热插拔低负荷更换）。
⚠️ 软件兼容（需改配置／不可互替）
- MPC4SIL（PN含 -077- 或编码第3位=3，橙色把手带TÜV标） — 不支持转速通道、窄带跟踪振动及Danger Bypass/Trip Multiply功能，无VME从接口，固件隔离。标准系统不能用SIL版替，反之亦然。若原系统确为SIL架构需订对应MPC4SIL，且通常整套重新安全认证，改动量大不推荐仅因单卡故障跨级更换。
- 早期 VM500 系列 CPU/保护卡 — VME背板架构不同，物理不兼容，需整机VM500→VM600升级。
❌ 硬件不兼容
- CMC16/XMx16 状态监测卡、Bently Nevada 3500/22M 或 3300 系列、任何其他品牌TSI框架模块 — 背板总线、供电定义、端子完全不同，无法安装。
严格来说PN中041/111差异主要是出厂选项代码或区域版本，功能等价均为标准。请以现柜内旧卡丝印第三位编码确认是”1″(标准)还是”3″(SIL)再下单。
