产品详情

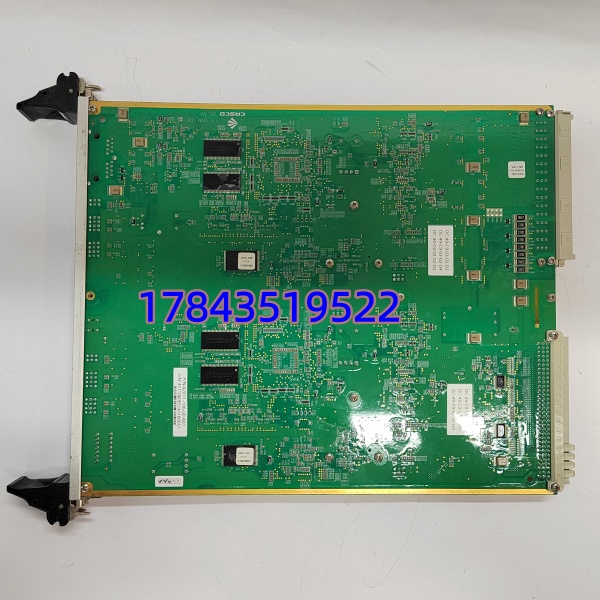

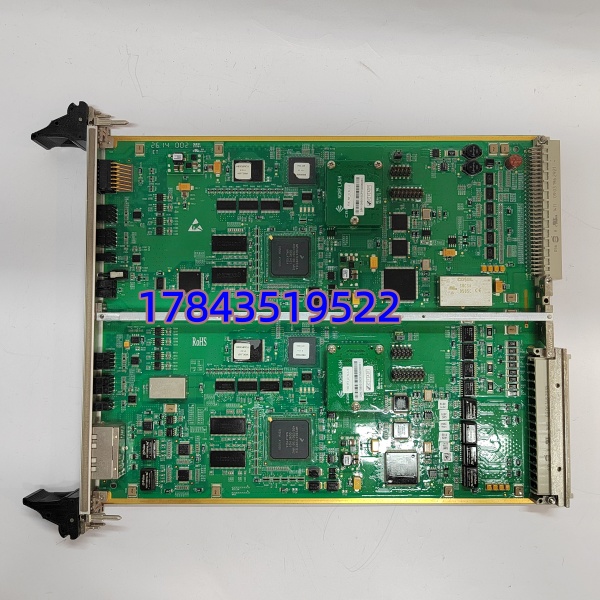

· 型号：42011-106-00 A01（VER.A01，丝印 ITC_VIOM_VIOC），对应 VM600 IOC16T / IOC4T Interface Card
· 品牌：Vibro-Meter（AMETEK Meggitt）
· 系列：VM600 Series — I/O & Communication Interface Module（IOC），与 CMC16 Condition Monitoring Controller 配对使用
规格参数
- 功能定位：VM600 系统 I/O & Communication Interface Card（IOC），与 CMC16（200-530-xxx）背对背插入机架组成”卡对”（Card Pair），CMC 负责算法，IOC 负责外部 I/O 及通信上送
- 部件号：42011-106-00 Revision A01 / VER.A01，PCB 丝印 ITC_VIOM_VIOC（VIOM = Vibration I/O Module，VIOC = VM600 I/O & Comm）
- 适用机架：VM600 ABE04x 系列（通常 Slot 邻 CMC16，物理上两卡夹背板总线）
- 上游接口：通过 VM600 VME 风格背板总线与 CMC16 实时交换报警状态字、模拟量数值、配置命令
- 通信上行：
- 以太网：2× RJ45 10/100Base-TX，支持 VibroSight Protocol / Modbus TCP（可组态映射报警/振幅/间隙电压等到 Modbus 寄存器）
- 串行：部分版本 RS-232/485 口（DB-9）用于本地维护或老协议（依配置）
- 继电器输出：典型 8 路 Form C（SPDT）报警继电器（Alert/Danger 分设，可组态 NO/NC），触点容量 30VDC/250VAC 2A（阻性），部分 IOC16T 扩展至 16 路
- 模拟量输出：可选 4~20mA 有源 AO（典型 2~4 路，映射任意处理变量如 1X/2X 振幅、间隙电压），负载 ≤500Ω
- 状态指示：RUN（绿）、COM（通信活动）、FAULT（红）、Relay Active LED per channel
- 供电：由 机架背板提供 +24VDC（典型功耗 4~7W，依激活 AO/继电器数）
- 安装：插入 机架指定 IOC 槽位，与 CMC16 相邻形成卡对，带导向销 + 锁紧柄
- 前面板接口：以太网 RJ45 ×2、维护串口（部分）、继电器测试按钮/LED
- 工作温度：0~+65℃（机柜内），存储 -40~+85℃，5~95%RH 非冷凝
- 认证：CE、UL、部分版本 ATEX/IECEx（依系统整体认证），符合 API 670机械保护系统要求
- 固件/配置：通过 VibroSight 软件下装配置（报警矩阵、Modbus 地址映射、AO 定标），配置存于 CMC+IOC NVRAM 或工程文件
产品介绍
42011-106-00 A01（ IOC16T/IOC4T）是 保护系统里”对外说话”的那块卡——CMC16 算完振动幅值和报警，IOC 把它转成继电器接点闭合（去跳闸/旁路/报警盘）、4~20mA 送 DCS 趋势、或以 Modbus TCP 上 VibroSight/AMS。它不能单独工作，必须和 （200-530-025-014 等）背对背配对插在同一机架，二者通过背板同步握手。
有一点要注意：IOC 和 CMC 有版本匹配要求。42011-106-00 A01 通常配 的较新固件版（111-013 等），老机架若用 200-530-025-014 早期 CMC 偶尔报”Card Pair Mismatch”——升级 CMC 固件或确认 IOC 版本兼容矩阵能解决。我在现场遇过只换 IOC 不换 CMC 导致机架启不来，核对 Part No. 后缀避坑。
应用场景与行业案例
机架报”IOC Communication Lost”或所有继电器报警无输出——保护逻辑算对但现场不动作（跳闸失效或 DCS 收不到振动值），根因常在 IOC 卡或其与 CMC 的背板接触。汽机轴振保护系统最怕这个，因为它直接关联 ESD/停机回路。
典型场景：
- 火电/核电汽轮发电机组轴保护： +IOC16T 做 #1~#9 轴承轴振/轴位移监测，IOC 继电器接点进 ETS（Emergency Trip System）做危险停机，4~20mA 进 DCS 趋势。
- 炼化厂离心压缩机：IOC Modbus TCP 将包络解调轴承故障特征频带能量送上厂级 AMS，继电器 Alert/Danger 分两级联跳压缩机。
- 海上平台燃机：高盐雾环境 IOC 继电器触点氧化偶发接触不良——建议定期（年检）做继电器测试按钮验证。
- 大型风机水泵群：多 机架分布，IOC 统一做 Modbus TCP 汇聚进 SCADA。
真实案例：南方某 600MW 机组 #1 轴振 ，大修后上电 RUN 正常但所有报警继电器不动作、VibroSight 显示”IOC Not Responding”。量背板 +24V OK，拔 IOC（42011-106-00 A01，约 2004 年产）发现金手指轻微氧化，清洁重插仍无 RUN 灯——交叉验证换入测试好的同型号 IOC 后 RUN 亮、继电器测试正常。判断老 IOC 背板总线接口老化。从 VibroSight 重下装配置（约 90 秒）恢复全部报警映射。保住了开机节点。老师傅说”CMC 算得再准，IOC 哑巴也白搭——以后按每两套同型机架备一块 IOC”。
