产品详情

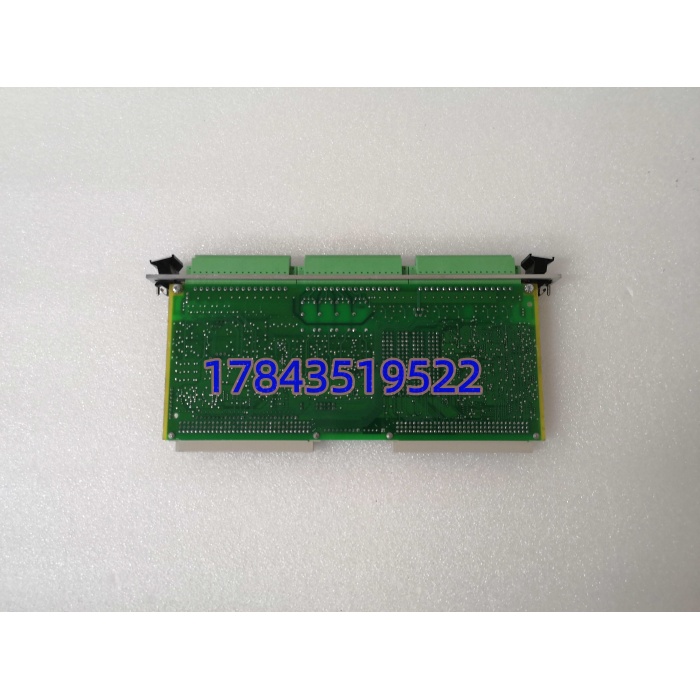

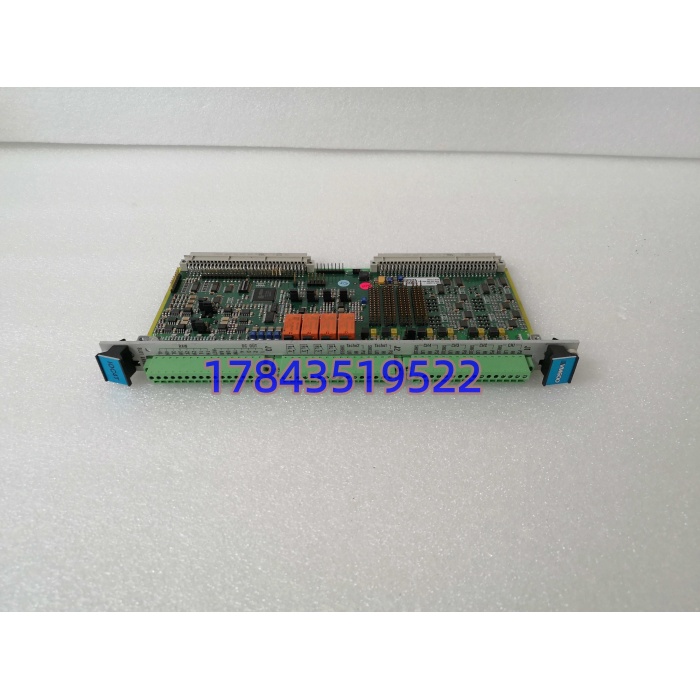

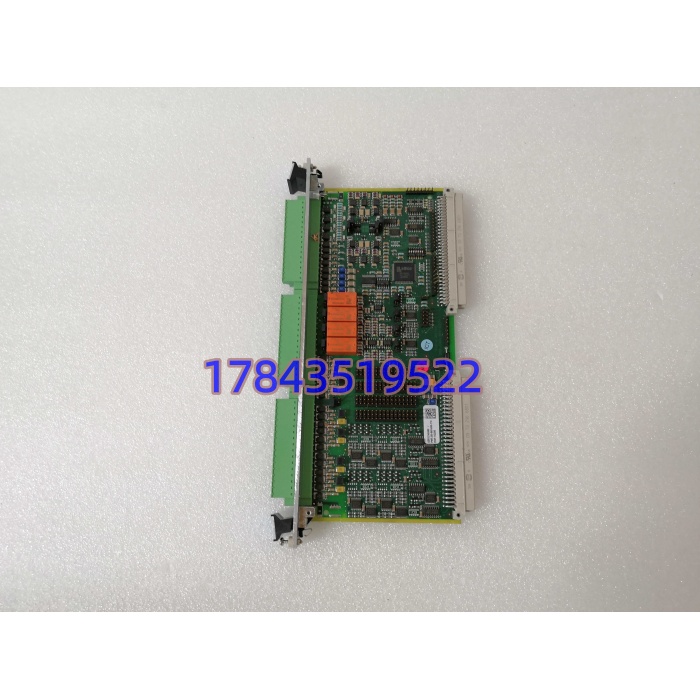

· 型号：200-560-000-113（VM600 IOC4T）
· 品牌：Vibro-Meter（瑞士，现隶属Meggitt Sensing Systems/AMETEK）
· 系列：VM600 机械保护系统
规格参数
- 模块类型：输入/输出接口卡（IOC4T），安装于VM600机架后部
- 动态信号输入：4通道，接MPC4卡动态信号输出
- 转速信号输入：2通道，接MPC4卡转速信号输出
- 模拟输出：4路独立可配置，4-20mA或0-10V（跳线选择），精度≤±1.5%，线性误差≤±0.5%
- 模拟输出负载：电压输出>100kΩ，电流输出<325Ω
- 继电器输出：4路可编程继电器（RL1-RL4），每路1×NC或1×NO触点（用户可配置），额定250VAC/5AAC，分断容量1250VA
- 数字输出：32路可编程集电极开路输出，可经跳线连接至RLC16/IRC4继电器卡
- 供电：+5VDC、±12VDC（由VM600系统背板供电）
- 工作温度：-25°C 至 +65°C
- 存储温度：-40°C 至 +85°C
- 湿度：工作时0-90%无冷凝，存储时0-95%无冷凝
- 尺寸：6U高 × 20.1mm宽 × 125mm深
- 重量：约0.25kg
- EMI保护：所有输入输出均带滤波保护，符合CE标准
- 连接方式：前面板端子排，螺纹端子用于外部控制系统信号输入输出
产品介绍
VM600 IOC4T（200-560-000-113）是Vibro-Meter VM600机械保护系统的专用信号接口卡，安装在机架后部，通过高速背板总线与MPC4机械保护卡实时交换数据。它的核心职责是“承上启下”：把现场涡流传感器、速度传感器、键相探头的原始信号可靠地送进MPC4做高速处理，再把MPC4生成的报警状态、模拟量测量值、数字量控制信号输出到DCS、PLC或ESD回路。
坦白讲，这块卡本身不做FFT分析，也不做报警判断——那是MPC4的活儿。但没有IOC4T，就是“孤岛”，现场信号进不来，控制指令出不去。在API 670合规的大型旋转机械保护系统里，这种专用I/O卡的设计比通用PLC模拟量模块严谨得多：每路模拟输出独立隔离，继电器触点容量直接驱动电磁阀或跳闸回路，32路数字输出可灵活组态成复杂联锁逻辑。对于燃机、汽轮机、压缩机这类“停不起”的设备，这种架构是刚需。
应用场景与行业案例
痛点切入：我在现场最怕的不是传感器坏，而是信号到了DCS却“失真”或者“延迟”。通用I/O模块的采样率和隔离等级在旋转机械高速振动面前经常不够用，导致报警滞后甚至误动作。系统用+IOC4T的专用架构，把信号调理、高速采集、硬接线保护输出做在一张背板上，就是为了杜绝这种风险。
典型场景：
- 燃气轮机/汽轮机轴承监测：配合涡流传感器测轴振、轴位移，模拟输出送DCS趋势显示，继电器输出直接串入ETS跳闸回路——这不是“建议停机”，这是“必须立刻停机”。
- 离心压缩机机械保护：监测径向轴承X/Y向振动、轴向位移，转速信号做键相参考。IOC4T的4路继电器可分别组态为报警、危险、故障、旁路，满足API 670对保护系统冗余的要求。
- 海上平台主发电机组：盐雾、高温、24小时无人值守。系统的宽温设计和EMI保护在这种环境下比通用PLC靠谱，的硬接线输出不依赖上层通信，通信断了保护不停。
- 大型电机-泵组状态监测：水泵、风机、压缩机的轴承座振动通过速度传感器接入，把处理后的4-20mA信号送给DCS做趋势分析，同时保留独立的继电器跳闸能力。
真实案例：去年接触过一台9E燃机，压气机端振动在DCS上显示“正常”，但现场机械师总觉得声音不对。拆机检查发现是DCS侧用的通用AI卡采样率太低，高频叶片通过频率被滤掉了。后来把振动保护改成系统，做高频采样，输出两路独立继电器进ETS。三个月后一次启机过程中，的RL3继电器动作，燃机跳闸。事后看波形，是压气机二级静叶出现了高频颤振，DCS趋势里根本看不出来。运维主管事后跟我说：“这跳闸跳得值，要是没这硬接线保护，叶片飞出来就不是钱的事了。”
