产品详情

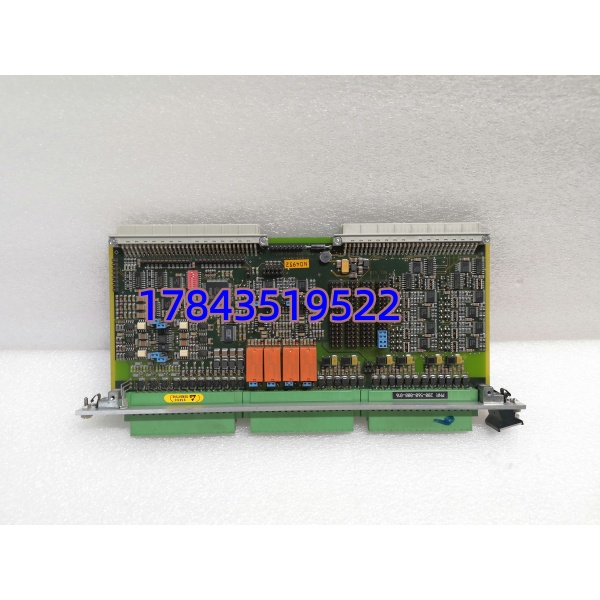

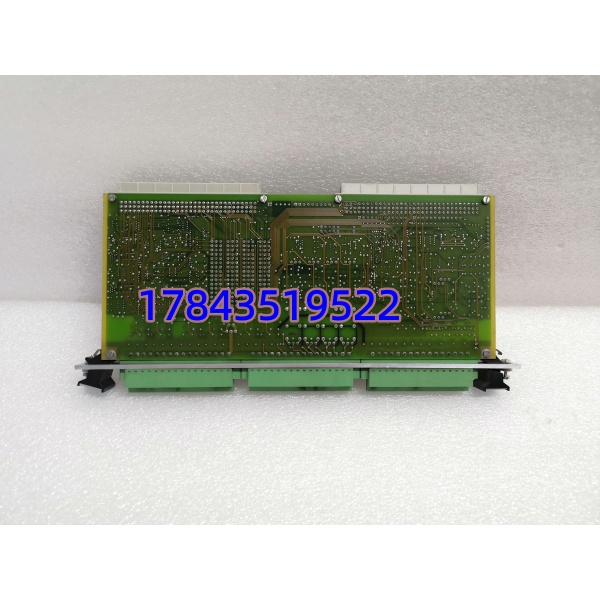

· 型号：VM600 IOC4T（200-560-000-016 标准版 / 200-560-101-015 SIL变体）
· 品牌：Vibro-meter（Meggitt Sensing Systems）
· 系列：VM600 Machinery Protection System — IOC4T I/O Card
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | VM600 IOC4T Input/Output Interface Card |
| 部件编号 | 200-560-000-016（标准）/ 200-560-101-015（SIL2变体，依出厂铭牌为准） |
| 配套主机卡 | 须与 VM600 MPC4 或 MPC4SIL 机械保护卡 1:1 配对，安装在同槽位后方 |
| 动态信号输入 | 4通道（差分），连接传感器原始振动信号至MPC4 |
| 转速/相位输入 | 2通道（Keyphasor / 磁阻探头），送入MPC4做转速及相位参考 |
| 模拟量输出 | 4通道独立DAC，软件配置 0–10 V 或 4–20 mA（跳线切换），对应各振动通道 |
| 报警继电器 | 4个可编程SPDT继电器，触点容量 5 A @ 250 V AC / 30 V DC |
| 数字量输出 | 32路可编程开集极输出（Open Collector），可驱动 RLC16 / IRC4 扩展继电器卡 |
| 接线方式 | 前面板48端子螺钉接线排（Screw Terminal），含缓冲原始信号BNC监测点 |
| 背板供电 | 由VM600机架背板经MPC4提供（+5 VDC / ±12 VDC），典型功耗＜5 W |
| 工作温度 | -25℃ ～ +65℃（存储 -40℃ ～ +85℃） |
| 安装方式 | VM600 ABE04x / ABE056机架，插于MPC4卡正后方，支持在线热插拔更换 |
| 通信接口 | Industry Pack (IP) 接口与MPC4通信，不直接对外网 |
| EMC/隔离 | 全通道EMI浪涌保护，符合 EN 50081-2 / EN 50082-2，通道间隔离≥500 V |
| 适用标准 | 符合 API 670 旋转机械保护推荐做法、IEC 61508（SIL版依具体铭牌） |
| 物理尺寸 | 约 125 mm(D) × 20.1 mm(W)，重≈0.25 kg |
产品介绍
某个化工厂机组大修后发现DCS收不到轴振模拟量——查下来是IOC4T模拟量输出级被现场浪涌打坏，本身正常。这张卡本质上就是的”手和嘴”：它把探头原始信号（电涡流/加速度/磁阻）引给做FFT和包络处理，再把计算结果变成4-20mA送DCS、驱动本地报警继电器或开集极输出去扩展继电器机架。如果你的只配了没收IOC4T，DCS是读不到任何过程量的——这点常被初次接触的仪表工忽略。
严格来说200-560-000-016与200-560-101-015在硬件接口层面物理兼容，差异主要在出厂Firmware版本或SIL认证铭牌（101-015多见于核电/高危装置要求SIL2文件包），现场互换一般可直接用，但建议在 Configurator里核对配置是否需重编译。它不支持单独脱离运行，也不能当普通数据采集卡直连电脑——所有参数靠下装。原厂全新带序列号可溯源，适合API 670机组备件定额储备。
替换与升级建议
✅ 直接替换
- 同部件号IOC4T（200-560-000-016↔200-560-101-015互替）：物理尺寸、背板引脚、端子定义完全相同，在线更换后重设IP无关（无IP），只需在 Configurator确认报警逻辑映射——工作量约10分钟，无额外成本。
- 早期IOC4（非）：若机架是老初代且背板不同则不推荐，除非整体升级机架背板及，否则存在针脚差异。
⚠️ 软件兼容（需改配置）
- 若原系统用IOC2（双通道版）：通道更多，换装需修改软件配置中I/O映射并重新下装至，改动量中等，无硬件成本但需停机下装窗口。
❌ 硬件不兼容
- 本身、RLC16/IRC4继电器扩展卡、ICP（前置器）：完全不同类型，不能替代。
- 非系统（3500、ADRE等）：物理与协议均不通。
现场实测发现部分200-560-101-015批次固件要求系统软件≥v6.x方能正确识别SIL变体选项字节，老版本Configurator可能报”Unknown H/W”——升软件或忽略警告通常可正常跑。[请以Meggitt Vibro-meter原厂硬件兼容说明为准]
