描述
产品详情

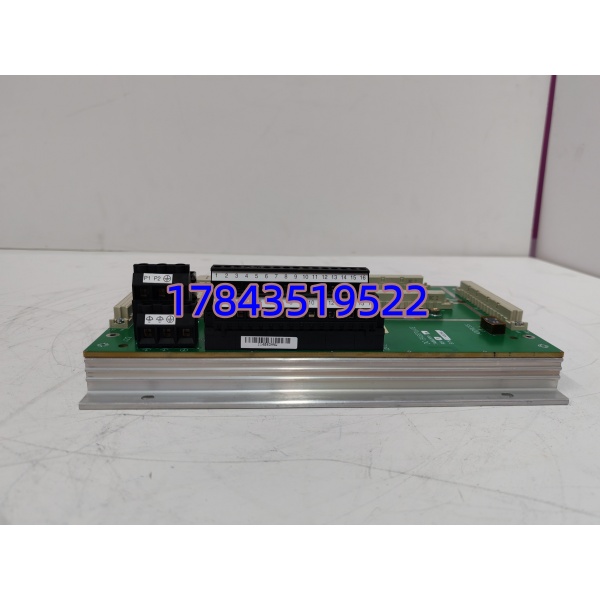

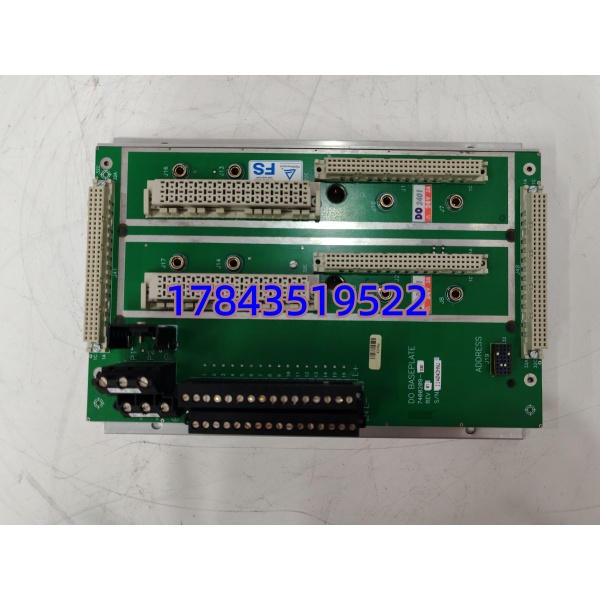

· 型号：DO2401（7400209-030）
· 品牌：TRICONEX（Schneider Electric / Invensys）
· 系列：Tricon TMR Safety Instrumented System（v10/v11 兼容，需配套 7400208/7400216 FTA）
规格参数
- 模块类型：数字量输出模块（Digital Output, DO）
- 部件号：7400209-030（对应 DO2401）
- 输出通道数：32点（分4组×8点，组内共COM，组间隔离）
- 输出类型：24V DC Source型（PNP/正逻辑，灌电流给负载），部分版本支持干接点模式需核对 FTA
- 额定负载电流：2.0A/通道（max），正常模式限流≈3.0A，降级模式≈1.5A
- 导通压降：< 1.0V @ 1.5A（MOSFET固态输出）
- 通道隔离：500V DC（现场↔系统背板），组间电磁隔离
- 输出响应时间：≤ 1ms（典型），满足ESD紧急停机实时性要求
- 诊断功能：上电自检+运行时通道开路/短路/过流检测，故障上报主CPU
- 安全等级：IEC 61508SIL3 / IEC 61511/ TÜV AK6
- 供电方式：逻辑侧由 Tricon 机架背板 5V 馈电；现场侧负载电源外接 24V DC（经 FTA）
- 工作温度：0℃～+60℃（工业级标准，宽温版标-40～+70℃视子版本）
- 安装方式：Tricon 标准机架 I/O 插槽，支持在线热插拔更换（需三模健康状态下）
- 配套端子板（FTA）：推荐 7400208-010 或 7400216 系列 Field Termination Assembly
- 物理尺寸/重量：约 350×40×230mm / ≈0.9kg
产品介绍
现场实测发现——ESD 系统做年度全回路测试时，最容易被忽视的不是逻辑而是”最后一个环节”：DO 模块带不动老化后内阻变大的电磁阀线圈，或者某组 COM 烧了导致整组 8 个联锁失电。DO2401 (7400209-030) 就是 Triconex 为 Tricon TMR 架构设计的 32 通道 24V DC Source 数字输出卡，三路独立驱动经硬件表决输出，单通道 MOSFET 短路或开路能被诊断屏蔽不误动，真正危险工况才按 SIL3 要求触发执行。它跟 AI2351 一样不是普通 PLC 的 DO 卡——每块卡内嵌自诊断能把故障精确到通道并上报，省掉大量误排查时间。
采购层面说句大实话：7400209-030 多数区域已进入 EOL（End of Life）窗口，原厂新件基本只出 -100 系列，市面流通以 NOS（New Old Stock）和测试合格二手为主。它的 TCO 亮点是高密度——一块顶数块常规 DO，意味着你按机架数做 N+1 冷备就能覆盖全装置 DO 容量，不必按通道数等比囤货占用现金流；若贵厂仍在用 -030 且无升级计划，建议在 FTA 端子板库存充足前提下做一次 Last-Time-Buy 战略囤货。
应用场景与库存策略
SIS 数字输出模块故障最要命的后果不是”停不下来”而是”无法复位/无法触发”——比如紧急切断阀 ESV 得电开、失电关的逻辑，DO 模块 COM 熔断等于阀门锁死原位，装置开车时连锁拒动属于重大安全隐患，整改时还得等进口渠道交期（8~14 周起）。DO2401 负责把 ESD/F&G/BMS 逻辑转化为现场电磁阀、声光报警器、马达启动继电器的开关动作，典型的 A 类关键执行备件。
- 炼化装置 ESD 紧急切断阀（ESV） solenoid 驱动：SIL3 回路非它不可，建议每 3~4 个 Tricon 机架备 1 件冷备件（Buffer Stock），密封防静电袋存放，标签注明测试日期。
- 海上平台 Fire & Gas 系统 声光报警器/排烟阀控制：同型号多机架可按 N+1 合并备件池，向授权代理商谈寄售代管减少资金占用。
- 化工聚合装置 联锁电机启动/停止继电器驱动：若现场混用 7400209-100，确认 TriStation 组态库含 -030 定义且固件兼容后再决定是否合并安全库存（硬件引脚兼容，EEPROM rev 不同需注意）。
- 停产过渡期提示：-030 若已 EOL，按剩余装置寿命(10~15年)×年均失效率(约 0.2%~0.4%/年 干节点工况较低)×安全系数 2~3 做 Last-Time-Buy——后期二级市场溢价通常是新件的 2~4 倍且翻新件良莠不齐。
真实案例：华东某 PX 芳烃装置，大修后开车前做 ESD 回路测试发现 #3 机架 DO2401 第 3 组 COM 报”Output Fault – Open Load”但负载正常——拆下目测发现 PCB 铜箔因往年雷击浪涌轻微发黑，功能尚可用但诊断判故障锁定输出。现场库房恰有一件 -030 冷备（三年前按我建议囤的），热插拔更换 3 分钟恢复，当天按时引料。若当时没备件，等快递最快隔日且需原厂授权解锁固件匹配，开车推迟一天直接损失超百万。事后他们将 DO2401 列入 ABC-A 清单强制每站 1 件密封冷备+年度上电自检。
常见问题解答 (FAQ)
Q1：7400209-030 现在还能订原厂新件吗？交期和停产状态如何？
根据行业渠道信息 部分早期子版本（含 -030）已进入 EOL/Discontinued 状态，施耐德建议查最新 PCN；原厂新件主流出 -100 系列。若必须 -030 建议寻 NOS 库存新或测试合格二手，要求提供序列号、上电自检截图及负载测试记录。
Q2：7400209-030 和 7400209-100 / -101 可以直接互换吗？
插槽与现场接线（配同型号 FTA）物理兼容，但需注意 TriStation 工程组态中模块类型版本及机架 MP 固件。——100 向下替 -030 通常 OK（部分需更新模块库），反过来老 -030 替新 -100 可能 EEPROM 不匹配报 Fault。改型替换务必由原厂/授权服务商确认兼容性，以现场 TriStation 实际识别为准。
Q3：建议安全库存量和呆滞处理？
单套 Tricon 系统（含多机架 DO 槽位）建议冷备 ≥1 件，多机架可 N+1 分摊。若装置拟升级 Tricon CX 或迁移，尽早评估多余备件——停产旧件放超 5 年极易呆滞，可询原厂以旧换新抵扣或工业备件平台转让。
