产品详情

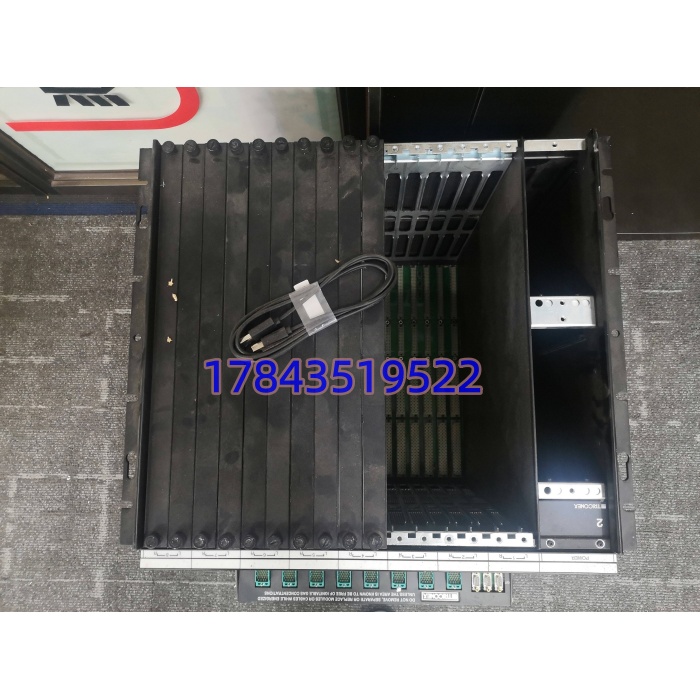

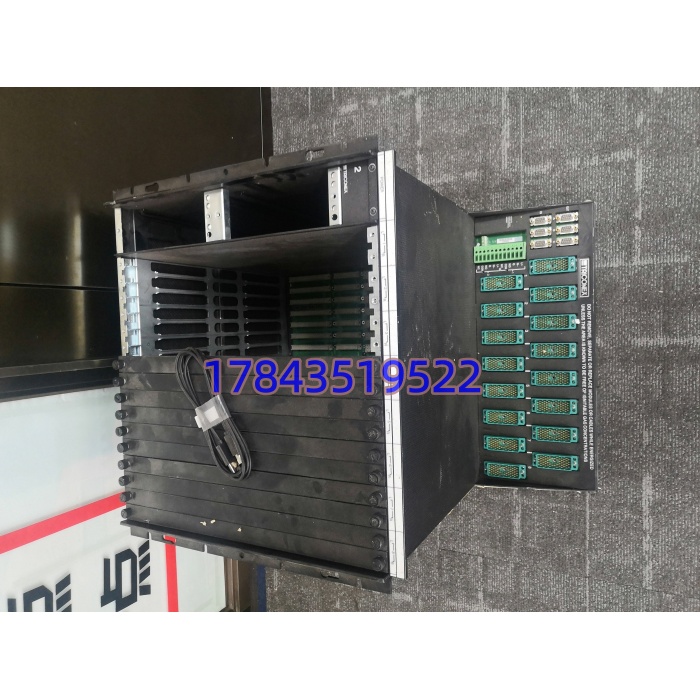

· 型号：TRICONEX 8111
· 品牌：TRICONEX（现属施耐德电气，原英维思Invensys）
· 系列：Tricon 8000系列扩展机箱（Expansion Chassis）
技术参数
| 参数项 | 规格说明 | 工程意义/备注 |
|---|---|---|
| 产品类型 | 扩展机架（Expansion Chassis），非主机架 | 必须配合8110主机架或Trident主控使用，自身无处理器 |
| I/O插槽数 | 14槽（Slot 1–14通用） | 可混插AI/AO/DI/DO/通信/HART等Triconex标准模块 |
| 背板总线 | TriBus，三重冗余，2 Mbps | 三取二表决TMR架构，单通道断线不影响整体通讯 |
| 安全等级 | SIL 3 per IEC 61508，ANSI/ISA S84.01 | 适用于ESD紧急停机、火气F&G、BMS燃烧器管理等SIS |
| 最大扩展能力 | 单主控最多挂6台8111，总系统≤118个I/O模块 | 现场实测发现，超过4台扩展时TriBus电缆长度要控在≤100 m（本地扩展用9802扩展器） |
| 电源输入 | 120 VAC 或 125 VDC，经由8305A冗余电源模块馈电 | 机架本身不带电源，背板分发三重隔离24 VDC给模块 |
| 安装形式 | 19英寸标准机柜，8U高度（约483×445×190 mm） | EIA-310-D兼容，空机架重约11 kg（24.2 lb），满配≈24.5 kg |
| 工作温度 | 0℃至+60℃（标准），扩展型-40℃至+70℃可选 | 湿度5%–95%非冷凝，NEMA 4X/IP65铝壳可选（现场防爆机柜内用） |
| 热插拔支持 | 是，所有I/O和通信模块支持在线带电插拔 | 故障更换不停联锁，某炼化项目里把MTTR压到<15分钟 |
| 兼容控制器 | Tricon v9/v10/CX、3008/3503E主处理器、4000/5000/7000系列 | 严格来说，它只在固件v3.2以上支持Trident CX新诊断LED，老v8要注意 |
| 通讯扩展 | 支持TCM/UCM/NCM/ACM/SMM通信模块，Modbus RTU/TCP、OPC | 背板自动映射，TriStation软件拖拽配置 |
| 认证与防爆 | FM Class I Div 2、CSA、ATEX、IECEx（取决于外壳选项） | 请以原厂手册为准，普通机架进防爆区要放认证机柜内 |
产品介绍
数据驱动切入：在炼化厂ESD系统扩容项目里，8111的出场频率比主机架8110还高——因为安全回路点数一旦突破主控14槽上限，采购第一反应就是“再加一台扩展机架”。它是Tricon 8000系列里的14槽高密度扩展机箱，专干一件事：把TriBus三重冗余背板从主机架拉出来，给紧急停机阀、火焰探测器、压力变送器腾出额外128个I/O通道。现场实测发现，TriBus电缆走线超过100米本地扩展极限时得换8112光纤远程机架，这点常被初版BOM漏算，导致柜内空间硬塞不下。
核心商业价值落在“不停产维护+交期可控”。热插拔背板意味着DI/DO卡烧了直接带电拔换，不用切联锁（严格来说，模拟量HART卡热插拔后要等TriStation重读DD，约30秒，别在SOE窗口乱碰）。库存侧，全新原装8111国内渠道通常有3–7工作日交期（深圳/厦门仓常有现货，期货从美/芬发运需3–5周），质保统一12个月有限保修。对项目经理来说，它不像3008处理器那样动辄缺货抬价，属于SIS扩容里最容易锁成本和进度的标准件——除非你在找停产的老8110，那是另一回事。
替换与升级建议
- ✅ 直接替换：TRICONEX 8110主机架→8111扩展机架（功能不完全对等，但物理尺寸/槽位/背板完全一致，8110拆下所有模块后可作为扩展机架用8111线序重接；实际是降格当扩展使，空机架可1:1互换安装，交期差在8110更老、库存少）。
- ⚠️ 软件兼容（需改配置）：TRICONEX 8112远程扩展机架→8111本地扩展；8112支持光纤远程（≤2 km），8111只做本地≤100 m TriBus铜缆；若把8112改成本地短距，需在TriStation里把Remote Extender删掉、重映射I/O地址，工作量约2工时，无额外硬件成本但要停机下装一次。
- ❌ 硬件不兼容：TRICONEX 8111与Trident新一代NX系列机架（如3503E-NX配套机架）背板引脚定义不同，插槽机械兼容但TriBus协议不匹配，插上去报背板故障，不能混用；也无直接电气替代，只能依赖库存或升整套控制器到CX架构。
常见问题解答 (FAQ)
- 这玩意能直接换8110主机架吗？
不行，8111是扩展机架，没有处理器和电源槽位定义，插上3008会报“No Main Processor”。如果你只是柜内空间不够，可以把8110改作扩展用（拆掉3008/电源，改跳线为Expansion），但严格来说原厂不建议长期这么用，优先买8111。
- 坏了怎么办，机架背板烧了有单独备件吗？
裸机架本身几乎不坏，真遇上背板TriBus短路大概率是雷击或接线失误，施耐德不单独修背板，整台换新，质保12个月内非人为损坏包换；现场经验是备一台空机架在备件柜，别等烧了再找交期。
- 交期到底几天，太原这边能发顺丰隔日吗？
国内现货（深圳/厦门仓）付款后1–3工作日发出，太原通常发出次日达；全新原装需美/芬调货的话实盘3–5周，建议项目预留6周缓冲，别信“明天到美国原装”的渠道话术。
- 能混插老4000系列的3700A模拟输入卡吗？
可以，8111背板全兼容4000/5000/7000系列I/O模块，但老卡固件低于v2.1时在TriStation v10.5以上会弹“Legacy Module Warning”，功能正常但诊断LED可能不显示全状态，不影响SIL 3表决。
