描述
产品详情

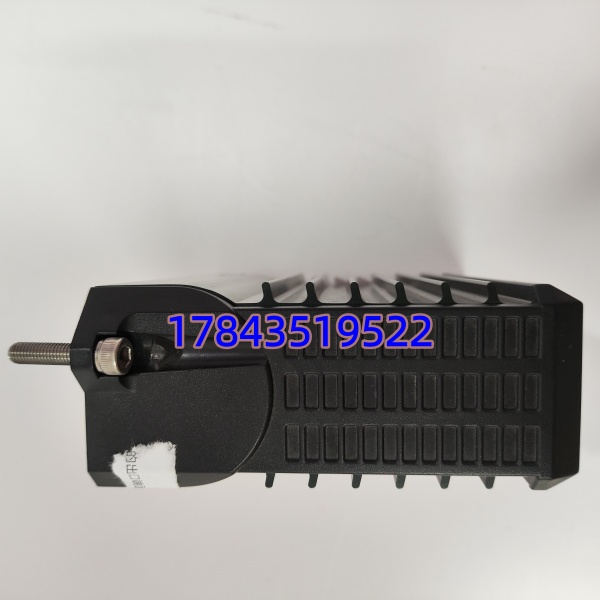

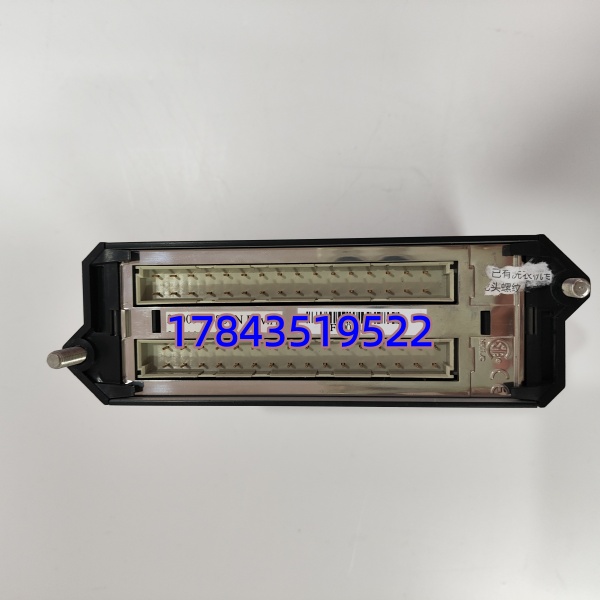

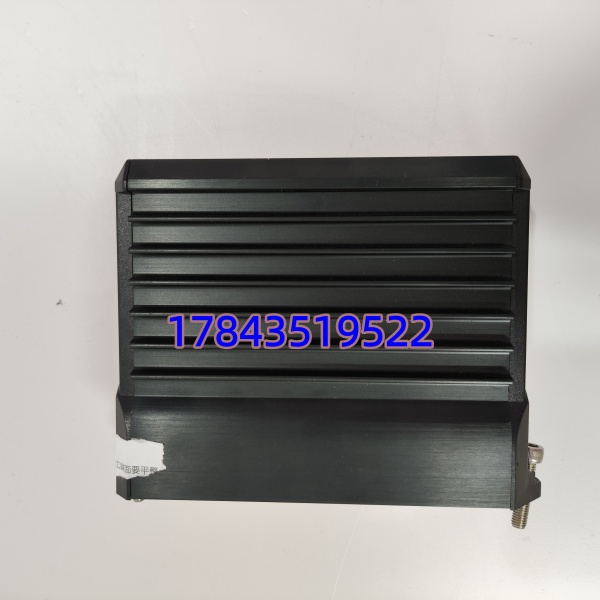

· 型号：PLM3900N（Tricon Primary Logic Module, 3900N rev）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon v11 / Trident — TMR Safety PLC Main Processor (MP)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整标识 | TRICONEX PLM3900N — Primary Logic Module for Tricon v11(或兼容 Trident)，3900 series Rev.N；等同/近似功能参考 Tricon MP 3009(Entry)/4351B(High Perf)依机架代次 |
| 产品类别 | Tricon / Trident TMR SIS 主处理器模块（Main Processor, 占用主机架中央主槽位，通常为宽三槽位或单槽宽依机架 Gen） |
| 适用系统 | Tricon v10/v11 主机架、Trident 平台机架（严格来说 v9 老机架可能不识 N rev——需确认现有机架固件 ≥v11.x 或 Trident），不用于 Tricon CX(Compact) 或外部扩展机架 |
| 安装位置 | Tricon 主机架指定 Main Processor 槽位（通常标号 MP 或 Slot 1/2 主从配对），辅 MP(Secondary) 可选配做 1:1 冗余 |
| 处理器架构 | 三通道独立 32-bit RISC，每通道独立执行应用逻辑后三取二表决(TMR vote)，单通道故障不影响输出 |
| 扫描周期 | 可组态 5 / 10 / 20 / 50 ms（典型应用 20ms），I/O 更新与程序扫描异步可选 |
| 存储器 | 程序 Flash + 电池备份 RAM（典型 4~8 MB 用户逻辑 + 诊断），NVS 存 SOE/审计跟踪；需 CR2032 或专用 Triconex 锂电(TR-LBAT)保持 RAM 冷启后保最新 Checkpoint |
| 通信接口 — 维护 | 前面板 RS-232(DB9) 或 RS-422 口用于 TriStation 1131 在线连接/诊断 |
| 通信接口 — 扩展 | 通过背板与 4119/A(EICM)、4351B(ENet) 等通信模块交互，支持 Modbus TCP(需4351B)/RTU(需4119A) |
| 在线功能 | 支持在线程序下装(Online Download without full stop)、NCM(Non-Stop Configuration Modification)、Force I/O(需口令)、SOE 记录(带时标 IRIG-B/SNTP) |
| 冗余支持 | 支持主(Master)-辅(Shadow) 双 MP 冗余，切换 < 50ms hitless（逻辑状态保持），辅 MP 同步执行但不驱动输出 |
| 状态指示 | RUN(绿)、PASS(绿)、FAULT(红/黄)、ACTIVE(主MP亮辅MP灭)、I/O Healthy、COM LED |
| 供电方式 | Tricon 主机架背板供 ±15V/5V DC（典型功耗 15~25W），不外接电源 |
| 电池备份 | 需外置或插接 Triconex 专用锂电池(P/N: TR-LBAT01 或 9563-810 系列)，断电保 RAM 典型 5 年(@25℃) |
| 编程/组态软件 | TriStation 1131 v4.x / v5.x（依固件版本），工程文件 .tsp |
| 工作环境 | 0℃ ~ +60℃（运行），-40℃ ~ +85℃（存储），5%~95% RH 无凝露 |
| 认证 | SIL 3 per IEC 61508 / IEC 61511; FM / CSA / ATEX / IECEx (部分批次) |
| 尺寸/重量 | 依机架 Gen — 宽三槽位板(~266mm)或单槽宽模块(~100mm)，≈0.8~1.2 kg |
产品介绍
SIS 系统里主处理器挂了是最要命的——PLM3900N 就是 Tricon 机架正中间那块 TMR 主脑，三通道各自跑用户逻辑(ESD/F&G/紧急停车)然后硬件表决输出，单通道 RAM/CPU 故障会被投票屏蔽不触发误动。在某炼油装置大修碰到过 Rev.C 版电池漏液腐蚀插座导致 MP 无法启动，换 N 版后 TriStation 识别正常且通过 Checkpoint Restore 拉回最近逻辑快照(前提电池没彻底放空 NVS)。
采购上三个死线：第一，确认您缺的是 Main Processor(MP/PLM) 而非通信卡 4119A 或 I/O 卡——三者外观差异大但新手易按”Tricon 模块”模糊搜索买错，最好拍拆下原件正反面；第二，PLM3900N 通常兼容 Tricon v11 及 Trident 机架，若现有机架是极老 v9.x 可能需先升机架固件或订对应老 Rev 版(非 N)；第三，换新务必带 Triconex 原厂锂电池(TR-LBAT01)同步更换——旧电池漏液是 MP 板腐蚀头号杀手，新 MP 无电池 NVS 空，首次上电需从 TriStation 做 Checkpoint Save 建初始备份。
替换与升级建议
✅ 直接替换
- PLM3900x(Rev.A/B/C/D/E/F) → PLM3900N：同代 Tricon v11/Trident 机架通常可原位替换，TriStation 读板后提示 Firmware Update 自动或手动升/降匹配。建议步骤：①TriStation → File→Save Checkpoint(存 NVS) ②断电拔旧(先拔辅MP→主MP) ③装新 MP+新电池 ④上电→Wait PASS 绿 ⑤Connect→Restore Checkpoint 或 Re-download 工程→Verify SOE/Audit OK（约 30~60 min 含试验）。辅 MP 同理对换。
- 3009(Entry Tricon MP) ↔ 4351B(Trident MP) 同代互换性：物理插槽同但固件/工程需含对应 Hardware Description——3009→4351B 通常升配可行需重编译工程；反向降配可能受逻辑复杂度超 3009 内存限制，需评估。
⚠️ 软件兼容（需关注机架固件）
- PLM3900N ←→ 极早期 Tricon v8/v9 机架：物理可插但机架可能不识别 Board ID 或要求降 Rev——先确认现机架固件版号，v9 以下建议订对应老 Rev 或先升机架固件（需 Triconex 服务支持），改动量约 0.5~1 人天。
- 跨架构 Trident ↔ 老 Tricon(non-Trident)：工程文件基本兼容但 Hardware Configuration 需切换平台重编译，属小范围迁移非简单替。
❌ 硬件不兼容
- 4119A(EICM通信模块)、4351B(以太网通信模块)、DI/DO/AI/AO I/O 卡：插槽、背板定义完全不同，不可互插，买错退换重订。
- 普通 PLC CPU（AB ControlLogix / S7-400 等）：无关联。
若无全新库存，二手拆机件市场流通但必须要求上电 TriStation 识别通过+Checkpoint 可读+电池座无腐蚀照片；SIL 3 涉危工艺 ESD 建议优先全新原厂带 CoC 及新电池，并以 Triconex Hardware Reference Manual(TR-100-02) 核对固件兼容。
常见问题解答 (FAQ)
物理插槽同代 Tricon/Trident 机架兼容，但需确认：①现有机架是 Tricon v11 或 Trident（非 v9 以下老机架）②TriStation 工程硬件库含 描述——通常可替换并在 TriStation 做 Online Replace Module，约 30~60 min。若原系统是 3009(较小逻辑容量)升 无问题；反向 4351B→3900N 一般也可但建议核对工程逻辑大小未超 3900N 内存(通常更大无问题)。
Q2：换 MP 后逻辑程序和 SOE 还在吗？
程序存于 NVS(非易失)+Checkpoint 文件——断电前必须 TriStation 做 Save Checkpoint 且旧电池完好，新 MP 装好后 Restore Checkpoint 或 Re-download 工程恢复。若旧电池已放空 NVS 清空则需完整 Re-download(.tsp 工程文件)并重设 Time/Comm 参数，SOE 历史会丢失（但审计 Trail 如已上送 DCS 不受影响）。
Q3：主 MP 和辅 MP(Shadow) 都要换吗？顺序？
建议先换辅 MP(Shadow)：断辅 MP→拔→插新辅 MP+新电池→上电→等待 PASS 同步完成(ACTIVE 灯灭表示 Shadow 态 OK)→再同样换主 MP。主 MP 拔前确认 Shadow 已 Sync 完再操作，避免短暂逻辑暂停。双 MP 冗余切换无工艺影响。
