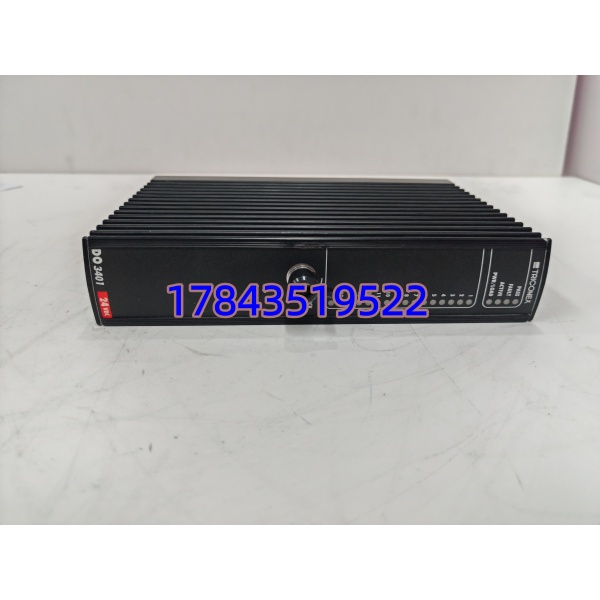

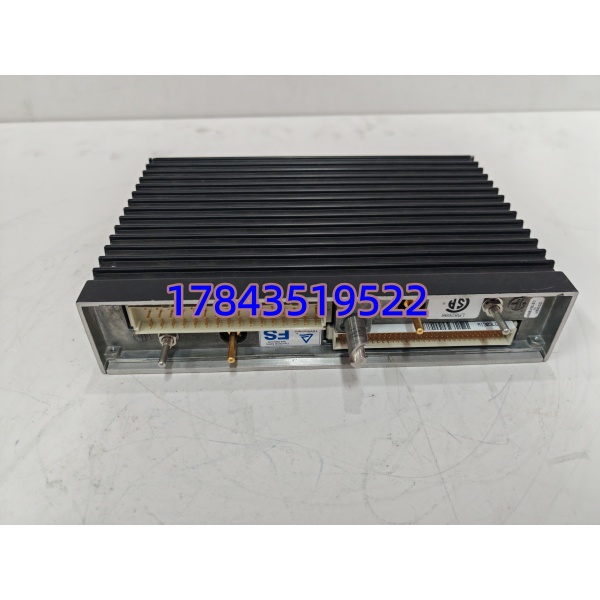

产品详情
· 型号：DO3401（7400091-010）
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon TMR Digital Output Module — v10/v11/Trident 兼容
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | DO3401（Order No. 7400091-010 / 9771-210 等等效件号） |
| 模块类型 | TMR 三重化数字量输出模块（Digital Output） |
| 输出通道数 | 16 通道，源型(Source) 24VDC，共回线(Common Return) |
| 标称输出电压 | 24 VDC |
| 工作电压范围 | 15～30 VDC（现场侧），绝对最大 33 VDC |
| 每通道输出电流 | 典型 1A 连续，自限流峰值 ≤4.8A（短路保护） |
| 降级模式电流 | >0.7A 自限流，典型 1.5A（单 MPU 通信丢失时） |
| 输出响应时间 | <2 ms（典型值），回路回读扫描 <1 ms/全部点 |
| 诊断功能 | 连续自诊断＋回路回读(Loop-back)＋强制置值诊断(FVD)＋现场电源丢失/短路报警 |
| 安全认证 | SIL 3 per IEC 61508 / IEC 61511，TÜV 认证，UL/cUL、CE |
| 通道/背板隔离 | 功能地↔保护地 ≥500VDC；功能地↔逻辑地 ≥800VDC |
| 热插拔 | 支持在线插拔更换（Hot-Swap），带机械防错键 |
| 工作温度 | -40℃ ～ +70℃（IEC 60068） |
| 相对湿度 | 5%～95% RH（无凝露） |
| 安装方式 | Triconex 标准机架插槽，配对应外部端子板(ETP，如 9662 系列)，需机械键匹配 |
| 物理尺寸/重量 | 约 14.4×10.5×6.0 cm / ≈0.5～0.68 kg |
产品介绍
现场实测发现，DO3401 是 Tricon 系统里挂 ESD 电磁阀和关断继电器的主力——炼油装置紧急停车回路往往一个机架就塞满三四块。它内部三路独立输出驱动经表决逻辑剔除单点故障，单块卡坏掉系统照跑不误（FAULT LED 亮但不跳车），这是 SIL 3 架构真正值钱的地方。严格来说它在 Trident 和部分 v11 机架上直接兼容，但端子板型号必须匹配（9662-610 之类带熔断器分配板的 ETP），别拿错早期 2401 底板硬插——键位不对插不进去是好事，强插会烧背板。
采购角度看，施耐德对 Tricon 经典 I/O 逐步引导向新一代 Trident+ 平台迁移，DO3401 新件已难从原厂直采，市面流通以 NOS（原封库存）和测过拆机件为主。算笔账：一台裂解装置若因 DO 卡故障导致 ESD 旁路超 24h 触犯 PS 违例，罚金加停产损失远超囤两块冷备件的资金占用——建议把它归入高缺货风险 C 类备件单独设安全库存，比赌临时调货靠谱得多。
应用场景与库存策略
ESD 电磁阀驱动卡一旦失效，要么误动关断产线，要么拒动无法紧急停车——后者在安全审查里是直接的不合规项。DO3401 交期在新件断供背景下不可预测，二手货源质量参差。
- 炼化/乙烯 ESD 紧急关断阀 solenoid 驱动（SIL 3 要求 TMR DO）→ 非它不兼容（需同代机架）→ 建议每套 Tricon 系统备 1 块冷备件，多套同类装置建议集中战略囤货 2～3 块
- 海上平台火气系统(F&G)报警/切断输出（盐雾腐蚀加速继电器老化）→ 建议纳入年度点检，关注触点磨损＞10⁵次操作则计划替换
- 电厂 BMS/汽机保护跳闸回路（24VDC 负载驱动）→ 若机架为 v10/v11 直接兼容 → 不建议贸然换 DO3501 固态型（开关速度不同、负载能力有别需重新核算）
- 化工 HAZOP 关键联锁 DO 点密集区 → 建议由授权 MRO 渠道做寄售库存(VMI)，降低呆滞又保交付
真实案例：南方某 LNG 接收站，冬季保供期间 ESD 系统 Slot 3 的 DO3401 报”Field Power Loss”——查线是现场端子排松动不是模块坏，但维护工按习惯直接拔出模块准备更换（已提前热插拔模式下操作），插新卡瞬间发现原卡其实 OK。问题是：库房只剩半块——另半块 SN 标签被涂改且测试不过。最终临时短接旁路保全跳车功能等次日调货，HAZOP 评审被记了一条”关键 SIS I/O 备件低于最低安全库存”。后来他们按我的 ABC 分析法把 /DI3301/AI2361 全拉进不许零库存清单，每年做一次 NOS 上电抽检。
