产品深度介绍

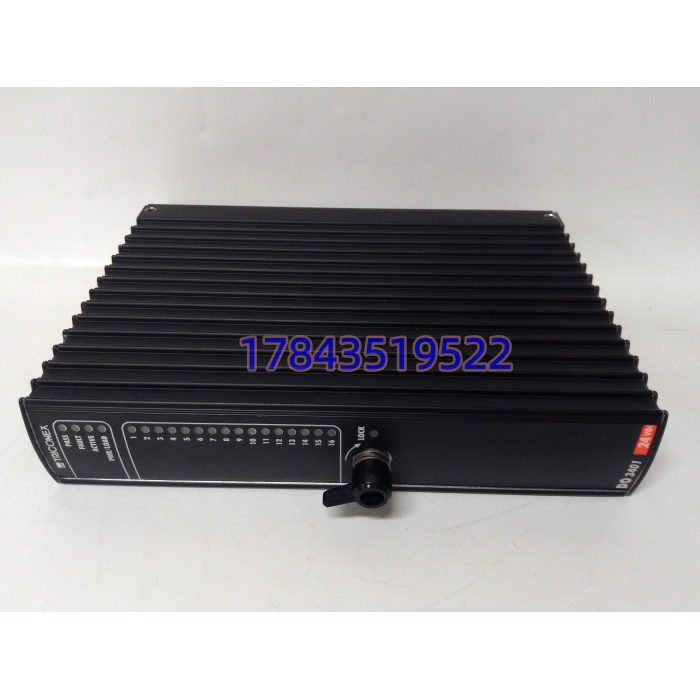

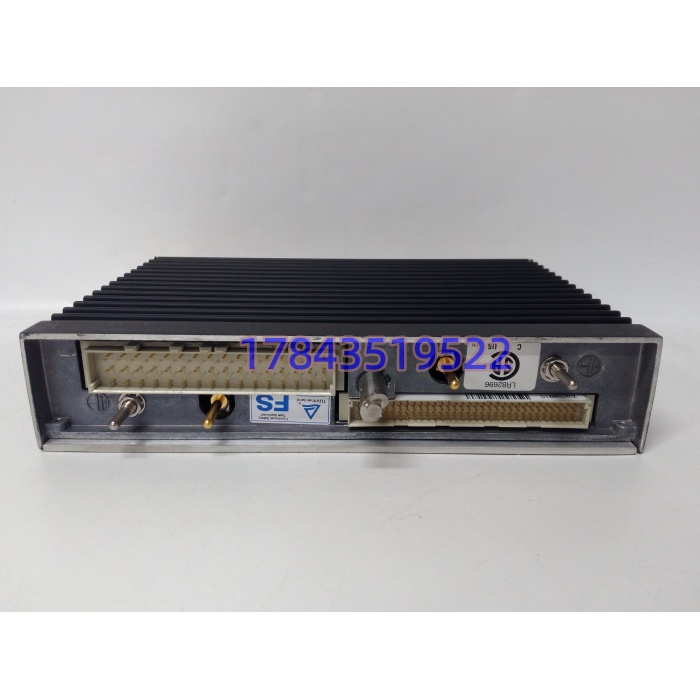

海上平台 ESD 夜班弹”DO3401 Ch3 Load Alarm”，对应去活化电磁阀回路诊断报”输出点短路 On”，安全链从 SIL3 降级 SIL2——这种时候你要的不是 ABB DO810（插不进 Tricon 机架），是 Triconex DO3401 3401 这块 TMR 数字输出能不能今天发到厂。它不跑普通 PLC 扫描，干的是安全输出：三块主处理器各发命令进模块，模块内部 Quad-Voter 电路再做一次 2oo3 投票，然后微秒级”glitch test”不停 toggle 输出开关验证功率管没粘死，现场电磁阀按”de-energize to trip”接线，模块断电/故障安全侧自动失电跳闸。16 通道共端（commoned），每通道典型 1.5A、开关模式自限流峰值 4.8A，短路不烧片；Loop-back 阈值 0-5V=Off、6-14V=过渡、15-30V=On，连续自诊断把”场电丢失/点对地短/点粘连”三类故障分开报。
说白了这个件在油气/石化 ESD/F&G/BMS 存量极大，Schneider 对 Tricon 老件走 Last Time Buy 历史窗口，原厂新货基本无，国内库存商 New Surplus 有但溢价高，流转 90% 是拆机测试件。采购理由很直：同号插回 Tricon 机架原槽（3401 用于 Tricon 机架，Trident 紧凑 I/O 柱也用 3401 但配 2401/2401L 终端底板），TriStation 1131 读模块 EEPROM 配置自动恢复，不需重做输出点映射。坑在号段泛化——只写 3401 五个数字，供应商可能发 3501E（DI 错）、3601E（另一 DO 版本错）、ABB AO810（3BSE008522R1 错挂），DO3401 和 3401 是同一件，但 3401S2 是 Tricon 机架加强版、Trident 3401 配 2401L 底板，采购单不写清系统归属必发错。
关键技术规格
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品身份 | TRICON/Trident TMR 数字量输出模块（DO3401=3401） | 非 3501E(DI)、非 3601E(另一DO)、非 AO810 |
| 输出通道 | 16 点，共端（Commoned Sink/NPN） | 晶体管输出，非继电器机械触点 |
| 工作电压 | 15-30VDC（标称 24VDC），绝对最大 33VDC，反压 -0.6VDC | 场电由 Tricon 电源模块（8311/8312）供 |
| 输出电流 | 典型 1.5A/点，开关模式自限 4.8A，降级模式 >0.7A 自限 | 关断漏电流 <1mA |
| 导通压降 | <1.0VDC @1.5A | |
| 响应时间 | Loop-back 全 16 点扫描 <1.0ms | |
| 表决架构 | TMR 三路独立输出+Quad-Voter 2oo3 | 单路故障不误动 |
| 自诊断 | 连续 Loop-back、场电丢失、点短路/对地短、FVD 强制诊断 | TriStation 读状态字 |
| 隔离 | 功能地-保护地 500VDC，功能地-逻辑地 800VDC | |
| 安全认证 | IEC 61508 SIL3 / IEC 61511 / ISA 84 | TÜV 认证 |
| 热插拔 | 支持在线更换（RIUP），故障单元拔插不影响 2oo3 输出 | |
| 安装 | Tricon 主机架 I/O 槽 / Trident I/O 柱配 2401 或 2401L 终端底板 | 2401L 内置 180Ω 串阻供小指示灯 |
| 温度 | -40~+70℃（运行），-40~+85℃（存储） | 机柜内长期 60℃ 正常 |
| 尺寸/重 | 约 300×115×60mm / 1.1kg（Tricon 机架版） | Trident 版略小 |
| 生命周期 | Tricon 老件 Last Time Buy，Trident 仍在支撑 | 新项目迁 Tricon CX / Tri-GP |
| 易混型号 | 3501E/3503E（DI）、3601E（DO 另一电压）、3625（DO 另一版）、3401S2（Tricon 加强）、Trident 3401+2401L、ABB AO810（3BSE008522R1 错挂） | 渠道页四类错贴全占 |
应用场景与行业案例
渤海湾某 FPSO 上部模块 ESD 机柜夜班，DO3401 Ch7 报”Point Shorted On”，对应井下安全阀（SCSSV）去活化回路诊断异常，安全链降级。查了一小时是 DO3401 第 7 通道功率 MOSFET 栅极漏电（不是现场电磁阀短路，现场断开负载模块仍报）。库存商天津有同号测试好件，款到 4 小时空运，到厂 Tricon 机架切维护、拔旧 3401（场电先断）、插新、TriStation 1131 在线 Load 原配置（输出点映射+反跳时间+测试周期全一致）、上电 Quad-Voter 三路全绿、Ch7 回到 Off 正常，ESD 链恢复 SIL3。老师傅原话：”换 Tricon DO 前不把 TriStation 里那张 16 点映射表（哪点驱 SCSSV、哪点驱 Fire Pump 启动、哪点驱声光）导出备份，新模块插上去默认空配置，现场电磁阀该动的不动，比不换还危险。”
- 海上平台 ESD： 驱 SCSSV 去活化电磁阀、ESD 主阀、放空阀，de-energize to trip 接线，双 8311 电源冗余。
- 炼厂反应炉 BMS： 驱燃料气切断阀电磁阀、长明灯点火继电器、炉膛负压联锁，F&G 探头报警联动声光。
- 火电辅机 BMS 小柜：Trident 3401+2401L 紧凑 I/O 柱驱给粉机安全继电器、引风机联锁线圈。
- 天然气分输站 SIS： 驱 ESD 按钮硬回路、HIPPS 超压切断阀、RTU 远传主站报警继电器。
- 制药灭菌柜安全链：小批量用 Trident 3401 驱门互锁电磁阀、蒸汽切断阀，SIL3 审计过审。
真实抢修片段：江苏某 LNG 接收站 BOG 压缩机 ESD 柜，Tricon 机架槽 5 的 ERR LED 红闪+Ch11″Loss of Field Power”。原厂 Schneider 中国查 3401 老标 Last Buy 关，新订走 Tricon CX 不兼容老机架。深圳库存商测试好件报含税 1.25 万（带 TriStation 1131 v4.9 识机截图：型号 3401 / HW Rev G / 16 点 Loop-back 全 Pass），款到顺丰 4 小时到厂。到货断场电、拔旧、插新、TriStation 从备份 .ts1131 工程克隆输出表、上电 Ch11 场电恢复、16 点强制诊断全 0 故障，复投。那次之后该站 MRO 锁” 两块（其中一块 3401S2 等效备）+ 8311 电源两块”，采购单价多 1500 但把”ESD 输出卡故障降级”的审计缺陷割了。
