描述
产品详情

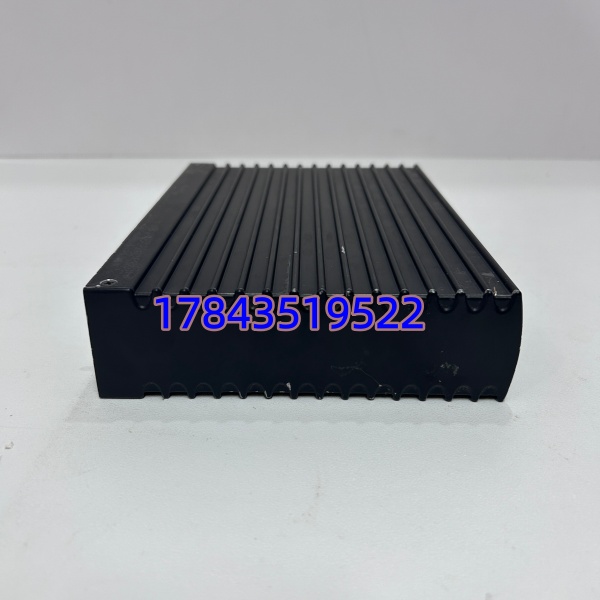

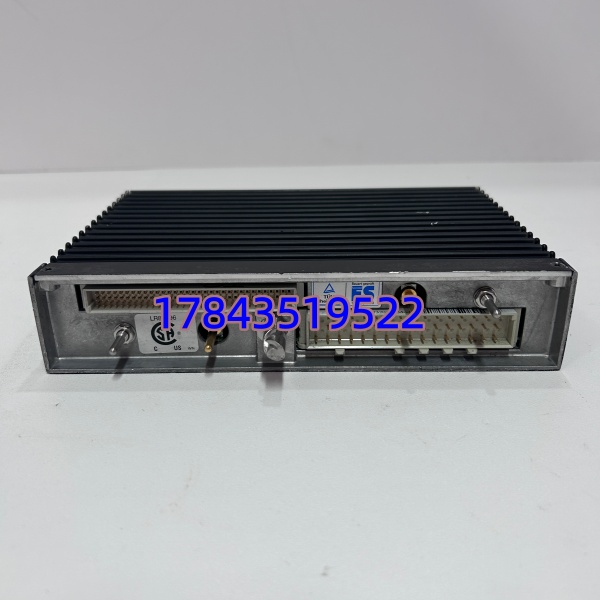

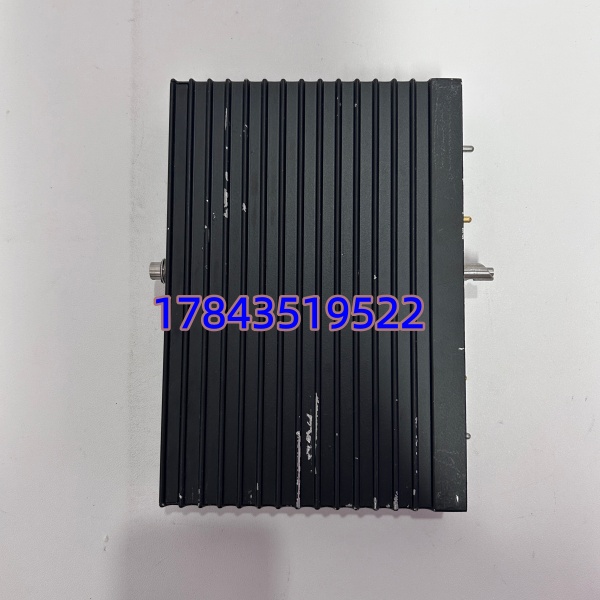

· 型号：DI3301（Triconex P/N，市场常标 3503E 功能等效）
· 品牌：Triconex（Schneider Electric — Tricon SIS Platform）
· 系列：Tricon TMR — 32-Channel Digital Input Module, 24 VDC
规格参数
- 产品型号：DI3301（Schneider Triconex Order No.，功能同 3503E 24VDC 32-ch DI）
- 制造商：Triconex / Invensys（现 Schneider Electric — Process Automation）
- 模块类型：Digital Input Module — TMR Architecture（三路独立 A/B/C 电子通道）
- 输入通道数：32 通道，分组共地（典型 4 组 × 8 点，COM per group）
- 标称输入电压：24 VDC（工作范围 15–30 VDC，绝对最大 33 VDC）
- 输入信号类型：湿接点(24V DC sinking) 或干接点（需外部/内部上拉至 24V）
- ON 态阈值：≥15 VDC（典型 6–14V 过渡区，0–5V = OFF）
- ON 态输入电流：典型 6–9 mA @ 24VDC
- 输入阻抗：带底板 ≈3 kΩ，无底板 >30 kΩ
- 响应时间：<10 ms（通↔断），典型 TC=6.4ms @-3dB 25Hz
- 诊断功能：强制值诊断(FVD — Force-to-Value Diagnostic)，每 <2ms 周期性自测，检测 stuck-on/off 及走线开路
- 隔离：现场-逻辑 ≥500 VDC 功能地-保护地，通道组间依端子板；光耦隔离典型 1500 Vrms
- 安全认证：IEC 61508SIL 3（TÜV certified），FM / CSA / CE
- 热插拔（Hot-Swap）：支持 — TMR 架构下单模块拔出不影响三取二表决结果（报警但不断程）
- 背板取电：+5 VDC 来自 Tricon 机架背板，典型功耗 ≈2.9 W（全点 ON）
- 状态指示：Module OK / Fault LED，每组状态可通过 Tristation 1131 软件监视
- 兼容端子板：外部终止板 ETB 如 9771-210 / 3503 配线组件（依机架版本 V9/V10）
- 工作温度：0 °C ～ +60 °C（控制室柜内，扩展温版 -40～+70°C 依批次），存储 -40～+85°C
- 安装方式：插入 Tricon 主/扩展机架专用 DI 槽位，机械键槽防误插
- 物理尺寸（约）：标准 Tricon 模块 ≈120 × 70 × 25 mm，重量 ≈1.4 kg
产品介绍
在某海上平台 ESD 系统碰过一回：急停按钮按下 Masternodon 未联动——逻辑没错，追查发现 DI3301 第 17 通道（急停回路组 3）ON 阈值漂移到 19V（现场线路压降偏大），模块判 OFF。调换插槽测试确认单通道模拟前端老化，换模块后急停正常。这卡是 Tricon SIS 的”眼睛”：32 点共地分组采集现场联锁信号，三路 A/B/C 独立走线进主处理器做 2oo3 投票——单通道故障你甚至感觉不到（只出 Diagnostic Alarm），这才是 TMR 的价值。但老化漂移或 FVD 报 Fault 时必须手头有冷备件，不然只能旁路或降安全等级运行。
从 ABC 看是 SIL 关键 A 类件（虽单价中等但 ESD 输入信号盲区=安全功能部分丧失，多数 PSM 要求 72h 内恢复）。好消息是 Tricon 支持在线热插拔更换——有冷备件 MTTR <5 分钟不需停 SIS 主处理器。Schneider 对老代 DI3301/3503E 部分区域提示 Legacy，建议按 Tricon 机架实装 DI 槽位数 N×10%~15% 备或全厂同型共享 +1。
应用场景与库存策略
Tricon DI 模块新原厂盒装部分区域转推新代 Tricon CX 系列，/3503E 列为 Limited / Legacy——市面多为 New Surplus 或认证再生测试件。炼油/海上平台 ESD 若 DI 卡故障且无冷备，安全功能降级可能触发 PSM 观察期或要求停机整改。
- 炼化/海上平台 ESD 系统（紧急停车按钮、火气探头反馈、关断阀限位开到位 → Tricon 32-ch DI 分组采集）→ SIL 3 TMR 原生，非它不可替代（配对应 ETB）→ 建议按每面 SIS 柜 DI 槽位数 10–15% 备 1 件冷备件（Buffer Stock），重要装置按 N+1 跨区共享
- 燃机/锅炉 BMS（火焰故障、主燃料跳闸条件反馈、FSSS 开关量输入）→ 强制值诊断可抓现场线路开路 → 可与仪控班共用区域周转备件，VMI 代管降呆滞
- 老厂 Tricon V8/V9 混用现场→ V8 早期机架对某些 DI 模块 EEPROM ID 校验严，，V10/V11 通常向下兼容
- 新建项目不适用（新 SIS 选 Tricon CX Gen）→ 此件仅供老厂 Tricon 运维
真实案例：南方某 LNG 接收站 ESD 系统（Tricon V10，3槽 DI ×2机架），年度点检发现 #2 架 (3503E) 报 “FVD Failed — Ch. 9–16 Group B” 但三取二仍正常——确认为板内某组采样电阻温漂超差（该卡投运 14 年）。库房按 ABC 分类备有 1 块冷备（提前用 Tristation 读入项目 I/O 配置校验兼容），在线热插拔更换 6 分钟恢复全诊断 OK。事后查 Schneider 分销确认 3503E/ 部分区域已入 LTB 窗口，随即追加采购 2 块密封保存。若无冷备需申请安全功能降级运行许可等贸易商调货约 2–3 周——PSM 审计属观察项但不合规长期运行。
