描述
产品详情

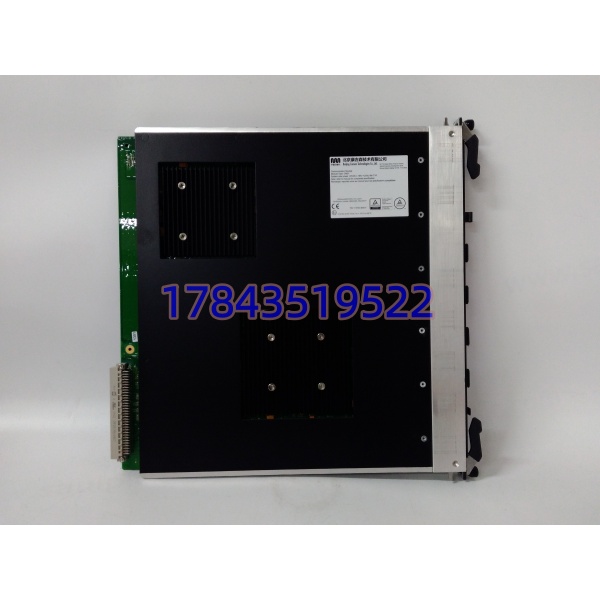

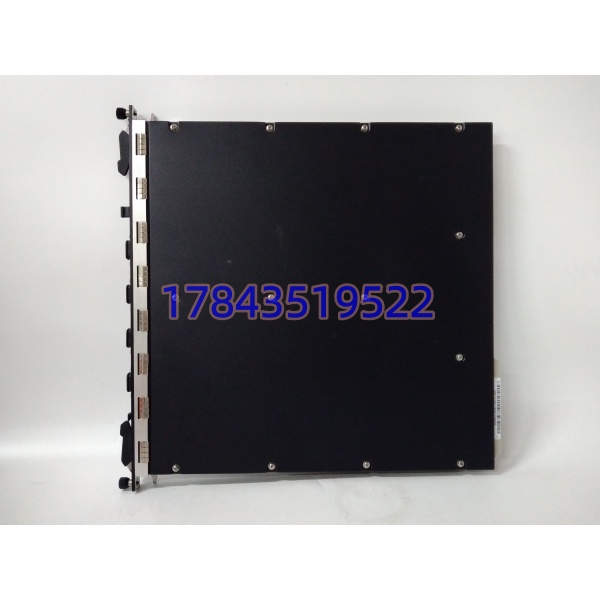

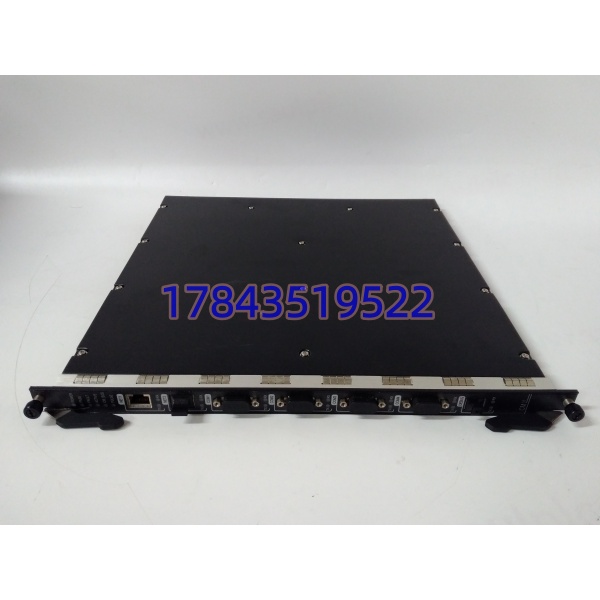

· 型号：CM01-A-V001
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon™ TMR SIS / v10-v11 通信模块
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Tricon 主机架 TriBus 通信模块（CM01 族，A-V001 为硬件修订尾标） |
| 部件编号 | CM01-A-V001（BOM 常简写 CM01，注意与 Consen/康吉森 CM01 区分） |
| 适用系统 | Tricon v10 / v11（配 3008、3009、3018 主处理） |
| 通信对象 | 主处理器 ↔ 3503E/3515/2290614 等本地/扩展 I/O 模块 |
| 背板总线 | 专用 TriBus（高速容错串行，4Mbps 级，以原厂手册为准） |
| 冗余架构 | 三独立通信通道，内部 2oo3 表决，单通道故障隔离不传播 |
| 同步功能 | 每扫描周期 MP 间程序/AI 中位/DI 表决值/诊断互传 |
| 热插拔 | 支持 TMR 降级冗余态下维护槽在线更换 |
| 自诊断 | 通道 divergence 检测、CRC 校验、连续后台自测，诊断覆盖 >99% |
| 背板供电 | 由 8312 供 6.5V 逻辑侧，自身无外部电源端子 |
| 面板指示 | 各通道状态 LED + 模块 Fault/Active（依硬件版） |
| 工作温度 | 0~+60℃（机柜内） |
| 尺寸规格 | 标准 Tricon 模块尺寸（约 260×40×220mm，以实物铭牌为准） |
| 认证 | IEC 61508 SIL3、IEC 61511、FM/CSA（ATEX 依整机配置） |
| 易混型号 | 康吉森 Consen CM01-A-V001（24VDC 9W 通信用）、Tricon 4351B TCM、3805E AO |
产品介绍
-A-V001 是 Tricon TMR 机架里”看不见但离了就瘫”的那块通信卡，插在主机架指定通信槽，三面各连一条 TriBus 到主处理 A/B/C 和对应 I/O 腿。它的活儿不是收现场信号、也不是对外喊话给 DCS，而是在背板内部把三套 MP 的运算结果、AI 中选举、DI 表决值、各 I/O 诊断在每周期开头同步一遍，让 3009 们永远看的是同一张世界地图。单 通道漂移，系统降成 1oo2 继续跑并报警；三通道全坏才丢同步，那种情况基本伴随 MP 一起挂。
和 4351B（TCM，对外 Modbus TCP/RTU 网桥）、NCM（网络通信模块）不是一回事—— 只管机柜内背板，TCM/NCM 才管往外走线。和康吉nsen 的 更不是一个家族，后者是康吉森 SIS 自己用的 24VDC 通信板，机械尺寸和背板协议都不同。 坦白讲，买它的人全是老 Tricon v10/v11 柜点检发现”TriBus Sync Lost”反复刷、或 MP 报” Channel B divergent”，备件单按原厂号补一块，不是新项目——新项目 Schneider 推 Tricon CX 通信架构了。
应用场景与行业案例
我在气田处理厂遇过最阴的：Tricon E每班刷两三次” Channel A divergence，resync”，系统没跳但 MP 间再同步耗时从 200μs 涨到 3ms，某次压缩机喘振保护逻辑扫描周期被拖长，差点漏判。查了五天以为是 MP 固件问题，最后拆 看背板 TriBus 连接器——A 通道第 9 针簧片疲劳接触电阻 0.6Ω，时通时断。换 （库存拆机，2014 年 Invensys 标，金手指无擦痕），TriBus 同步回 200μs 级，再没 resync。
典型场景：
- 油气 ESD：3009 MP 三取二跑关断逻辑， 同步表决值，单通道故障不容忍静默。
- 炼化 HIPPS：超压快关回路毫秒级响应，TriBus 抖动超 1ms 就可能漏判。
- 火气 F&G：DI 表决（急停/火焰）经 送 MP，粘点诊断靠它传。
- 核电辅机 SIS：TÜV 审计里 自诊断覆盖率单列，SIL3 维持论证闭环。
- MRO 备货：原厂 Mature 后 Schneider 续供交期 20 周起，现场等不起走拆机。
真实案例：前年渤海某 FPSO，原油外输 ESD 周测失败，TriStation 事件日志里”MP B lost TriBus sync 3 times in 10。仪表登柜拔 看——散热风道正对槽位，十年积盐雾让连接器镀金层发暗，B 通道偶发丢帧。机舱备件间有块 2016 年 Scher 接管期 （面板 LED 测试全亮、背板针无氧化），关机切换至维护态→拔旧→插新→系统自动重同步三 MP，4:20 复测 ESD 联动通过。安全工程师原话：”Tricon 通信模块和电源、MP 一样，PM 单里要测 TriBus 同步时间，不能只盯 Fault 灯。”这就是安全背板通信的现场账。
