描述
产品深度介绍

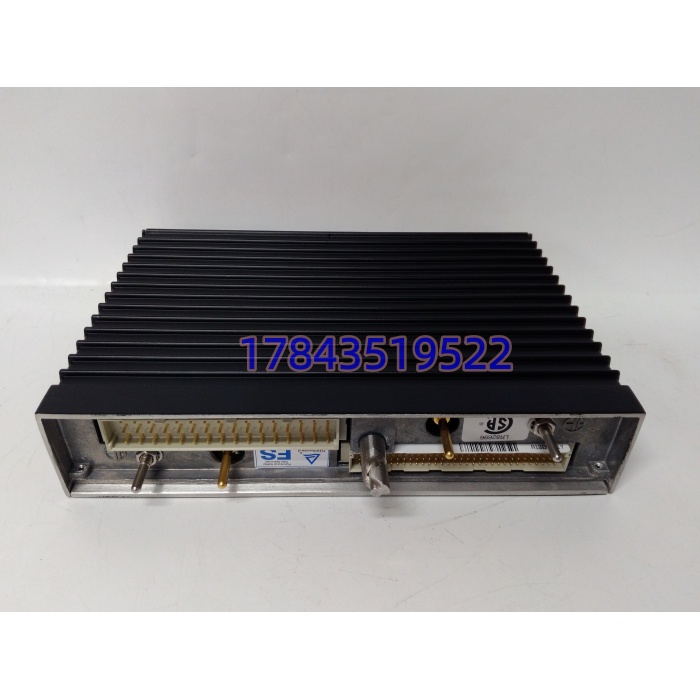

当乙烯装置紧急切断阀的液位变送器在SIS操作站突然变紫、TriStation报”AI3351 Channel 3 Degraded”——查下来是TMR三通道里一路ADC基准漂了，另外两路还在表决，系统没跳车但隐患已经埋下，这时候找一块件号对得上的AI3351热备换上，TriStation在线识别、原I/O映射不动，比把整个Tricon机架迁到EcoStruxure Micro DCS省事一百倍。这块卡在Tricon机箱里干的是”最前哨”活：现场两线制4-20mA进来，模块内部做三套独立调理+16位AD+光电隔离，三路结果送Main Processor做三取二表决，单点漂移自动隔离报维护，不影响SIL3回路动作。它和单工AI卡的本质差就是那两份冗余——没有TMR，就不是Triconex。
坦白讲，AI3351原厂早随Tricon v11之后进Limited Support，但存量世界比新架构残酷：国内无数炼化、LNG、煤化工SIS跑的还是Tricon v9/v10，弃系统改Trident或Micro DCS要重做SIL计算、重配SOE、重新做回路认证——换一块同件号AI3351，TriStation工程原样跑，停机风险最低。MTBF原厂标>40万小时（TMR架构），但拆机件15年工龄的仪放和基准源早过了黄金期，采购别拿新板数安慰自己。
关键技术规格
| 参数项 | 典型值/化说明（以Triconex原厂手册为准） |
|---|---|
| 制造商 | Triconex Corp.（后被Schneider收购），美国原产，EOL Limited Support |
| 模块身份 | AI3351 = Tricon TMR Analog Input Module，件号7400206-100（常见）/966251-100 |
| 冗余架构 | 三重模件冗余（TMR），每通道3套独立ADC，Main Processor三取二表决 |
| 输入类型 | 4-20mA（两线/三线）、0-10V、±10V、热电偶（J/K/T/E）、RTD（Pt100等），具体以版本跳线定 |
| 通道数 | 8通道（典型），每通道TMR三采样 |
| 分辨率 | 16位ADC，4-20mA量程分辨≤0.001mA |
| 精度 | ±0.1%FS（25℃），±0.25%FS（全温区） |
| 隔离 | 通道-通道 / 通道-逻辑地 光电隔离，典型1500VAC |
| 诊断 | 通道开路/短路/超量程/三通道不一致（Δ>阈值）逐点上报TriStation |
| 供电 | Tricon机架背板24VDC（18-32VDC），单模块典型≤5W |
| 通信 | 机架内TriBus到MP3101/3503E，不直出现场总线 |
| 机械 | 约480×22×210mm（Tricon标准槽位宽），DIN41612背板，IP20 |
| 温区 | 工作0~+60℃（标版）；宽温版-40~+70℃（件号带W后缀） |
| 认证 | SIL3 IEC61508/61511，TÜV，FM，ATEX系统级 |
| 关联件 | 3503E MP、4109电源、4351B通信、4119A机箱 |
应用场景与行业案例
“这块TMR卡在SIS里最被低估——它一路漂移系统不跳车，操作员以为没事，真到联锁动作时三取二变两取一，SIL等级偷偷掉了，审计一查就是整改单。”——某LNG接收站SIS工程师原话。
典型场景：
- 乙烯裂解装置：AI3351收急冷塔液位4-20mA+炉管管壁热电偶，TMR三取二进SIS做高高位联锁切进料，单通道漂移自动隔离不误动。
- LNG储罐压力监控：宽温-40℃版扛罐顶户外接线盒引来的低温+EMI，Pt100三线制进卡，0.1级精度撑SIL2计量。
- 煤化工气化炉：8通道全接4-20mA氧煤比变送器，通道间隔离防共模，变频器室里漂不到1%。
- 海上平台ESD：Tricon v10机架插，件号7400206-100，TriStation 1131工程原样，平台改造不动SIL证书。
- 炼油厂压缩机防喘：收入口流量+出口压力，TMR表决进防喘振逻辑，单点故障不导致误开放空阀。
真实案例：某MTO装置夜班TriStation报” Slot 4 Ch7 Degraded，Voting OK”。热工查现场变送器电流稳16.2mA，但卡内三路读数分别是16.2/16.2/19.8mA，第三路ADC基准源漏电。系统没跳车，但三取二实际变两取一，SIL3偷偷降级。库存调一块全新原装7400206-100，发货前供应商在Tricon v10测试机架挂高精度电流源打8通道全量程，三路一致性±0.02mA，连续>24小时无Degraded。现场按Triconex热更换规程（先TriStation置模块Offline→拔旧→插新→Online重识别→下载I/O配置），10分钟恢复三取二。工程师感慨：”TMR卡的Degraded状态是最阴的故障——灯不红不闪，操作站只一个小黄三角，不盯TriStation每日诊断报表根本发现不了。SIL审计时这才是最容易被开整改项的。”从此该装置规程加一条：每周自动导出模块健康报告，Degraded超1通道即换。
采购与技术避坑指南
致命坑：件号不全=瞎买。只是型号，7400206-100和966251-100和宽温W版内部跳线、TMR基准源批次、TriBus时序都有差异，Tricon v9老MP可能不认新件号。采购合同写死”Triconex AI3350/ + 7400206-100 + 适用v10″三字段，原板照片拍激光标全串。
TMR热插拔规程忽略：支持在线更换但必须TriStation先置Offline，直接硬拔会TriBus仲裁乱、同机架其它模块瞬断。我见过有人夜班直接拔，导致相邻DI3351瞬间全部变紫，SIS误动切泵。
跳线/SW设置遗漏：卡上小型DIP或软件配置定输入类型（4-20mA还是TC），换板不照原样，4-20mA通道按TC量程扫，读数飘到满量程。换前拍原卡DIP/TriStation里Channel Config截图。
背板电源余量：单块吃5W，老Tricon机架4109电源若已带满，加一块可能24V拉到21V欠压复位MP。挂前重算机架电源余量留20%。
ESD与端子感应电：徒手拔卡打静电击穿AD前端仪放，上电Ch闪Degraded。必须防静电手环；现场端子拆线前先短接PT/CT二次侧接地防感应。

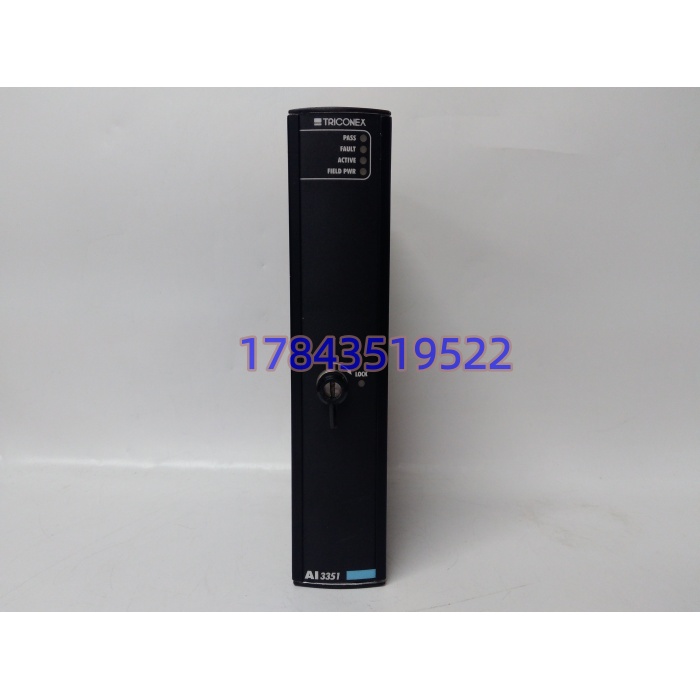

水货翻标：二级市场有把AI3350（非TMR单工）打磨改标的，看卡面TMR标识和三颗AD芯片数量（3351有三颗并排）；件号激光标深浅比对，Schneider收购后标牌字体和老Triconex略有差异。
