描述
产品详情

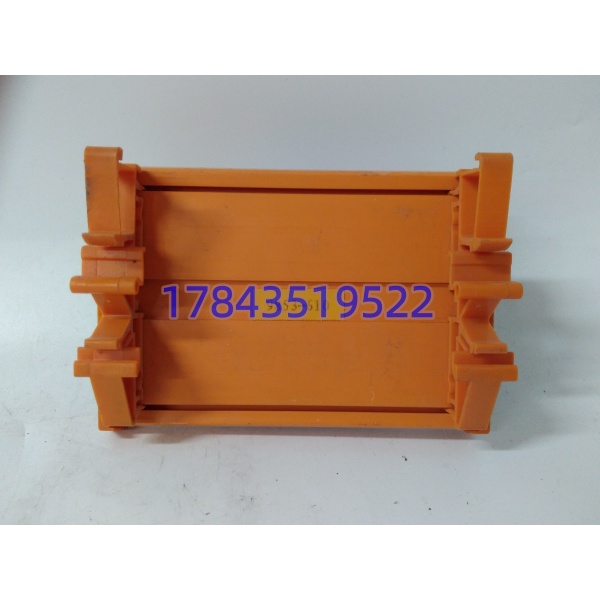

· 型号：9853-610
· 品牌：TRICONEX（Schneider Electric 旗下）
· 系列：Tricon Safety Instrumented System（SIS）I/O Termination Panels
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 板卡定位 | 模拟量输出接线端子板（AO Termination Panel），配 Tricon 3721（4-20mA 源出）/ 3722（0-10V）等 AO 模块 |
| 通道数 | 8 路模拟输出（OUT）+ 8 路回路返回（RTN），每路独立端子 |
| 信号类型 | 跳线可选 4-20 mA（电流）或 0-10 V（电压），与所配 AO 模块能力一致 |
| 负载能力 | 4-20mA 模式最大回路电阻 600Ω（@24V 供电），电压模式驱动 ≥2 kΩ |
| 隔离 | 场侧与背板间 500 V DC 电气隔离（板载光隔/磁隔器件） |
| 配电端子 | 冗余 24 V DC 电源输入端子（两路），供两线制阀门定位器回路，无外部电源时由背板经模块供 |
| 供电 | 自身无独立电源，由 Tricon 机架背板经 AO 模块送回路电源；端子板仅做配电汇流 |
| 接线 | 螺丝端子，兼容 14–22 AWG 实心/绞合（绞合建议冷压） |
| 跳线设置 | 板上跳线帽选电流/电压模式、选内部/外部回路电源，错跳线=输出类型不对 |
| 指示 | 每通道状态 LED（输出活跃/故障），由 AO 模块经背板驱动 |
| 物理尺寸 | 约 131×84×45 mm（13.1×8.4×4.5 cm），约 0.14 kg |
| 安装 | 装于 Tricon 主机架后部端子区或独立端子柜，与 AO 模块一一对应（非 DIN 导轨单挂） |
| 工作温度 | -40…+70 ℃（连续），存储 -40…+85℃ |
| 环境 | 5–95% RH 非凝露，柜内 IP20，G3 防腐涂层版本可选 |
| 认证 | IEC 61508 SIL 3（系统级）、UL、CE、ATEX/IECEx 依整体柜配置 |
| 同系件 | 9853-620（带增强诊断 LED/开路检测反馈的升级端子板），可向下参考但非完全引脚兼容，替换前核对机架手册 |
| 生命周期 | Tricon 老平台归 Schneider 安全产品 Legacy 维护档；9853-610 原厂停订，流通以库存/拆机为主 |
| 常见误标 | 二手渠道常误写为”16DI 模块/AI 模块/EICM 通讯卡/脉冲输入板”——均错，以壳体丝印 AO TERMINATION 为准 |
产品介绍
9853-610 是 Tricon SIS 里”AO 模块和现场阀门之间的那块端子板”——3721 模块插机架槽位，它的前端连接器穿过背板伸到后部，对接 9853-610 的针座；现场 4-20mA 两根线（OUT+RTN）拧在端子板上，冗余 24V 配电也汇在这里。它不跑 TriStation 程序、不投票、不 A/D 转换，所有安全逻辑都在 3721 三模件里完成，端子板只负责”把电安全地送到现场、把回来线收齐、把 24V 冗余电源汇流”。和 9853-620 的区别是 620 加了每通道开路/短路状态回送 LED 和接线诊断反馈，610 是基础版。
坦白讲，这板子渠道水比 T9432 还浑——搜一圈能找到”32 点 110V AC DI””EICM II 通讯卡””16 通道 AI 模块”三种完全冲突的描述，都是二级商把 Tricon 9xxx 模块号和 9853 端子板号混着套。现场判定唯一准绳：壳体丝印有没有 “AO TERMINATION PANEL” 或 “8 CH CURRENT OUTPUT”，有就是 9853-610 本尊；写 “MODULE” 或 “COMM” 的那是另一颗料。我在 LNG 接收站见过采购单写”9853-610 AI 模块”发来一颗端子板，电工拿螺丝刀怼端子板想找 DIP 开关，闹笑话。买件时型号后必须补一句”AO 端子板，配 3721″，别光写 9853-610。
应用场景与行业案例
9853-610 失效表现很钝：端子螺丝松动导致某路 4-20mA 输出压降大、阀门不到位；冗余 24V 配电端子之一松脱，单电源时该路回路失电；跳线帽老化接触不良，电流模式被误切成电压模式，定位器收 0-10V 不动作；隔离器件劣化但没完全击穿，AO 读数在 DCS 端正常、现场阀位微漂。最麻烦是”端子氧化接触电阻随温度变”，白天准晚上偏，查 AO 模块健康、查回路、查定位器，最后症结在端子板一颗螺丝。
- 石化 ESD 阀门控制：Tricon 3721 出 4-20mA → 9853-610 端子板 → 安全栅 → Fisher DVC6200 定位器，8 路正好一组出料阀/进料阀群。
- 海上平台火气系统（F&G）：模拟量输出驱声光报警器、消防泵变频给定，端子板冗余 24V 接平台两路 UPS 仪表电源。
- 长输管道压缩机防喘振：防喘振阀 4-20mA 给定经 9853-610 出，HART 透传走 3721 的 HART 能力，端子板不挡数字信号。
- 老 Tricon v9 升 v11 过渡：3721 模块可沿用，9853-610 端子板物理兼容 v9/v10/v11 后部端子区，不换现场线。
- 电厂汽机 ETS 油站：比例阀 4-20mA 给定、压力开关量少，9853-610 配 3721 吃 8 路刚好。
真实案例：2023 年南海某 FPSO，外输泵最小回流阀（4-20mA 控）操作工反映”DCS 给 60% 阀位卡在 52% 不动，但 Tricon 侧 3721 读回 60% 正常”。查回路：DCS 侧串表实测 16.2mA（对应 60%），但定位器端只有 13.1mA。分段测：3721 输出端 16.2mA → 9853-610 的 OUT 端子 16.2mA → RTN 端子压降异常 0.8V → 定位器端 13.1mA。拆端子板发现通道 3 的 OUT 螺丝虽拧紧，但端子腔内铜套裂纹（船舶振动疲劳），接触电阻 38Ω，4-20mA 下分压 0.8V。库存调一颗拆机 9853-610，8 路重新压线（多股线全冷压），换上去阀位跟到 60%。安全工程师原话：”3721 没坏、回路没断、定位器没坏，是端子板里一颗铜套’累裂了’，AO 模块自检全绿，因为它只管到背板输出端，不管端子板后面。”
