描述
产品详情

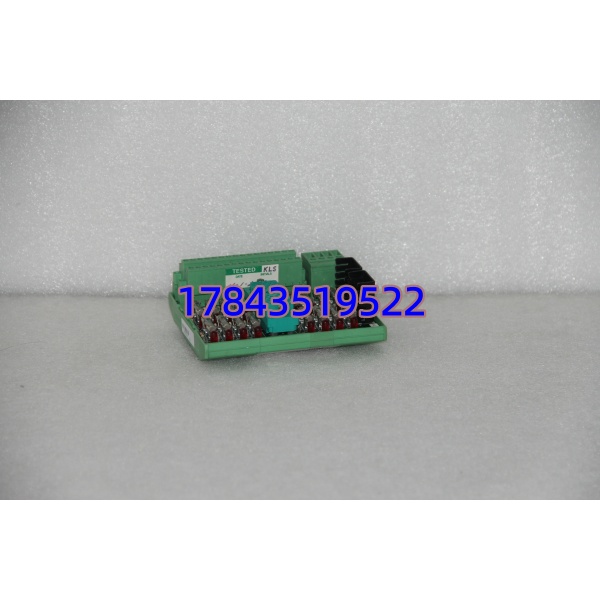

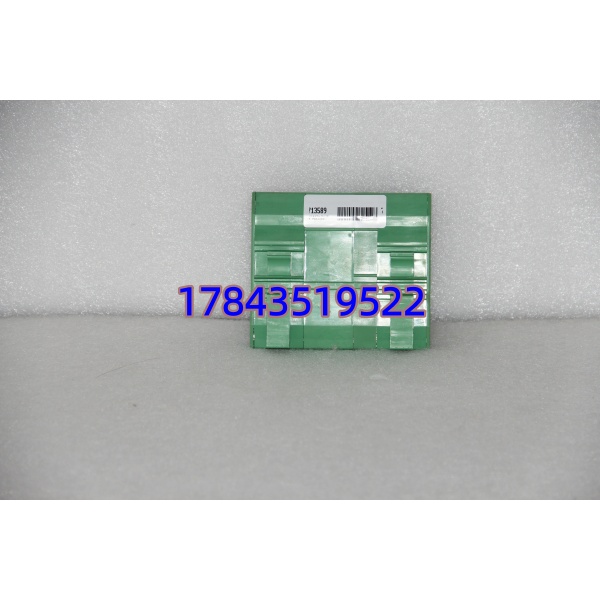

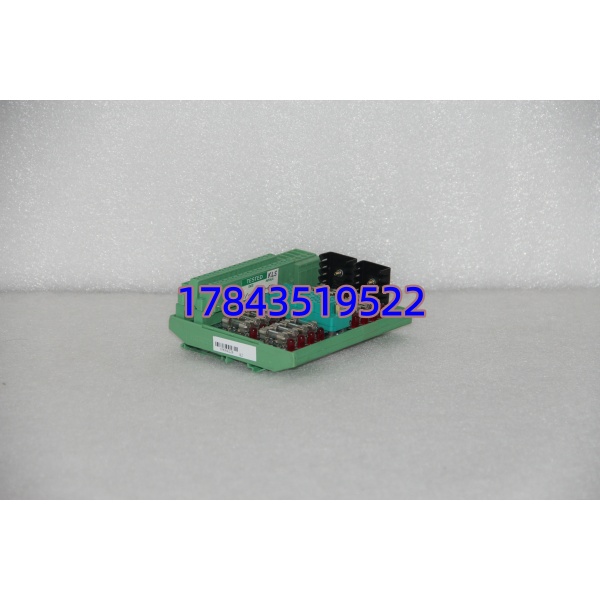

· 型号：9622-810（Field Termination Assembly / Terminal Block Panel）
· 品牌：Triconex（Schneider Electric，原 Invensys）
· 系列：Tricon TMR Safety System — 配套 I/O 端子组件
规格参数
- 产品类型：现场端接端子块（FTA / Termination Panel），被动接线面板，无电子元器件
- 适用系统：Tricon v9 / v10 / v11 TMR SIS 机架 I/O 模块配套端接
- 接线方式：螺钉压接端子（通常接受 22~14 AWG / 0.25~2.5 mm²），配线扭矩需核对手册
- 信号类型：依配套 I/O 模块而定——可接 AI（4~20 mA）、AO、DI（24/48/120 VDC 或 120 VAC）、DO（24 VDC 固态/继电器）
- 连接器接口：后部通过多芯圆形连接器（通常 37-pin D-sub 或 Triconex 专用多芯电缆头）连至 I/O 模块前方面板
- 公共端设计：设独立公共汇流端子（COM+/COM- 或隔离分组 COM），依型号带熔丝座或 LED 指示（部分版本）
- 接地端子：专用屏蔽/机壳接地柱（SG），用于现场电缆屏蔽层单端接地
- 安装方式：标准 DIN 导轨安装（35 mm）或螺钉固定于柜内端子排区域
- 工作温度：0℃ ~ +60℃（柜内），存储 -40℃ ~ +85℃
- 湿度：5%~95% RH，非冷凝
- 材质：阻燃工程塑料壳体 + 镀锡铜合金端子，阻燃等级 UL 94 V-0（需核对具体批次）
- 尺寸（参考）：约 130×110×45 mm（长×宽×深），依版本不同略有差异
- 配套电缆：需使用 Triconex 原厂 I/O 电缆（如 4000 系列预制成缆），长度按需定制
- 兼容 I/O 模块举例：3503E(AI)、3805E(AO)、3501E(DI 24V)、3604E(DO 24V) 等——具体须核对原系统 FTA 选型表
产品介绍
9622-810 是 Triconex Tricon 安全系统的现场端接端子块（FTA），装在机柜端子区，现场仪表/电磁阀来的信号先进这块端子板再经预制电缆送到 Tricon 机架 I/O 模块。它不带处理逻辑，核心价值是把凌乱的现场线缆规整到一个可拆卸面板上——模块故障时只需拔 I/O 卡，现场接线不动，大幅缩短更换时间。
坦白讲，这东西最容易出问题是端子氧化松退和屏蔽层不接地导致误报。有一点要注意：Triconex 各代 I/O 模块（模拟/数字/DI 高压/DO 继电器）配的 FTA P/N 不一样，9622-810 只适配特定模块组合。买之前一定要拍下原柜照片确认原 FTA 标签 P/N 和后部接头针型，别凭记忆买——插错电缆方向或公母不对在现场接不上。
应用场景与行业案例
我在现场遇过新建装置开车前回路测试，DI 点怎么都读不到——追到端子块发现前任施工把 9622 系列 FTA 上 COM 公共端忘了短接外部 24 VDC 供电，模块本身没问题。这种被动端子板故障率低，但接线遗漏或端子虚接是最常被忽视的”隐形故障源”。
典型场景：
- 炼油/乙烯 ESD 系统机柜——AI/AO/DI/DO 信号统一经 FTA 端接，便于 MRO 时不停现场线只换 I/O 卡
- 海上平台 Tricon 机架改造——旧 FTA 端子氧化严重，整体更换 9622 系列保持与原电缆兼容
- 电厂 MFT 保护柜——DO FTA 带熔丝版本保护电磁阀回路，熔断后直观可见
- 化工装置 SIS 扩容——新增 I/O 点配套新 FTA，沿用相同柜内布局规范
- 老装置 Invensys→Schneider 品牌过渡期——确认 9622-810 与新版 Tricon v11 I/O 模块电缆兼容
真实案例：某炼化芳烃装置大修，原 9622-810 FTA 上几颗端子因多年热胀冷缩松退，导致一个 ESD 紧急切断阀 DI 反馈时有时无，SOE 里偶尔冒”Signal Degrade”。大修时把所有 FTA 端子按扭矩规范重新紧固并更换发黄老化件，开车后再没出现过。老师傅说”这玩意儿看着不起眼，松半圈够你查一上午。”
常见问题解答 (FAQ)
Q1：9622-810 是电子模块吗？插机架哪个槽？
不是电子模块，不插机架。它是柜内现场接线端子面板，通过预制多芯电缆连到 I/O 模块前面板（或经扩展电缆）。机架只插 3503E/3604E 等 I/O 卡，FTA 装在端子区。
Q2：怎么确认 9622-810 适配我现场的 I/O 卡？
看原 FTA 背面连接器类型和所服务的 I/O 模块型号。3503E(AI) 配模拟 FTA，3604E(DO 24V) 配带熔丝 DO FTA，3501E(DI 24V) 配 DI FTA——P/N 各不相同。最稳妥：抄原 FTA 标签完整 P/N（含后缀）比对，或提供机柜照片让供货商确认。
Q3：9622-810 和 9662-810 有什么区别？能互用吗？
9662-xxx 系列通常是数字量 DO/DI 专用端子块（部分带熔丝/LED），9622-xxx 多见于模拟量或早期版本端接板，针定义和物理尺寸可能不同。不能盲目互换——插错电缆或 COM 定义不对会导致模块端口损坏或信号异常。
Q4：换新 FTA 需要断电或改程序吗？
FTA 本身无程序。更换时建议先断现场电源和 I/O 模块（或确认安全），拆下旧 FTA 记录每根线的端子位置（拍照！），新件按相同位置压线。换完核对通道通断即可，Tricon 逻辑不需修改。
Q5：怎么鉴别翻新/拆机件是否可用？
主要看端子弹簧力（新件螺丝旋入手感紧实、回弹正常）、塑料无开裂变色、原厂激光标签清晰。上柜后逐点通信号做回路测试——FTA 故障极少见，多是端子接触不良。
Q6：停产了买不到全新怎么办？
多数项目买认证拆机件（外观完好+端子通断测试合格）足够用。关键装置建议 N+1 备一件。确认 Schneider 是否有功能等效替代 FTA P/N（部分老 9622 可用新版 9662 系列替代，但必须核对 I/O 模块型号和电缆针定义，不可臆测）。
