产品详情
· 型号：9566-8XX（典型 9566-810 / 9566-820 / 9566-830，依硬件版本区分，常配套 7400150-370 底板 + 3000540-380 后连接器）
· 品牌：Triconex（Invensys，现 Schneider Electric）
· 系列：Tricon v10 / v11 容错安全仪表系统（SIS）——TMR Main Processor（MP）
规格参数
- 模块类型：Tricon 三重化主处理器模块（Main Processor, MP）
- 适用系统：Triconex Tricon v10 / v11 平台（主机架 8110 / 8310 / 8312A 等）
- 安装位置：Tricon 主机架左起 Slot 1、2、3 —— 三块 MP 模块紧邻依次插入，组成 TMR 表决组
- 处理器架构：三通道独立 32 位安全 CPU（每 MP 含独立 CPU + RAM + NVRAM），三路并行执行同一逻辑
- 同步机制：通过专用高速 Sync Bus 三模块间交叉比对，表决方式 2oo3（二取三），单通道故障自动隔离
- 编程支持：TriStation 1131（IEC 61131-3LD/FBD/ST/SFC），逻辑下载至三 MP 同步运行
- 安全认证：IEC 61508SIL 3，IEC 61511，ANSI/ISA-84.01，TÜV AK6（依具体版本需核对）
- 供电方式：由 Tricon 主机架背板提供 +5 VDC（典型功耗每 MP ≈ 8～12 W，以手册为准）
- 内存：典型 1 MB SRAM + 4 MB Flash/NVRAM（依 Rev，用于存储逻辑、SOE、诊断）
- 诊断功能：上电自检 + 周期性交叉比对 + 通道完整性监控，故障覆盖率 >99%（SFF 典型 >99%）
- 工作温度：0 ℃ ～ +60 ℃（机柜内）
- 相对湿度：5%～95% RH 非冷凝
- 热插拔：支持——运行中可单独拔出故障 MP 更换，系统以双工降级继续运行，新 MP 自动同步程序

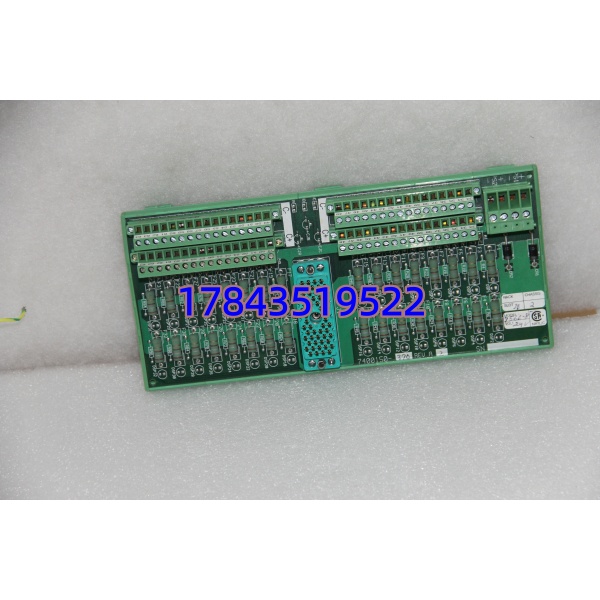

- 配套部件：建议与 7400150-370（MP 底板）及 3000540-380（后连接器）成套核对
产品介绍
Triconex 9566-8XX 是 Tricon 安全系统的”大脑”——主处理器模块。一套 Tricon 主机架标配三块 MP（9566-8XX ×3），各自独立跑同一份安全逻辑，结果经硬件表决输出。任意一块 MP 死机、内存出错或掉电，另两块继续 2oo3 表决，系统不跳车、不丢逻辑，这才是 SIL 3 级 SIS 和普通 PLC 的本质差距。
有一点要注意：三块 MP 的固件版本（Firmware Rev）必须一致，混版本开机会报 Version Mismatch 且无法进入 Run。我在现场遇过库管拿了不同 Rev 的拆机件混插，系统卡在 Initialization，折腾一小时才发现。买备件一定要求卖家标注 Firmware Rev 并与现网核对。
应用场景与行业案例
痛点切入
催化裂化装置 ESD 系统凌晨报”MP Channel C Failed”，查是其中一块 9566-810 板载电容老化导致周期性 RAM 校验错。因为是 TMR 架构，装置没跳车，只是降级运行。趁窗口期热插拔更换同 Rev MP 后自动同步，SOE 记录完整，全程工艺未中断——单 CPU 系统这时候已经非计划停车了。
典型场景
- 炼油/乙烯 — 紧急停车系统（ESD），Tricon 主机架三块 9566-8XX 做 2oo3 表决，满足 SIL 3 及 IEC 61511要求
- 海上平台 — 火气系统（F&G）+ ESD 一体化 Tricon，MP 模块宽温及自诊断适应无人值守机柜
- 化肥/煤化工 — 气化炉安全联锁，高 MTBF（>10 万小时）且支持在线更换减少维护停机
- 油气管道 — 压缩机组防喘振联锁与 ESD 共用 Tricon 平台，MP 模块处理复杂时序逻辑及 SOE 记录
真实案例
某炼厂大修后 Tricon v11 开机报三 MP 均 Failed to Initialize——拆出看旧件标签 Firmware Rev G，新采购两件 Rev K、一件 Rev G（库房混批次）。混插后同步校验不通过，系统锁死。临时把两块 Rev K 退回供应商换成 Rev G 三件统一，上电一次 Pass，SOE 清零后重新下载逻辑恢复正常。仪表主任事后规定：”Triconex MP 备件按 Firmware Rev 单列台账，不同 Rev 不入库。”
常见问题解答 (FAQ)
Q1：9566-8XX 支持热插拔吗？怎么操作？
支持单 MP 热插拔。步骤：确认另两块 MP 处于 Run（绿色 RUN LED 亮），拔出故障 MP，插入新模块——新 MP 会自动从健康通道下载逻辑并同步，约数十秒 RUN 灯亮即恢复 TMR。切记不要同时拔出两块 MP，那会致系统停机。
Q2：换新 MP 后一直闪 ERR 或不同步怎么办？
先核对三块 MP 的 Firmware Rev 是否完全一致（看模块正面标签或 TriStation 联机读）。Rev 不一致是最常见原因。其次查背板槽位是否正确（必须是连续三槽，顺序 A-B-C 对应槽 1-2-3）及 Sync Bus 连接器（3000540-380）安装到位。
Q3：程序会丢吗？换 MP 需要重新下载逻辑？
不会。逻辑存于健康 MP 的 NVRAM 中，新 MP 上线自动同步。但整机架首次上电或三 MP 全换时需通过 TriStation 1131 下载逻辑。建议每次换完确认 SOE 时间及 CheckSum 与另两台一致。
Q4：9566-810 / 820 / 830 有什么区别？可以混用吗？
尾号代表硬件版本/内存容量改进，功能兼容但 Firmware Rev 必须一致。不同尾号若 Firmware Rev 相同通常可混用（建议以施耐德兼容性矩阵为准），但现场稳妥做法是三槽同型号同 Rev，减少变数。
Q5：停产了吗？哪里买靠谱？
Tricon v10/v11 平台仍在生命周期但新系统倾向 v12（使用 4351A 等新型 MP）。9566-8XX 原厂渠道紧张，MRO 多用原厂翻新或测试拆机件。选供应商要求：提供序列号照片、上机架通电测试视频、标明 Firmware Rev，无测试报告的慎入。
