描述
产品详情

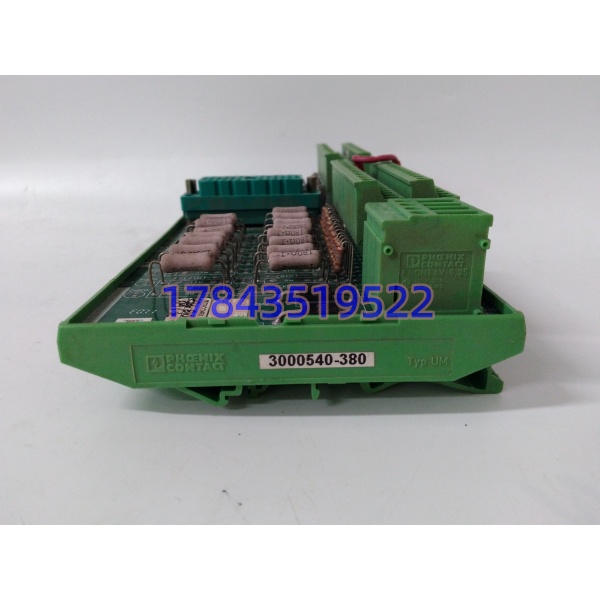

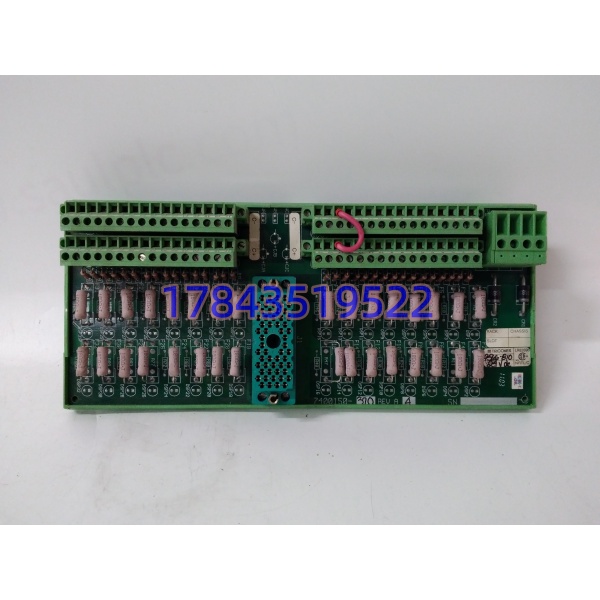

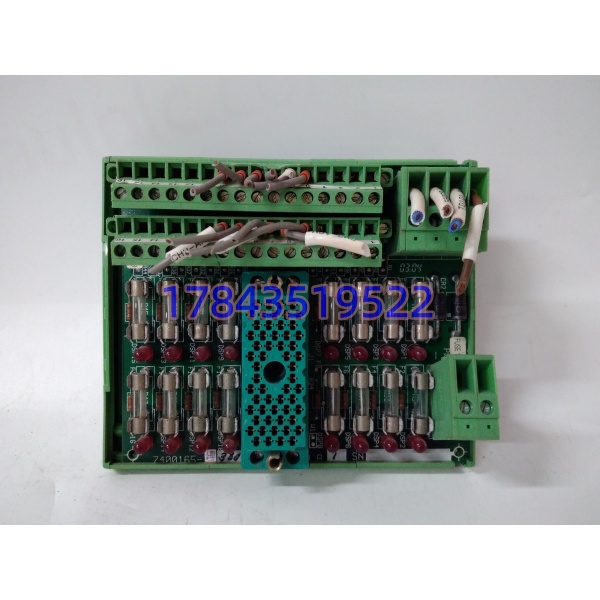

· 型号：9566-810
· 品牌：Triconex
· 系列：Trident TMR
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Trident 系统 32 通道 24VDC 数字量输入模块 |
| 架构 | 三模冗余（TMR），三通道独立采集，2oo3 硬件表决 |
| 输入通道 | 32 路，分立式（非分组共用参考） |
| 输入电压 | 额定 24VDC（工作范围 15–42VDC，部分资料标 18–32V） |
| 阈值电平 | ON ≥16V / OFF ≤5V（典型，以手册为准） |
| 输入电流 | 约 7mA @24V（典型），每通道限流 |
| 响应时间 | ON→OFF 或 OFF→ON 约 7ms（含滤波），SOE 分辨率 1ms |
| 隔离 | 通道–背板光电隔离 ≥1500VDC；通道间不隔离（共参考点） |
| 诊断覆盖 | >99%，通道级开路/短路/过压检测，故障自动隔离不误动 |
| 背板取电 | 5 VDC / 约 1.2 A（典型 6W 级） |
| 安装位置 | Trident 机架专用 DI 槽位（与 9771-210 等 AI 槽不混） |
| 热插拔 | 支持带电插拔，更换时对应 32 点 DI 短暂变 Bad，系统不停车 |
| 安全等级 | SIL3（IEC 61508/61511），AK6，可用于 ESD/F&G 回路 |
| 工作温度 | -40~+70℃（存储 -40~85℃） |
| 湿度 | 5–95% RH 非凝露 |
| 配套端子 | 9566-810 本身带前置端子排接口，配 Triconex 标准现场接线端子盒 |
| 关联模块 | 9668-110（DO）、9771-210（AI）、3009（MP） |
| 停产状态 | Trident 仍属 Schneider 安全产品线活线，但 9566-810 特定 Rev 新货周期长，市场以库存/翻新为主 |
| 认证 | CE、UL、CSA、ATEX、IECEx、船级社认证（以标签 Rev 为准） |
产品介绍
9566-810 是 Triconex Trident 系统里 32 路 24VDC 数字量输入模块，插在 Trident 机架的 DI 槽位，负责把现场的急停按钮、压力开关、温度开关、阀位回讯、火焰探测器接点这些”开/关”信号采进来，三通道各扫一遍，2oo3 表决后送主处理器（MP 3009 级）做 ESD 逻辑判断。它不跑 PID、不驱动负载、不解析模拟量，就是个”信号入口守门员”。
和 3503E（Classic 老款 DI）比，9566-810 是 Trident 代次的模块，背板协议和机架机械不同，不能混插；和 9668-110（DO）比一个吃信号一个吐信号；和 9771-210（AI）比一个认高低电平一个认 4-20mA。坦白讲，这模块现在采购 90% 是炼化 ESD、海上平台 F&G、电厂辅机保护这些地方补备件。买它的人不在乎通道密度，在乎的是”三取二表决不能断、SOE 时间戳不能飘、换件不停机”。
应用场景与行业案例
我在现场遇到过最隐蔽的误动：海上平台 ESD 系统 9566-810 第 19 通道（井口头紧急关断）偶发 ON→OFF→ON 抖动 2ms，没触发联锁但 SOE 里留下一条。查了三天，发现是防爆接线箱里端子螺丝松了，振动导致接点间歇性断开。TMR 2oo3 没误动是因为另外两通道正常，但 SOE 忠实地记录了这次抖动。这种故障单通道诊断报不出来，靠的是趋势和 SOE 交叉比对。
典型场景：
- 炼化加氢裂化 ESD：9566-810 采集 32 路压力开关和手动停泵按钮，三取二联锁防井喷，单通道故障不误动。
- 海上平台 F&G：火焰探测器和气体检测开关进 9566-810，SOE 1ms 分辨率确保事故追溯精确到毫秒。
- LNG 接收站：低温区 -35℃ 启动，9566-810 标称 -40℃ 冷启动不怂，比普通 PLC DI 卡靠谱。
- 核电辅助系统：SIL3 + TMR，单一故障容错，年检时带电换模块不影响反应堆运行。
- 长输管线 SCADA：RTU 旁 ESD 柜 9566-810 采线路破管检测开关，阀室无人值守靠自诊断。
真实案例：南海某半潜式钻井平台，Trident 系统 9566-810 运行第 6 年，年度校验时发现第 8 通道（BOP 应急关断）SOE 里有一条 3ms 的 ON 脉冲，但联锁没动作。平台原计划等坞修换模块，但台风季前三天接到撤离预警。机柜室备件架有块同 Rev 9566-810，带电拔旧插新，Trident 机架自动重配置，从开柜到恢复 6 分钟。事后拆下旧模块送检，发现是输入光耦老化导致漏电流增大，高温高湿环境下临界触发。平台仪表主管说：”9566 这模块三冗余不是让你浪的，灯绿的时候当它是空气，SOE 里出现单次毛刺就该换，别等台风来了才后悔。”
