描述
产品详情

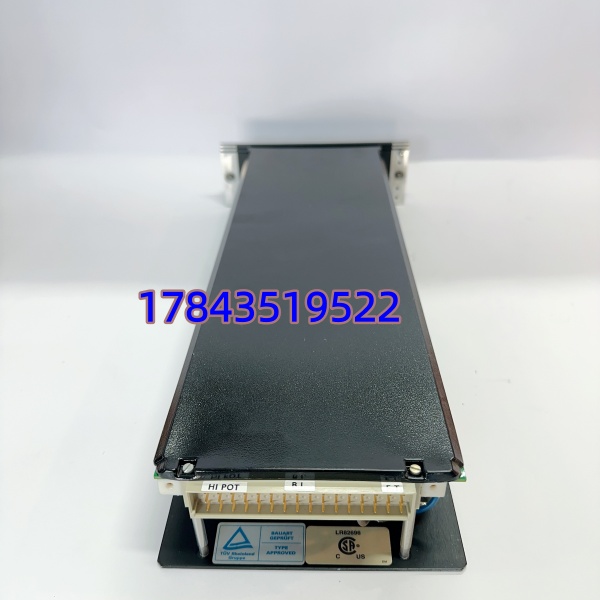

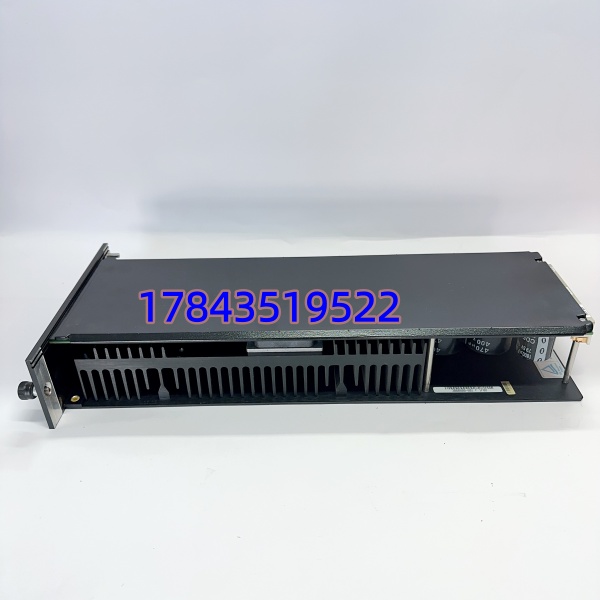

· 型号：TRICONEX 8312
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon Safety Instrumented System — Communication Module (TCM)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | Tricon Communication Module (TCM) |
| 适用机架 | Tricon 主机架（Main Chassis）v10.x / v11，占用2个逻辑槽位 |
| 以太网接口 | 2× RJ45，10/100 Mbps 铜缆（NET1/NET2），端口隔离≈500VDC |
| 串行接口 | 4× RS-232/485，各最高115.2 kbps，总聚合≤460.8 kbps |
| 调试/维护口 | 1× 内部专用调试接口（厂方保留） |
| 支持协议 | TriStation（专有）、Modbus Master/Slave(RTU+TCP)、TCP/IP、UDP/IP、ICMP、SNTP、TSAA、Trimble GPS、Jet Direct打印 |
| 最大TCM数量 | 每套Tricon系统最多4块8312（同型号不可混用不同逻辑槽配对） |
| 背板供电 | 由Tricon机架背板提供，标称≈24VDC，典型功耗数瓦级 |
| 工作温度 | 0℃～+60℃（存储 -40℃～+85℃） |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 物理重量 | ≈3.18 kg |
| 固件兼容 | 严格来说它在Tricon系统固件v10.0及以上原生支持，v9.x部分兼容但以TriStation提示为准 |
| 安全认证 | 符合IEC 61508 SIL3架构要求（通信路径经TMR诊断隔离） |
| 热插拔 | 支持在线更换（Online Replacement），不建议在系统下装/下装期间操作 |
产品介绍
SIS系统突然断连、DCS读不到TriStation数据点——八成是通信模块挂了或版本不匹配。8312专门解决Tricon安全系统”信息孤岛”问题：它插在主机架通信槽，把三取二表决后的安全数据通过Modbus TCP送DCS，或通过TriStation协议接工程师站做下装和SOE事件记录，还能引串口#1接Trimble GPS做全系统μs级时间同步。在某个炼化项目里碰到过老4351B网卡固件太旧连不上新版TriStation 1131，换成8312后Modbus TCP 32个站点一次扫通，省掉外加网关的钱。
跟普通网卡不一样，TCM走TMR架构内部诊断——任一路以太网或串口通信异常会被标记并上报MPU，不影响另一路径继续跑（前提是配了冗余链路）。它不支持”热备用TCM（Hot Standby TCM Pair）”，也不能当普通交换机用，买之前一定确认现场机架左侧电源槽装的是8311/8312电源模块而非把它塞进去——插错物理损坏不在质保范围。原厂全新带序列号可溯源，适合SIL3级装置紧急备件储备。
替换与升级建议
✅ 直接替换（同功能同级）
- 自身互换：同型号8312全新模块可直接在线更换，TriStation自动识别，无需改逻辑，仅需重新分配IP/串口参数——工作量约15分钟。
⚠️ 软件兼容（需改配置/固件注意）
- 4351B / 4352B（早期TCM光纤/铜缆版）：功能相近但硬件不同，4312系列占用槽位和背板协议有差异；若原系统用4351B可评估升级为8312，但需在TriStation重新配置通信参数并确认机架固件≥v10.0，改动量中等，无额外硬件成本仅工时。
- 4353（100M铜缆TCM）：部分新版Tricon支持，但4353缺某些TSAA组播特性，Modbus站点超16个需注意性能，需核对原厂发行说明。
❌ 硬件不兼容
- 8311 / 8310 / 8312电源模块：物理插槽不同（电源槽 vs 通信槽），引脚定义完全不同，严禁互插，会烧模块。
- 3008/3700系列主处理器或I/O卡（3625/3664等）：完全不同类型，无法替代。
若您的机架是Tricon v9.x（3008 MPU），建议先查现有TCM型号再订——部分v9机架对8312支持有限，可能只能沿用4351B库存。[请以原厂Schneider Triconex硬件兼容矩阵为准]
