描述
产品详情
· 型号：8312（Triconex 8312 Power Module）
· 品牌：TRICONEX（Schneider Electric / 原 Invensys）
· 系列：Tricon Safety System — v9 / v10 / v11 Main & Expansion Chassis
规格参数
- 模块类型：Tricon 机架冗余电源模块（AC Input Version）
- 输入电压：185–285 V AC（标称 230 V AC），47–63 Hz；也可接受 220–240V 范围
- 输入相数：单相（L/N/PE），端子接受 12 AWG（≈3.3 mm²）
- 输入熔断器：2.5 A 延时型（内置）
- 输出电压（背板）：6.5 V DC ±1%（标称，系统内部配电用，非外部 24V 端子输出）
- 额定输出功率：175 W @ 60℃（最高环境温度）
- 最大输出电流：约 27 A @ 6.5V DC
- 保持时间（Hold-up）：≥20 ms（满载，输入掉电后系统保持扫描）
- 效率：≥85%（典型）
- 冗余能力：同一机架可装 2 块 8312，1+1 负载均担/热备，任一块故障不影响运行
- 热插拔：支持（系统 RUN 时可在线拔出/插入，建议先确认另一块健康）

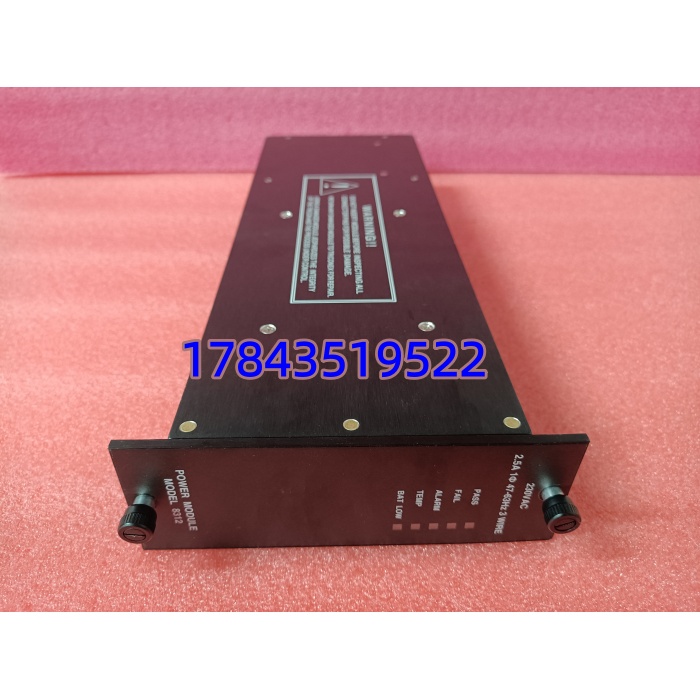

- 诊断指示：PASS（绿）、FAULT（红）、ALARM（黄—温度预警/BAT LOW 等）、TEMP（过温）
- 报警触点：模块自带 NO/NC/COM 报警干接点（120V AC @1A max），可接入 DCS/辅机报警
- 电池支持：为机架内部 NVRAM 备份电池（主处理器电池盒）供电及监测，面板上 BAT LOW 指示
- 隔离：输入—输出 >1000 V AC / 1500 V DC
- 工作温度：0～+60℃（报警温度阈值 ≈83℃ 内部，环境超 60℃ 降额）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH 非冷凝
- 安装位置：Tricon 主机架或扩展机架左侧专用电源槽位（非 I/O 槽）
- 认证：IEC 61508 SIL 3、CE、CSA、FM（具体依版本）
- 重量：≈2.8–3.0 kg
- 注意：ATEX 分区要求场合不可用 8312，须改用 8311（24V DC 输入版）配本安电源
产品介绍
8312 是 Tricon TMR 安全系统的”心脏”——把柜内 230V AC 工频电转成背板 6.5V 大电流直流，供三主处理器、所有 I/O 模块及通讯卡工作。每个机架最多插两块做 1+1 冗余，任一块挂掉系统照跑且报 Fault 提示更换。它跟 8310（120V AC/DC 输入）、8311（24V DC 输入）互不通用，插错机架不认或保护锁死。
坦白讲这模块现场故障率低，但老化后常见”ALARM LED 亮+BAT LOW 闪烁”其实是电池告警联动，未必是电源本体坏——先清电池故障再判。原厂 EOL，找测试过关的拆机件最实际。有一点要注意：8312 不适用于 ATEX Zone 1/2 本安要求场合（原厂手册明示），这类项目须用 8311+本安 24V 电源。
应用场景与行业案例
我在炼厂遇过：Tricon 主机架双 8312 之一 FAULT 红灯亮、ALARM 黄灯常亮，TriStation 报”Power Module A Failed—Redundant Lost”，系统仍 RUN（另块健康）。拆下量输入 230V 正常，判定内部整流/风扇（如有）老化——冗余设计救了一命，但必须尽快换，两块全挂就是硬停机。
典型场景：
- 炼化/乙烯 ESD — Tricon 主机架双 8312 冗余给 SIS 全架供电，SIL 3 认证。
- LNG/海上平台 — 非本安区主控室机架，配双 8312；本安区改 8311+Ex 电源。
- 大型锅炉 BMS — Tricon CX 扩展机架单/双 8312 供电 I/O 密集架。
- 化工聚合 — 老线十几年运行，8312 风扇轴承噪大是换件前兆。
真实案例：
南方某炼厂重整装置，大检修后发现 Tricon 主机架 Slot PS-A 的 8312 PASS 灭、FAULT 红亮，B 块正常。量柜内 230V AC 到端子正常，互换 A/B 位置故障随模块走→确认模块内部 DC/DC 损坏（可能是多年积热致电容干涸）。因双冗余设计装置未跳车，择低负荷窗口：确认 B 块 PASS 绿→松 A 块锁紧杆→拔出坏件→插入测过好的 8312→锁紧→PASS 绿亮、FAULT 灭→TriStation 确认 Redundancy Restored。全程未停 SIS 扫描。老师傅说”双电源买的不是多余，是这 5 分钟从容”。
